一、產品概述

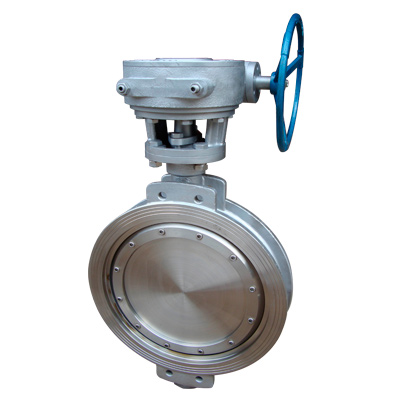

　　蝶閥：軟密封中線對夾式蝶閥，雙偏心法蘭式蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。

二、特點：

1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。

2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。

3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。

4、蝶板采用框架結構，強度高，過流面積大，流阻小。

5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。

6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。

7、本閥結構獨特，操作靈活，省力，方便。

三、蝶閥主要結束參數：

公稱通經DN（mm) 50～2000 50～1600
公稱藥理PN（MPa) 0.6 1.0 1.6
密封試驗(MPa) 0.66 1.1 1.76
強度試驗(MPa) 0.9 1.5 2.4
適用溫度 丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
適用介質 水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率 符合GB/T13927-92標準
驅動方式 蝸輪傳動、電動、氣動、液動

四、主要零部件材料

零件名稱 材料
閥體 WCB、QT450-10、HT200、HT250
蝶板 WCB、QT450-10、HT200、HT250
閥軸 2Cr13
密封圈 丁腈耐油橡膠
填料 柔性石墨

五、執行標準

制造標準 GB/T 122387-89
法蘭標準 GB9113-2000、GB17241.6-1998
結構長度標準 GB12221-89
檢驗標準 GB/T 13927-92
