產 品 說 明

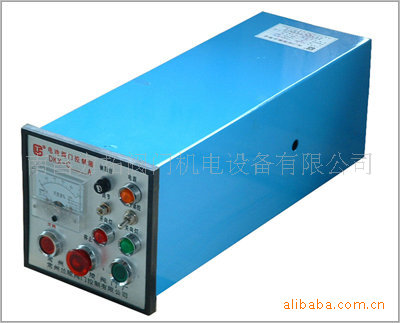

抽屜式控制箱可在下列條件下正常工作 海拔高度不超過1000米。 周圍介質溫度不高于＋50℃及不低于-60℃ 空氣相對濕度不大于85％。 在無危險介質中，無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃的地方。 控制箱電氣性能及壽命取決于交流接觸器、熱繼電器、中間繼電器以及接線端子。 可提供特殊要求 抽屜式控制箱外形尺寸圖

型號表示方法

DKX□ -□  □  □

                            產品型號:X為通用型  Q為部分回轉  Z為多回轉

額定電流:1為10A  2為20A

                             控制數量:1為一控一  2為一控二 等

                             結構形式:K抽屜式 X壁掛式 G柜式 B防爆 H戶外

                             FZ系列控制箱

技術數據

1、           電源：380V  50HZ 三相四線制

2、           工作環境：

（1）   環境溫度：-20℃~40℃（FZB型為-30~+60℃）

（2）   相對濕度:大于80%（FZB型為大于90%）(20±5℃時)

（3）   周圍不含強腐蝕性、有易燃易介質。（FZB型周圍環境含有性介質，防爆標志為EXdeIIBT6。）

注:DKXB型防護等級為IP55.

規格

                    表一

工作原理:

    主電路配合閥門電動裝置構成完整的控制回路。主要有接觸器、變壓器、穩壓電路、控制回路開度顯示回路等組成。其中抽屜式、壁掛式、柜式、防爆型和戶外式各原理圖都有些區別，具體的原理方式見后原理圖。正常情況下，接好電源，這時電源指示燈亮,同時,如果開向和關向指示燈也都亮，這表示電動閥門處于中間位置.操作開向按鈕，觀看閥門或電機的旋動方向，若不正確,請調整輸入電源的相序�？刂葡鋬染哂凶员３止δ埽�當電動閥門開到位后，應自動停止，且開到位指示燈亮；再操作關向按鈕，到位后，自動停止。在開關過程中，開、關向指示燈會閃亮。

    調試電動裝置時，調節電動裝置內開度指示器，須配合電動裝置上的電位器，觀看開度表的顯示，一般在0-100之間顯示（特殊的除外），可以配合控制箱的輔佐電位器調節。

安裝與調試

1、將控制箱固定在支架上。

2、按控制箱電氣原理圖和電動裝置接線圖，用電纜按對應的端子號把控制箱和電動裝置的端子連接起來。

3、把三相電源分別接到控制箱的L1 L2 L3 N端子上。

4、在閥門處于中間位置時，按“開”或“關”按鈕，檢查閥門的旋向是否與按鈕一致，如不一致，必須調換輸入電源的相序。

5、分別按下“開”，“關”，“�！卑粹o檢查運行功能是否正常。

6、帶有開度表的控制箱，還要調試開度，先將閥門關閉，調電裝內開度電位器，讓開度表顯示為零，將電位器齒輪掛上，注意電位器的旋轉方向應和電裝的開、關方向相同，再將閥門打開，配合控制箱面上的微調電位器調節開度表的指針到100。接下即可試運行。

訂貨須知

    訂貨時請在合同上詳細寫明所配電動裝置的型號、規格、以及電機的額定功率和是否需要開度指示等。

     如果需特殊供貨，可按照提供的圖紙制作也可按用戶的要求代為設計。

例如集中控制等。

     如需加裝熱繼請參照規格表選定。
