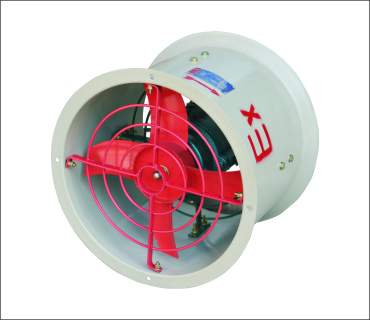

CBF、BAF系列隔爆型防爆軸流風機

一、防爆軸流風機，CBF-300防爆軸流風機，CBF-400軸流風機。適用范圍與用途
本系列產品適用于ExdIIB級T4組及以下級別的性氣體混合物（1區和2區）場所，作為廠房，倉庫通風換氣或加強暖氣散熱之用。
本系列產品工作條件為： 50HZ，電壓220V，380V，無重腐蝕和顯著粉塵的場所。
本系列產品還可根據用戶要求增設安裝架。
本系列產品防爆標志ExdIICT4.
二、型號含義
C B F – □
          扇葉直徑
              軸流風機
                 防爆其它類
三、結構概述
本系列產品由防爆電機、葉片、風筒等部分組成，風葉由鋁壓鑄制成，風筒用鋼板與型材加工焊接而成，鋼管布線和電纜布線均可殼外高有接地螺釘。注CBF為BAF改進型其安裝尺寸等同于BAF。
四、主要技術參數
→風機主要技術參數
產品型號  直徑(mm) 功率(kw) 主軸轉速rpm 風量m3/h 額定電壓（V） 電纜外徑/螺紋mm/G"
CBF-300 300 0.18 1450 2280 380/220 Φ10~Φ14
CBF-400 400 0.37 1450 2880
CBF-500 500 0.55 1450 5700
CBF-600 600 0.75 1450 8700
CBF-700 700 1.1 1450 10200
注：風機采用二極電機、轉速2800轉，電機功率相應向上增加一級，如原來采用車級0.37KW,二極2800轉/分功率為0.55KW,風量增加一倍.
五、外形及安裝尺寸

型號尺寸 B ф1 ф2 ф3 ф4
CBF-300 315 310 330 350 360
CBF-400 315 410 400 450 460
CBF-500 315 510 530 550 560
CBF-600 315 610 630 650 660
CBF-700 350 710 735 765 760

六、安裝、使用與維修
1．安裝前應檢查本產品銘牌上所列基本數據是否與實際使用條件相符。
2．產品應可靠接地。
3．無論何種接線須將引入裝置密封圈壓緊。
4．安裝、維修時應保證接線腔內電氣間隙不小于8mm，爬電距離不小于10mm。
5．維修時必須切斷前級電源后開蓋。
6。在安裝、維修時，應保護好隔爆面，并涂204-1防銹油。
7．引入裝置密封圈采用耐油橡膠301制造，具有一定的邵氏硬度。用戶在使用、維修過程中若發現其老化應與本公司聯系定購，并及時更換，以確保防爆性能。
