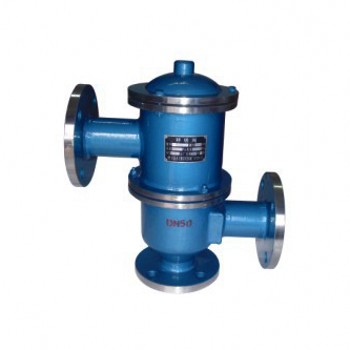

型 號

Model

HXF-II  HXF-IIZ

   防爆等級

Explosion group

BS 5501:ⅡA ⅡB ⅡC

規 格

Size

DN 25～350   GB 81～59

PN 0.6～2.5   FF  RF

 螺帽螺栓

Bolt/Nut

20# 304 304L 316 316L

殼體材質

Body

L2  A3  304  304L

316  316L  Lining

密封墊片

Diaphragm(P/V)

丁晴橡膠 聚四氟乙烯 金屬墊片

NBR PTFE Metal Gasket

阻火層材質

Flame Arrestor

304  304L  316  316L

   環境溫度

Ambient Temperature

CS:–30℃～+350℃

SS:-80℃～+480℃

正壓閥盤材質

Spring Hood

L2  A3  PTFE

304 304L  316 316L

連接方式

Jonit Type

法蘭連接 螺紋連接Flange    Threaded

負壓閥盤材質

Vacuum Hood

L2  A3  PTFE

304 304L  316 316L

法蘭標準

Flanges

HG GB SH HGJ JB ANSI  JIS

正壓閥盤壓力

Set Pressure

+36mmH2O～+1000mmH2O

設計制造檢測標準

Manufacture Inspection

GB5908-86 SY7511-87

負壓閥盤壓力

Set Vacuum

-20mmH2O～-50mmH2O

外表

Coating

CS:Paint  SS:Paint

DN

L

H

25

1

160

500

50

2

320

650

80

3

450

750

100

4

450

950

150

6

620

1100

200

8

750

1200

250

10

850

1500

300

12

1100

1750

☆綜合技術參數

 主體材質

 A3(WCB)  304(CF8)  304(CF3)  316(CF8M)  316(CF3M)

 公稱通徑/公稱壓力

 DN15-400mm(1/2-16”)   PN0.6-5.0MPa(150-600Lb)

 正負壓閥盤材質

 A3 L2 304 304L 316 316L PTFE

 阻火層材質

 304 304L 316 316L  哈氏合金 蒙乃爾合金

 防爆等級

 BS 5501： IIA  IIB  IIC

 螺帽螺栓

 20# 304 304L 316 316L

 密封墊片

丁晴橡膠墊片  聚四氟乙烯墊片  金屬墊片  石墨墊片

 密封面

 突面（RF） 平面 （FF） 凹凸面（MFM） 榫槽面（TG）

 連接標準

 HG  GB  HGJ  JB  ANSI  JIS  DIN  BS  NF

 連接形式

 法蘭連接（II） 內螺紋連接（III） 外螺紋連接（IV）

 設計制造檢測標準

 GB5908-86 GB1347-92

 工作溫度

 碳鋼: -30℃ ~ +350℃    不銹鋼: -80℃ ~ +480℃

 外表

 碳鋼: 防腐油漆 不銹鋼: 酸洗處理或防腐油漆
