CHL-4礦用電纜連接器，CHL礦用連接器

CHL-4礦用電纜連接器，CHL礦用連接器

產品價格：￥35（人民幣）

規格：CHL-4

發貨地：浙江樂清

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

樂清市靈肯防爆電氣有限公司

免費會員

會員級別：

試用會員

認證類型：企業認證

企業證件：通過認證

認證信息：樂清市靈肯防爆電氣有限公司

商鋪名稱：樂清市靈肯防爆電氣有限公司

聯系人：李良金（先生）

聯系手機：

固定電話：

企業郵箱：1241990125@qq.com

聯系地址：浙江省樂清市柳市鎮馬仁橋工業區

郵編：325600

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

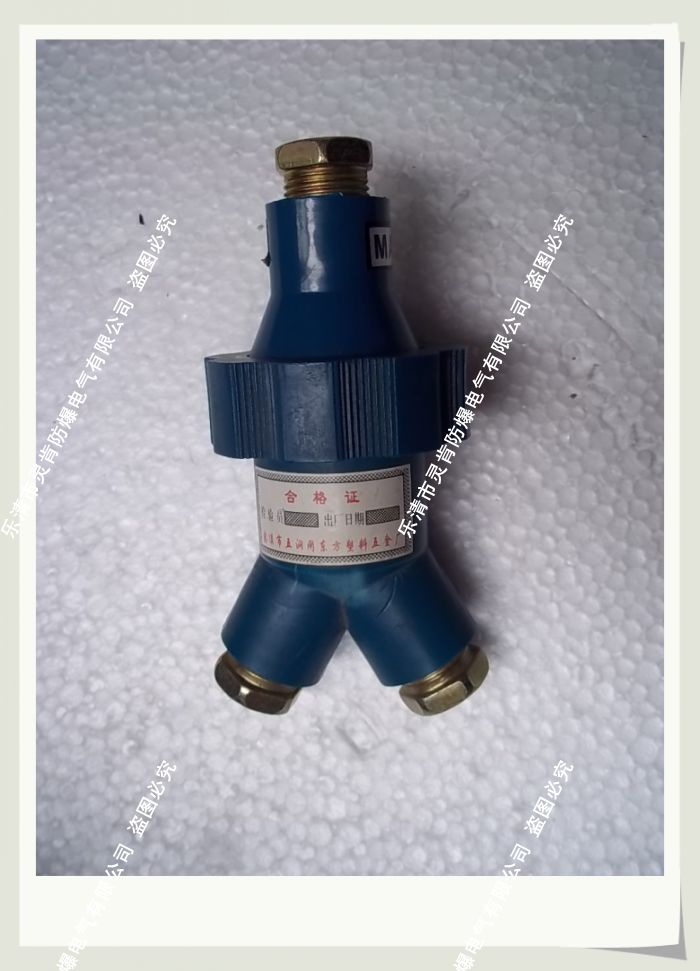

CHL-4礦用本安電路用電纜連接器
一、概述
    CHL-4礦用本安電路用電纜連接器，是根據Q/HX004-2007標準生產的。是本安型煤礦通訊系統化電纜的專用連接裝置，該連接器具有體積小，重量輕，連接方便，安全可靠等特點，主要適用于煤礦中有振動、沖擊、淋水及有煤塵與瓦斯等性氣體混合物的場合。
    本連接器具有二條和四條通道，可作一對或二對本安型通訊電纜的連接，三通五對可接五條等。

二、型號含義

    防爆型式：礦用本質安全型。
    防爆標志：ExibⅠ。

三、技術參數
1、主要技術指標：
   環境溫度-10℃-+40℃；
   相對溫度：≤95%（+25℃時）
   無激烈振動，沖擊和有濺水、煤塵與瓦斯等性氣體混合物的環境中工作。
2、主要參數
   額定電壓 60V，
   額定電流 3A；
   接觸電阻不大于0.01Ω（常態），絕緣電阻不小于100MΩ，
   可連接電纜直徑6mm≤D≤12mm。
   可連接導線直徑D≤3mm。

四、CHL-4礦用本安電路用電纜連接器結構特征：
1、外殼由酚醛膠布料壓制而，部件采用金屬，其余墊圈、密封圈為塑料件，橡膠件。
2、外形尺寸 D50mm×144mm；重量150g。

五、CHL-4礦用本安電路用電纜連接器安裝使用
1、擰開中間連接套，撥出接插壓線裝置。
2、旋下電纜壓緊螺母，取出密封圈和墊片。
3、根據連接電纜外徑，選用相應規格的密封膠圈，也是連接器進出口的內徑，有6mm,8mm,10mm,12mm四種（在訂貨時應注意連接電纜的外徑）而確定。
4、將連接電纜導線串上壓緊螺母，墊片和密封圈，分別插入連接座。
5、剝開電纜導線頭，插入接線柱，并擰緊壓接螺釘。
6、將接插裝置套上中間密封圈墊圈，按同一定位糟插好，并擰緊中間連接套。
7、用板頭擰緊電纜壓緊螺母。
8、檢查引線或連接是否牢固。
9、該連接器可放置于如意位置。

警告：應在斷電的情況下進行聯接器的接線操作。
