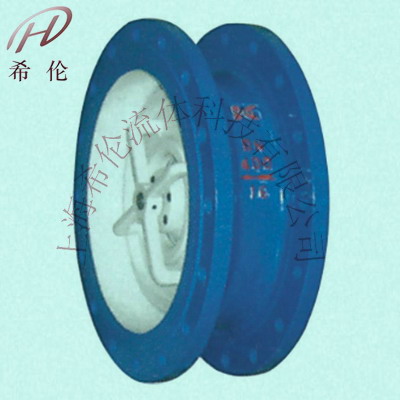

一、CVKR靜音止回閥產品概述：
大口徑靜音止回閥采用符合水力學的輪廓設計，取得較佳的流線型水路，內部附有導流體的設計能保證最小的壓力損失。靜音式止回閥安裝于水泵出口處，可在水流倒流前先行快速關閉，避免產生水錘、水擊聲和破壞型沖擊，以達到靜音、防止倒流和保護設備的目的。廣泛用于給排水、消防、暖通、工業等系統。
二、CVKR靜音止回閥結構圖：
三、CVKR靜音止回閥主要技術參數：
公稱通徑 |
DN300-600mm |
公稱壓力 |
1.0/1.6/2.5MPa |
工作溫度 |
0℃-80℃ |
密封試驗 |
1.1倍公稱壓力 |
殼體試驗 |
1.5倍公稱壓力 |
四、CVKR靜音止回閥材質說明：
序號 |
零件名稱 |
材質 |
1 |
閥體 |
GG25 |
2 |
閥盤 |
QA19-4 |
3 |
軸承 |
QA19-4 |
4 |
彈簧 |
SYS316 |
5 |
導流體 |
GG25 |
6 |
閥座 |
QA19-4 |
五、CVKR靜音止回閥主要外形尺寸： (法蘭鉆孔按GB／Tl7241.6—1998標準)
型號 |
公稱通徑 |
D1 |
D2 |
D3 |
N-ΦD |
L |
||||
1.0MPa |
1.6 MPa |
1.0MPa |
1.6 MPa |
1.0MPa |
1.6 MPa |
1.0MPa |
1.6 MPa |
|||
CVKR-0300 |
DN300 |
370 |
400 |
410 |
460 |
12-13 |
12-28 |
181 |
||
CVKR-0350 |
DN350 |
429 |
460 |
470 |
520 |
16-23 |
16-28 |
184 |
||
CVKR-0400 |
DN400 |
480 |
515 |
525 |
580 |
16-28 |
16-31 |
191 |
||
CVKR-0450 |
DN450 |
530 |
565 |
585 |
640 |
20-28 |
20-31 |
203 |
||
CVKR-0500 |
DN500 |
582 |
620 |
650 |
715 |
20-28 |
20-34 |
219 |
||
CVKR-0600 |
DN600 |
682 |
725 |
770 |
810 |
840 |
20-31 |
20-37 |
222 |
|
CVKR-0700 |
DN700 |
794 |
840 |
840 |
895 |
910 |
24-31 |
24-37 |
280 |
|
CVKR-0800 |
DN800 |
901 |
950 |
950 |
1015 |
1025 |
24-34 |
24-40 |
356 |
|
CVKR-0900 |
DN900 |
1001 |
1050 |
1050 |
1125 |
1125 |
28-40 |
28-40 |
368 |
|
CVKR-1000 |
DN1000 |
1112 |
1160 |
1170 |
1230 |
1255 |
28-43 |
28-43 |
432 |
|
CVKR-1200 |
DN1200 |
|
1380 |
1390 |
1455 |
1485 |
32-49 |
32-49 |
524 |
|
1、止回閥產品名稱與型號，
2、止回閥閥公稱壓力，
3、止回閥公稱通徑，
4、止回閥連接法蘭標準，
5、止回閥閥體材質，
6、止回閥額定流量系數，
7、止回閥工作介質，
8、止回閥介質溫度，
9、止回閥是否帶附件以便為您正確選型;
10、如有特殊要求時請在訂購產品時注明。
11、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
12、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖由我們的希倫科技閥門專家為您審核把關。
