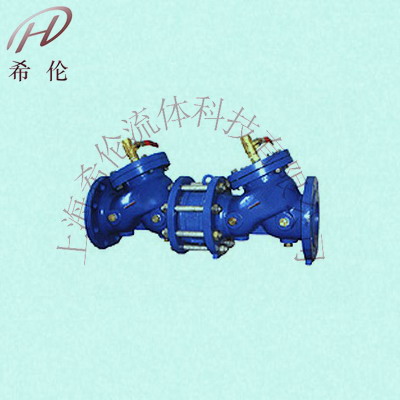

一、HS41X防污隔斷閥產品介紹：
倒流防止器(防污隔斷閥)是根據目前供水管網，因回流造成嚴重污染情況；我單位引進國外先進技術自行研制開發的、安全可靠、防止飲用水回流污染的新疑水力控制閥門，以確保生活飲用的衛生和安全，以填補國內閥門領域的空白。
二、HS41X防污隔斷閥品的結構：
本閥是在兩個止回閥之間加一個排水器組成。排水器上腔用高壓軟管與第一級止回閥進口端連接。 第一、二級止回閥主要有閥體、閥蓋、閥瓣、密封墊、彈簧等組成。排水器主要由閥體、閥蓋、隔膜、閥瓣、密封板、閥芯、閥座、彈簧等組成。普通型為兩個止回閥串聯而成，無安全排水。
三、HS41X防污隔斷閥工作原理：
普通型：為二個止回閥串聯而成，當其中有一只密封破壞時，另二只還起密封作用，防止回流。但三只止回密封同時破壞后，就失去了止回作用。其安全可靠性相對差些，工作原理較簡單。 安全型：防污隔斷閥在普通型基礎上中間加排水器，這樣即使二只止回閥密封同時破壞，其他也能起到防止回流污染的作用。
1、HS41X防污隔斷閥正常供水
a.清潔市政生活水從第一級止回閥經過排水器到第二級止回閥出口向用戶供水，第一級止回閥進口高壓水通過高壓軟管進入排水器隔膜上腔，而閣膜下腔與第一級止回閥出口第二級止回閥進口相通，由于其存在一定的壓差，推動閥瓣下移，排水器關閉，防止隔斷閥正常供水：
b.當閥后管路無用戶，水靜止。如進口壓力保持不變，其前后存在壓差，排水器仍呈關閉狀態。
c.如進口壓力下降，共前后壓差下降到一定值時，彈簧推動閥瓣向上，排水器又開啟泄壓，泄壓到與進口壓力恢復一定壓差時，排水器又關閉。
2、HS41X防污隔斷閥密封失靈
防污隔斷閥之后管網壓力升高，超過閥前進口壓力時，如第二止回閥密封完好無滲漏，高壓水不會倒流，排水器隔膜上下保持原來壓差，排水器關閉，不泄壓。當第二級止回閥密封破壞產生滲漏，地二級止回閥之前壓力升高，造成排水器個膜上下壓力并減小，排水器打開，排水泄壓;此時，如第一級止回閥同時密封被破壞，有于第二級止回閥倒流回的高壓水已泄壓減壓，故不會倒流地一級止回閥。
3、HS41X防污隔斷閥供水壓力
供水壓力不斷下降，則排水器隔膜上部壓力下降，安全排水器控制彈簧推動閥芯打開排水器排水。當進口壓力下降至零或負壓時，排水器完全打開，水排出，空氣從排水器進真空腔，從而防止產生虹吸倒流現象。

四、HS41X防污隔斷閥主要部件材料：

五、HS41X防污隔斷閥主要外形連接尺寸：　　　　　　　　　　　　　　 單位：mm

六、HS41X防污隔斷閥安裝要求及示意圖：

1、防污隔斷閥必須水平安裝，安裝地點環境應清潔，有足夠的維護空間，安全排水器或(空氣隔阻器)出口離地面主度大于300mm，并不被水或雜物所淹沒。

2、安裝地域應設排水設施。

3、閥前應裝閘閥(蝶閥)過濾器及橡膠軟接頭(或伸縮器)，閥后裝閘閥(蝶閥)。其示意圖如下：(圖三 圖四)

七、HS41X防污隔斷閥安裝部位：

1、自來水管網接入用戶的接戶管水表后面

2、生活用水管道上接出非生活用水和排污管，安裝于接出管起端。

3、生活飲用水水箱的進水管上(水箱底部進水時)。

4、生活飲用水管道上串聯加壓泵時安裝于泵吸水管上。

八、HS41X防污隔斷閥訂貨說明：

1、隔斷閥產品名稱與型號，
2、隔斷閥閥公稱壓力，
3、隔斷閥公稱通徑，
4、隔斷閥連接法蘭標準，
5、隔斷閥閥體材質，
6、隔斷閥額定流量系數，
7、隔斷閥工作介質，
8、隔斷閥介質溫度，
9、隔斷閥是否帶附件以便為您正確選型;
10、如有特殊要求時請在訂購產品時注明。
11、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
12、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖由我們的希倫科技閥門專家為您審核把關。廠家主要生產:不銹鋼閥門 隔膜閥 鍛鋼閥門 水力控制閥 電磁閥 減壓閥 排氣閥 過濾器 球閥 蝶閥 柱塞閥 針型閥 閘閥 截止閥 止回閥等等各種閥門
