適用場所：
本產品適用于鐵路、網電、消防等行業的大范圍移動照明。
結構特點：

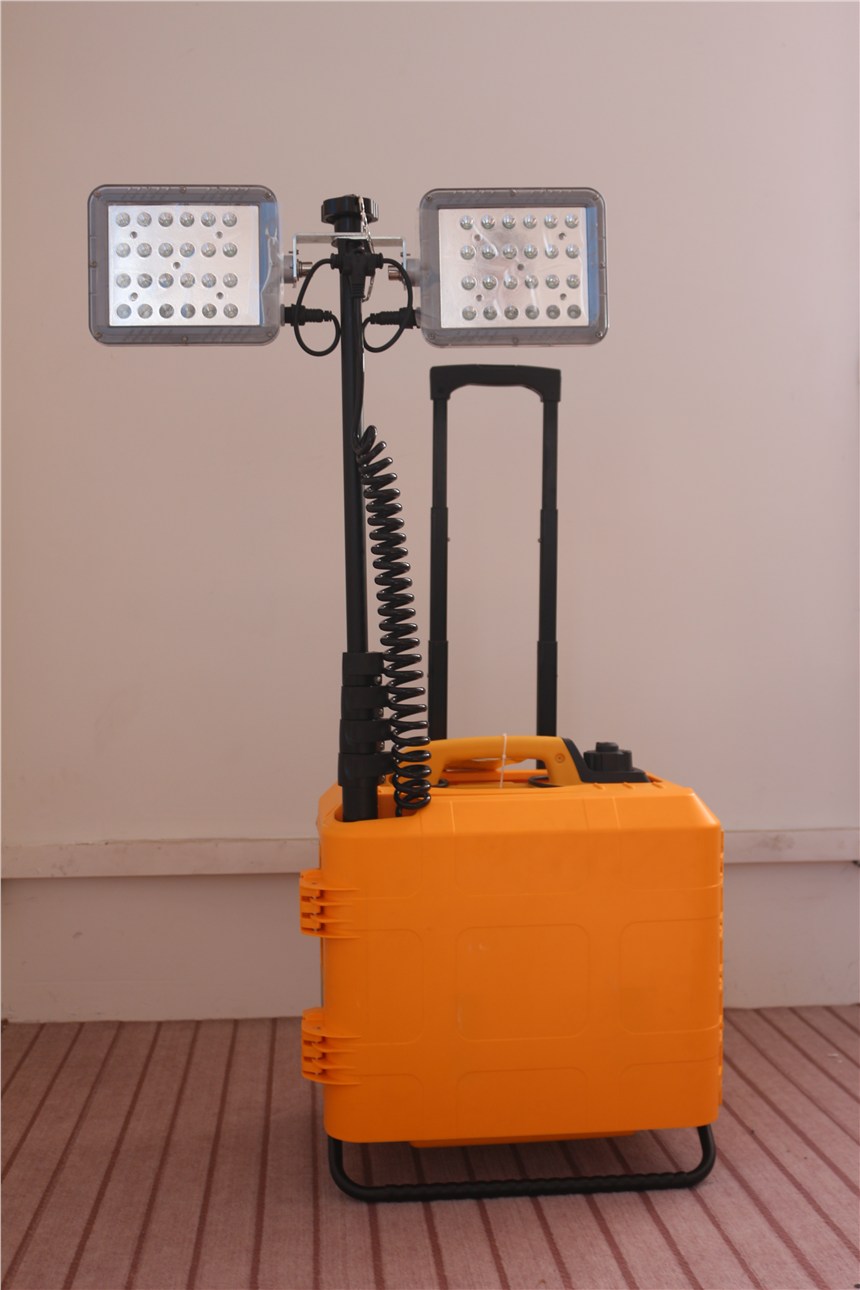

燈具體積小、重量輕，可以實現拖行、手提、背行三種攜帶方式。
燈頭組件由左右兩個燈頭組成，燈頭采用高光效LED光源，照明亮度高，覆蓋范圍大，使用壽命長；燈頭可折疊收起插入燈具箱體內部，裝卸方便，操作簡單。
燈具采用五節伸縮桿作為升降調節方式，可根據照明高度要求手動操作迅速升降燈盤，最大升起高度為2.3米；每個燈頭可以在水平方向以伸縮桿為軸心做360。水平旋轉，可以在垂直方向上做90。的垂直翻轉。
燈具采用各種優質材質制作，結構緊湊，質量穩定，性能可靠，能在惡劣環境和氣候條件下正常工作，抗風等級為8級。
使用發電機組供電，一次注滿油可連續工作5.5小時以上，提供交流230V輸出插座，方便外接電器使用。
注意事項：
燈具拆開包裝后首次使用前，需要將燈具內包裝物清理干凈。
發電機啟動和關閉時均不應帶負載，因此必須在發電機啟動后方可接通負載或在發電機關閉前拔下電源插頭；發電機外接電動工具使用時，外接負載不能超過500W。
添加燃油時，請在通風良好處加油，并且關閉發電機；加油時小心不要讓燃油溢出，加油后應擰緊加油口蓋。
升降升降桿時，操作人員確保身體尤其是頭部在燈頭的升降范圍外，同時每提升一節升降桿后應該壓緊該節的扳手，以免燈頭下滑造成人身傷害。
燈頭升起后，若需移動燈具位置，必須將升降桿下將到位以后方可移動。
發電機在工作狀態時，不可移動發電機，且不要觸碰發電機排氣口處，避免燙傷；燈具停止工作時，不要立即去觸碰燈頭，以免燙傷。
發電機不要在雨中使用，除非加防水罩，而且防水罩不能影響發電機排氣。
燈具如在超過8級風的環境中使用，應將升降桿降到一個較安全的高度使用，防止因風力過大將燈具刮倒。
發電機停止工作時，應將發電機油箱蓋上開關打到OFF狀態。
發電機其他使用注意事項請參考《發電機使用說明書》。
主要技術參數：
參數名稱
單位
數值
燈頭
燈頭功率（LED）
W
2×48
光通量
lm
2×4800
平均使用幫命
h
50000
連續工作時間
發電機一次注滿燃油
h
＞5.5
升降桿
最小高度
mm
720
最大高度
2300
發電機
額定輸出電壓
V
～230
額定輸出功率/油箱容量
W/l
700/1.55
外形尺寸
使用狀態（降）
長X寬X高
mm
485×340×720
使用狀態（升）
485×340×2300
重量
Kg
23±1
防護等級
燈頭
IP65
燈具箱體
IP54
使用方法：
使用前請詳細了解《發電機使用說明書》，遵守相關使用規定。
將燈具放置平穩后，打開燈具箱體前蓋，將燈頭取出固定在升降桿上端，將弓線與燈頭連接好，擰緊電纜接頭螺母。
確定燈頭固定好后，可根據照明高度要求從上至下逐節提升升降桿；將每節升降桿提升到位以后，須將相應的扳手壓緊固定。
如需調整燈頭的照明角度和方向，則可擰松固定燈頭的手擰螺母，按需要調整后再將其擰緊即可。
開啟發電機開關，參照《發電機使用說明書》啟動發電機，為保證發電機的正常放電時間5.5小時，需將發電機面板上節能開關打到“開”的狀態，打開發電機面板上燈具開關，點亮燈頭。
使用完以后，應先斷開發電機控制面板上的燈具開關，再關閉發電機；從下到上逐節打開升降燈對應的板手，使升降桿逐節平緩下滑到位；擰下手擰螺母，取下燈頭，此時注意燈頭表面高溫燙手，再將弓線放入弓線托架處，燈頭插入箱體對應的位置，關上燈具面蓋，關上燈具面蓋，鎖緊扣手，再擰緊手擰螺母。
簡單故障處理方法：
1、燈頭LED不亮
原因：燈頭與電源未連接好；
處理方法：檢查并確認所有電氣部份連接好后，再啟動照明；
2、發電機組不能啟動
原因：A、發電機組的開關未開啟；
B、發電機組燃油耗盡；
C、火花塞積碳。
處理方法：A、將發電機組的引擎開關和油路開關打開；
B、發電機組添加足夠的燃油；
C、清除火花塞積碳。
D固態光源保用3年。
機組型號
IG770
額定頻率（Hz）
50 60
額定電壓(V)
230 120/240
額定電流(A)
3.04 5.83/2.92
額定轉速 (r/min)
6000
額定輸出功率
0.7
最大輸出功率(kVA)
0.77
直流輸出
無
相數
單相
結構型式
手提靜音式
油箱容量(L)
1.55
機組燃油消耗率(g/kW.h)
＜550
持續運行時間(額定輸出下)(hr)
3.0
噪音(空載--滿載)(A)/7m
60-65
外形尺寸（長×寬×高）(mm)
415X220X360
機組凈重(kg)
10.5
啟動方式
反沖手拉起動
燃油類型
車用無鉛汽油
潤滑油型號
CD 級以上或10W-30
發動機型號
KG140
缸體結構型式
立式單缸、四沖程、風冷、頂置氣門
缸徑×沖程(mm)
40×30
排氣量(ml)
37.68
壓縮比
8.5:1
額定功率[Kw(r/min)]
1.0/6000
點火系統
全晶體管電子點火（TCL）
火花塞
UR5
最低燃油消耗率(g/kW.h)
