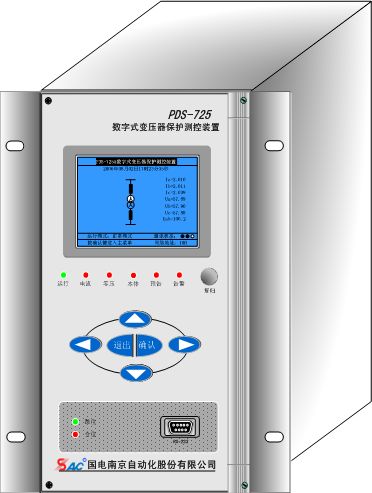

PDS－720系列數字式變壓器保護測控裝置是國電南自推出的全系列變壓器保護測控裝置，主要適用于110kV及以下電壓等級變電站、大型廠礦及企業變電站中主變壓器的保護及測控。與PDS系列其他產品一起可以構成變電站自動化系統（SAS）及發電廠電氣自動化系統（ECS）。產品型號及適用范圍如下表。

PDS－720系列產品型號及適用范圍

?

PDS-720系列變壓器保護測控裝置為嵌入式安裝方式，該系列裝置機械結構均采用前母板，背插式結構，每塊插件自帶出線端子。機箱有標準6U，19/3英寸和標準6U，19英寸兩種規格，成套保護裝置一般集中安裝于控制室的屏或柜上，后備保護也可安裝于開關柜上。

?

保護性能優良：

●PDS－721差動保護可支持四側電流輸入，適用于各種主接線方式，消除了合并電流輸入回路帶來的電流互感器飽和的可能；

●差動保護采用相電流突變量啟動元件和差電流起動元件方式，能有效防止采樣回路受干擾造成的保護誤判斷，提高了保護的可靠性；

●差動保護電流回路TA飽和判別及比率制動差動保護自適應功能，可以有效防止變壓器區外故障時電流互感器飽和（特別暫態飽和）可能造成的差動保護誤動作；

●后備保護跳閘出口采用可修改跳閘矩陣方式，便于現場根據運行方式修改；

●非電量保護均采用強電直接出口方式，確保非電量保護的獨立性。
