廣東優質線性模組供應商-特價批發各種線性滑臺

廣東優質線性模組供應商-特價批發各種線性滑臺

產品價格：￥3610（人民幣）

規格：ECH12系列

發貨地：廣東

品牌：

最小起訂量：1套

QQ洽談點擊詢價進入商鋪

東莞市世安氣動液壓設備有限公司（深圳）

免費會員

會員級別：

試用會員

認證類型：未認證

企業證件：未通過

認證信息：未認證

商鋪名稱：東莞市世安氣動液壓設備有限公司（深圳）

聯系人：盧耀（小姐）

聯系手機：

固定電話：

企業郵箱：sa886699@163.com

聯系地址：深圳市龍崗區龍崗鎮龍河路東方明珠城1座3201

郵編：518000

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

ECH12系列線性模組|滑臺模組|電動缸型號介紹：

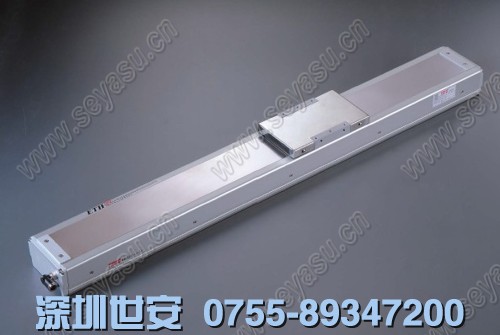

ECH12系列線性模組

ECH12系列線性模組型號表示方法

ECH12系列滑臺|ECH12系列線性模組|ECH12系列電動缸|ECH12系列電缸的基本參數：

性能	位置重復精度mm			±0.01
	螺桿導程mm			5	10	16	20
	最高速度mm/s			250	500	800	1000
	最大可搬重量	水平使用kg		50	30	22	18
		垂直使用kg		12	8	5	3
	定格推力N			330	165	100	80
	標準行程mm			100—1050mm/50間隔
部品	AC伺服馬達容量W			100
	滾珠螺桿外徑mm			C7Ø16		C7Ø15
	高剛性直線滑軌mm			12×7.5
	連軸器mm			8×10
	原點及端點極限感應器		外掛	EE-S×672(NPN)
			內置	EE-S×674(NPN)

特點：采用一體成型鋁擠型結構元素分析，得到最好的剛性與重量比之結構設計，特殊抗擾曲設計，長行程使用時，上蓋不容易扭曲變形。
ECH12系列滑臺|ECH12系列線性模組|ECH12系列電動缸|ECH12系列電缸的力矩分析：
ECH12系列線性模組力矩分析圖

水平安裝		A	B	C	墻面安裝		A	B	C	垂直安裝		A	C	水平使用
水平安裝		A	B	C	墻面安裝		A	B	C	垂直安裝		A	C	MY	302(N)
導程5	30kg	424	24	25	導程5	10kg	105	50	1400	導程5	5kg	100	145	MP	302(N)
	50kg	0	0	0		20kg	22	0	538		10kg	50	90	MR	118(N)
	_	_	_	_		30kg	0	0	0		12kg	23	63	MR	118(N)
導程10	15kg	394	76	79	導程10	10kg	100	50	545	導程10	4kg	335	375
	25kg	184	22	25		20kg	20	0	221		6kg	140	180
	30kg	111	_	_		30kg	0	0	0		8kg	100	140
導程16	5kg	937	282	259	導程16	5kg	116	58	605	導程16	1kg	372	418
	10kg	487	121	116		10kg	24	0	253		2kg	166	202
	15kg	236	40	44		15kg	0	0	0		3kg	113	159

ECH12系列滑臺|ECH12系列線性模組|ECH12系列電動缸搭配伺服馬達一覽表：

廠牌	馬達記號	剎車有無	馬達容量(W)	電源電壓(AC-V)	伺服馬達型號	驅動器型號
三菱	M	無剎車水平式	100	220	HC-KFS13K	MR-J2S-10A
三菱	M	有剎車垂直式	100	220	HC-KFS13KB	MR-J2S-10A
國際	P	無剎車水平式	100	220	MSMD012P1S	MADDT1205
國際	P	有剎車垂直式	100	220	MSMD012P1T	MADDT1205
安川	Y	無剎車水平式	100	220	SGMJV-01A	SGDV-R90A
安川	Y	有剎車垂直式	100	220	SGMJV-01AADA6C	SGDV-R90A

ECH12系列線性模組|滑臺模組|電動缸的結構尺寸圖：

有效行程	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050
L	503	553	603	653	703	753	803	853	903	953	1003	1053	1103	1153	1203	1253	1303	1353	1403	1453
A	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150
M	0	1	1	1	1	2	2	2	2	3	3	3	3	4	4	4	4	5	5	5
N	8	10	10	10	10	12	12	12	12	14	14	14	14	16	16	16	16	18	18	18
KG	6.77	7.2	7.62	8.04	8.47	8.89	9.31	9.73	10.16	10.58	11	11.43	11.85	12.27	12.7	13.12	13.54	13.96	14.39	14.81

ECH12系列線性模組|滑臺模組|電動缸的結構尺寸圖

有效行程	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050
L	412	462	512	562	612	662	712	762	812	862	912	962	1012	1062	1112	1162	1212	1262	1312	1362
A	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150
M	0	1	1	1	1	2	2	2	2	3	3	3	3	4	4	4	4	5	5	5
N	4	6	6	6	6	8	8	8	8	10	10	10	10	12	12	12	12	14	14	14
KG	6.77	7.2	7.62	8.04	8.47	8.89	9.31	9.73	10.16	10.58	11	11.43	11.85	12.27	12.7	13.12	13.54	13.96	14.39	14.81

ECH12系列線性模組|滑臺模組|電動缸的結構尺寸圖

ECH12系列線性模組|滑臺模組|電動缸的結構尺寸圖

更多關于線性模組|電動缸|滑臺歡迎訪問世安官網：
http://www.origa.cn/category-26.html
詳情請咨詢：世安氣動（深圳分公司）
     盧小姐
     手機：13509016907
     電話：0755-89347200 0755-84860831
     傳真：0755-84860832
     主頁：http://www.origa.cn/index.html
     QQ:554891878
     地址：深圳市龍崗區龍河路東方明珠城1座3201
