深圳特價線性模組,華南優質線性滑供應商查詢

深圳特價線性模組,華南優質線性滑供應商查詢

產品價格：￥3600（人民幣）

規格：ETH14系列

發貨地：臺灣

品牌：

最小起訂量：1套

QQ洽談點擊詢價進入商鋪

東莞市世安氣動液壓設備有限公司（深圳）

免費會員

會員級別：

試用會員

認證類型：未認證

企業證件：未通過

認證信息：未認證

商鋪名稱：東莞市世安氣動液壓設備有限公司（深圳）

聯系人：盧耀（小姐）

聯系手機：

固定電話：

企業郵箱：sa886699@163.com

聯系地址：深圳市龍崗區龍崗鎮龍河路東方明珠城1座3201

郵編：518000

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

ECH14系列線性模組型號介紹：

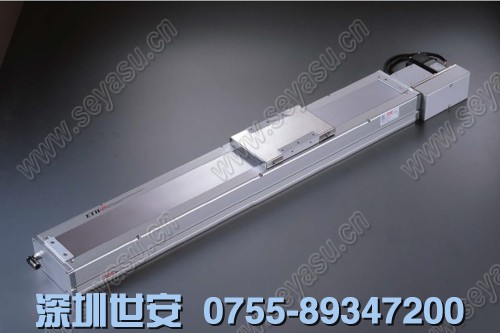

ETH14系列線性模組

ETH14系列線性模組型號表示方法

ETH14系列滑臺|ETH14系列線性模組|ETH14系列電動缸|ETH14系列電缸的基本參數：

性能	位置重復精度mm			±0.01
	螺桿導程mm			5	10	16
	最高速度mm/s			250	500	800
	最大可搬重量	水平使用kg		95	75	44
		垂直使用kg		27	18	7
	定格推力N			683	341	187
	標準行程mm			100—800mm/50間隔
部品	AC伺服馬達容量W			200
	滾珠螺桿外徑mm			C7Ø16
	高剛性直線滑軌mm			15×12.5
	連軸器mm			14×10
	原點及端點極限感應器		外掛	EE-S×672(NPN)
			內置	EE-S×674(NPN)

絲桿滑臺保養方法：
絲桿滑臺使用的潤滑劑、潤滑脂是使用鋰皂基系之潤滑油，其黏度30-40cst（40℃）滑油使用ISO等級32-100。
ETH14系列滑臺|ETH14系列線性模組的力矩分析：

水平安裝		A	B	C	墻面安裝		A	B	C	垂直安裝		A	C	水平使用
水平安裝		A	B	C	墻面安裝		A	B	C	垂直安裝		A	C	MY	551(N)
導程5	60kg	2448	316	322	導程5	60kg	204	112	1394	導程5	20kg	762	614	MP	552(N)
	80kg	2197	247	257		80kg	130	57	1115		25kg	607	489	MR	485(N)
	95kg	2005	207	219		95kg	85	24	895		27kg	498	483	MR	485(N)
導程10	30kg	1958	370	490	導程10	30kg	414	333	1277	導程10	10kg	1365	1101
	50kg	1660	370	333		50kg	235	157	929		15kg	901	727
	75kg	1725	247	243		75kg	129	57	751		18kg	674	543
導程16	10kg	2265	1674	961	導程16	10kg	461	372	1410	導程16	2kg	1067	1217
	20kg	1402	855	537		20kg	264	178	1027		4kg	997	805
	44kg	1047	445	324		44kg	148	69	832		6kg	747	603

ETH14系列滑臺搭配伺服馬達一覽表：

廠牌	馬達記號	剎車有無	馬達容量(W)	電源電壓(AC-V)	伺服馬達型號	驅動器型號
三菱	M	無剎車水平式	200	220	HC-KFS23K	MR-J2S-20A
三菱	M	有剎車垂直式	200	220	HC-KFS23KB	MR-J2S-20A
國際	P	無剎車水平式	200	220	MSMD-22P1TS	MADDT1207
國際	P	有剎車垂直式	200	220	MSMD-022P1T	MADDT1207
安川	Y	無剎車水平式	200	220	SGMJV-02A	SGDV-1R6A
安川	Y	有剎車垂直式	200	220	SGMJV-02AADA6C	SGDV-1R6A

ETH14系列滑臺|ETH14系列線性模組的結構尺寸參數：

有效行程	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050
L	520	570	620	670	720	770	820	870	920	970	1020	1070	1120	1170	1220	1270	1320	1370	1420	1470
A	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200
M	1	1	1	1	2	2	2	2	3	3	3	3	4	4	4	4	5	5	5	5
N	6	6	6	6	8	8	8	8	10	10	10	10	12	12	12	12	14	14	14	14
KG	10.6	11	11.5	12	12.5	13	13.4	14	14.4	15	15.4	15.9	16.4	16.9	17.4	17.9	18.4	18.9	19.3	19.9

ETH14系列滑臺|ETH14系列線性模組的結構尺寸參數

有效行程	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050
L	434	484	534	584	634	684	734	784	834	884	934	984	1034	1084	1134	1184	1234	1284	1334	1384
A	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200
M	1	1	1	1	2	2	2	2	3	3	3	3	4	4	4	4	5	5	5	5
N	6	6	6	6	8	8	8	8	10	10	10	10	12	12	12	12	14	14	14	14
KG	10.6	11	11.5	12	12.5	13	13.4	14	14.4	15	15.4	15.9	16.4	16.9	17.4	17.9	18.4	18.9	19.3	19.9

ETH14系列滑臺|ETH14系列線性模組的結構尺寸參數

有效行程	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050
L	389	439	489	539	589	639	689	739	789	839	889	939	989	1039	1089	1139	1189	1239	1289	1339
A	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200
M	0	0	0	0	1	1	1	1	2	2	2	2	3	3	3	3	4	4	4	4
N	6	6	6	6	8	8	8	8	10	10	10	10	12	12	12	12	14	14	14	14
KG	10.6	11	11.5	12	12.5	13	13.4	14	14.4	15	15.4	15.9	16.4	16.9	17.4	17.9	18.4	18.9	19.3	19.9

ETH14系列滑臺|ETH14系列線性模組的結構尺寸參數

更多關于線性模組|電動缸|滑臺歡迎訪問世安官網：
http://www.origa.cn/category-26.html
詳情請咨詢：世安氣動（深圳分公司）
     盧小姐
     手機：13509016907
     電話：0755-89347200 0755-84860831
     傳真：0755-84860832
     主頁：http://www.origa.cn/index.html
     QQ:554891878
     地址：深圳市龍崗區龍河路東方明珠城1座3201
