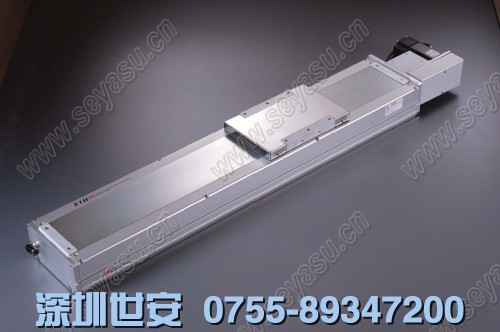

ECB17系列線性滑臺-批發供應各種規格線性滑臺-直線驅動裝置

產品價格：￥3000（人民幣）

規格：同步帶線性滑臺

發貨地：廣東

品牌：

最小起訂量：1套

QQ洽談點擊詢價進入商鋪

東莞市世安氣動液壓設備有限公司（深圳）

免費會員

會員級別：

認證類型：未認證

企業證件：未通過

認證信息：未認證

商鋪名稱：東莞市世安氣動液壓設備有限公司（深圳）

聯系人：盧耀（小姐）

聯系手機：

固定電話：

企業郵箱：sa886699@163.com

聯系地址：深圳市龍崗區龍崗鎮龍河路東方明珠城1座3201

郵編：518000

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

ECB17系列線性滑臺型號表示方法介紹：

ECB17系列線性滑臺

ECB系列線性滸苔型號表示方法

ECB17系列線性滑臺基本參數分析：

性能	位置重復精度mm			±0.04
	導程mm			40
	最高速度mm/s			2000
	最大可搬重量	水平使用kg		45
	標準行程mm			100—4050mm/50間隔
部品	AC伺服馬達容量W			400
	皮帶寬度mm			30
	高剛性直線滑軌mm			20×15
	原點幾份端點極限感應器		外掛	EE-S×672(NPN)

ECB17系列線性滑臺容許力矩參數分析圖表：
ECB17系列線性滑臺容許力矩分析圖

水平安裝	A	B	C	墻面安裝	A	B	C	水平使用時
水平安裝	單位（mm）			墻面安裝	單位（mm）			水平使用時
10kg	3000	1900	1300	10kg	1300	1500	2300	MY	1032（N）
20kg	2300	1000	800	20kg	800	700	1750	MP	1034（N）
30kg	2000	700	600	30kg	600	450	1350	MR	908（N）

ECB17系列線性滑臺搭配伺服馬達一覽表：

品牌	馬達記號	剎車有無	馬達容量（W）	電源電壓（AC-V）	伺服馬達型號	驅動器型號
三菱	M	無剎車（水平式）	400	220	HC-KFS43K	MR-J2S-40A
國際	P	無剎車（水平式）	400	220	MSMD042PIS	MADDT2210
安川	Y	無剎車（水平式）	400	220	SGMJV-04A	SGDV-2R8A

ECB17系列線性滑臺|ECB17系列線性模組的結構尺寸參數：
ECB17系列線性滑臺搭配馬達參數圖

有效行程	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050
L	516	566	616	666	716	766	816	866	916	966	1016	1066	1116	1166	1216	1266	1316	1366	1416	1466
A	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200
M	1	1	1	1	2	2	2	2	3	3	3	3	4	4	4	4	5	5	5	5
N	6	6	6	6	8	8	8	8	10	10	10	10	12	12	12	12	14	14	14	14
KG	15	16.8	17.6	18.4	19.1	19.9	20.7	21.5	22.2	23	23.8	24.6	25.3	26.1	26.9	27.7	28.4	29.2	30	30.8

有效行程	1100	1150	1200	1250	1300	1350	1400	1450	1500	1550	1600	1650	1700	1750	1800	1850	1900	1950	2000	2050
L	1516	1566	1616	1666	1716	1766	1816	1866	1916	1966	2016	2066	2116	2166	2216	2266	2316	2366	2416	2466
A	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200
M	6	6	6	6	7	7	7	7	8	8	8	8	9	9	9	9	10	10	10	10
N	16	16	16	16	18	18	18	18	20	20	20	20	22	22	22	22	24	24	24	24
KG	31.6	32.4	33.2	34	34.8	35.6	36.4	37.2	38	38.8	39.6	40.4	41.2	42	42.8	43.6	44.4	45.2	46	46.8

有效行程	2100	2150	2200	2250	2300	2350	2400	2450	2500	2550	2600	2650	2700	2750	2800	2850	2900	2950	3000	3050
L	2516	2566	2616	2666	2716	2766	2816	2866	2916	2966	3016	3066	3116	3166	3216	3266	3316	3366	3416	3466
A	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200
M	11	11	11	11	12	12	12	12	13	13	13	13	14	14	14	14	15	15	15	15
N	26	26	26	26	28	28	28	28	30	30	30	30	32	32	32	32	34	34	34	34
KG	47.6	48.4	49.2	50	50.8	51.6	52.4	53.2	54	54.8	55.6	56.4	57.2	58	58.8	59.6	60.4	61.2	62	62.8
