板式喂料機一般分為重型、中型和輕型三種，是水泥廠，電廠，化工廠，選礦廠常用的給料設備。 　　
    輕型板式喂料機系連續給料機械，適用于短距離輸送給料粒度160mm以下的塊狀物料。
在礦山、選廠、化工、水泥、建材等部門，廣泛用于從儲料倉往破碎、運輸等機械作均勻連續給料。
可水平安裝，也可傾斜安裝，其最大向上傾角20度。一般適應松散密度小于1200kg/m3、塊重小于140kg、
溫度350℃以下的物料。 　　
    中型板式喂料機系連續給料機械，適用于短距離輸送給料粒度400mm以下的塊狀物料。在礦山、
化工、水泥、建材等部門，廣泛用于從儲料倉往破碎、運輸等機械作均勻給料。可水平安裝，也可傾
安裝，其最大向上傾角20度。一般適應松散密度小于12400kg/m3、塊重
小于500kg、溫度400℃以下的物料。 　　
    重型板式喂料機是運輸機械的輔助設備，該機在大型選礦廠破碎分級車間及水泥、建材等部門，
作為料倉向初級破碎機連續和均勻給料之用，也可用于短距離輸送粒
度與比重較大的物料�？伤�平安裝，也可傾斜安裝，最大傾角12度。為避免物料直接打擊到給料機上，
要求料倉不出現卸空狀態。 各種型號的板式給料機按傳動方式分右式傳動和左式傳動，順物料運行
方向，傳動系統在機器右側的為右式傳動，反之為左式傳動。

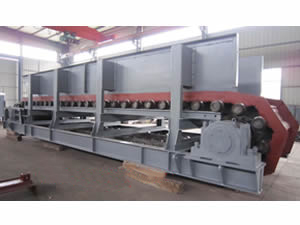

設備名稱：   WBL1200X12000中型板式喂料機
規格: WBL1200X12000
槽板寬mm-1200  16Mn底板t=14
中心距mm-12000
輸送物料粒度mm~500
輸送物料:石灰石
物料容重 t/m3~1.6
輸送量t/h~350
輸送傾角- 20
輸送速度m/s ~0.09
合金結構鋼鏈節距mm-250  t=12
電動機 :YVF2-200L2-6 功率kw-22
減速機:DFY400-280   速比i-280
逆止器-減速機集成
設備重量t-24.2
WBL1200×12000mm中型板式喂料機技術文本
1基本參數
 —給料粒度 mm ≤500
 —密度 t/m3 1.4-1.6
 —含水量 % ≤5
 —物料下落高度 m ≤2.5(有料墊)
 —自然休止角 °30-35
 —名稱  中型板式喂料機
 —型號 WBL1200×12000
 —總重 t 23.9
 —實際喂料寬度 mm  1150
 —軸間距 mm        12000
 —線速度m/s       ～0.09
 —額定功率 kW       22
 —傾斜角 °         20
 —喂料能力 t/h     ～350
2技術參數
2.1 槽板
 型號              1200
 寬度 mm           1252
 輸送槽底板材質    16Mn
 輸送槽底板厚mm    14（壓制成波形）
 重量（單重）kg    59
2.2 鏈條
 型號              250（鏈板厚度為12mm）
 長度(2根) m       2×25.5
 重量(2根) kg      2×974.1
 材質              40Cr、45
 處理方式          淬火后中溫回火
 表面硬度 HRC      HRC36-42
 運行速度 m/s     ～0.09
 2.3機架部分
 滾輪裝置          采用滾動軸承組合式
 滾輪數量          204
 滾輪材料          45#
 處理方式          高頻淬火
 表面硬度          HRC50-55
 卸料區支架        卸料區采用滾輪與緩沖路軌裝置，能承受沖擊載荷
2.4主動鏈輪裝置
 主軸直徑 mm      Φ230
 主軸材料         40Cr
 處理方式         調質
 表面硬度         HB250-280
主動鏈輪直徑 mm   Φ500
主動鏈輪齒數        6
主動鏈輪寬度mm      59
主動鏈輪節距 mm     250
主動鏈輪材料      ZG340-640（整體式）
處理方式          表面淬火
表面硬度          HRC50-55
主軸抗扭疲勞極限N/mm2    167
軸承              23240CA/W33
制造商            瓦軸
使用潤滑脂類型    3#二硫化鉬復合鋰基潤滑脂
2.5從動鏈輪及拉緊裝置
尾輪直徑 mm      Φ442
尾輪材料          ZG340-640（整體式）
處理方式         表面高頻淬火
硬度             HRC50-55
尾軸直徑 mm      Φ140
尾軸材料         40Cr
處理方式       調質處理
表面硬度        HB250-280
軸承           22222CA/W33
制造商           瓦軸
使用潤滑脂類型   3#二硫化鉬復合鋰基潤滑脂
拉緊裝置       彈簧螺旋拉緊
2.6 驅動裝置
變頻電機 型號    YVF2-200L2-6-22
功率 KW              22
轉速r/mi          970
電壓V             380
防護等級          IP54
絕緣等級           F
減速機1臺       硬齒面圓柱齒輪減速機
型號              DFY400-280
速比              280
高速聯軸器        ZL3
低速聯軸器        ZL12
