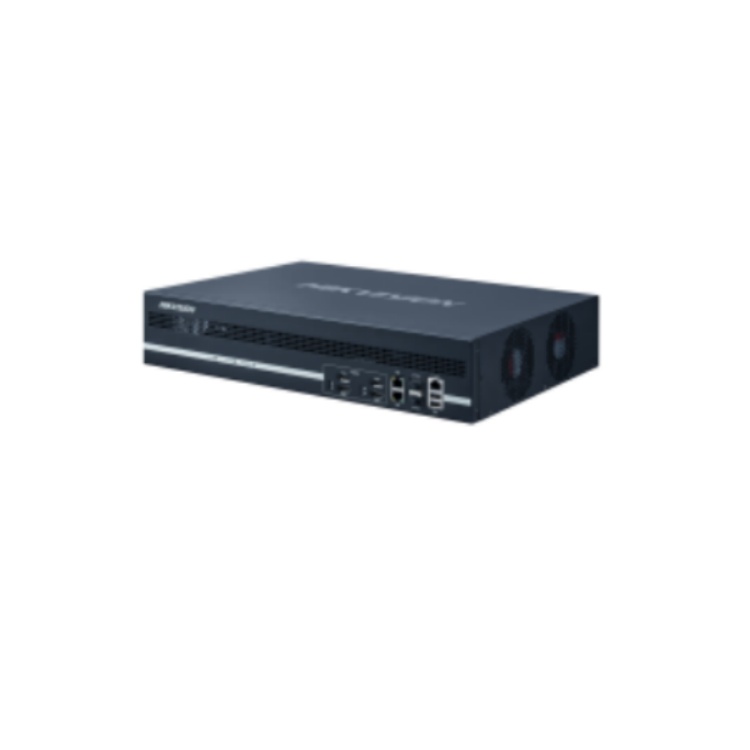

DS-6A12UD-T 海康威視12路超高清解的碼器 支持HDMI 1.4、BNC 輸出口解碼輸出，支持H.265、H.264、MJPEG、smart264、smart265等多種編碼碼流解碼 支持3200W 及以下的分辨率的H.265/H.264 碼流解碼，支持4K 超高清輸入、輸出 具有192個解碼通道，支持96路200W或192路720P視頻同時解碼上墻 支持對接3200W鷹眼、魚眼及常規前端IP攝像頭、DVR、NVR、XVR設備 DS-6A12UD-T


DS-6A12UD-T

�？低�視超高清4輸入12路輸出解的碼器


DS-6A00UD-T 系列產品是基于嵌入式硬件平臺開發的一款解碼設備。DS-6A12UD-T 支持HDMI 1.4、BNC 輸出口解碼輸出，支持H.265、H.264、MJPEG、smart264、smart265等多種編碼碼流解碼，解碼性能強勁，支持3200W 及以下的分辨率的H.265/H.264 碼流解碼，支持4K 超高清輸入、輸出，是我司為高清IP攝像頭推出的新一代解的碼器，可廣泛應用于各種視頻安防系統項目。



DS-6A12UD-T �？低�視超高清4輸入12路輸出解的碼器 產品特點：

視頻輸入

 支持電腦、視頻會議終端等視頻輸入信號源，支持HDMI 4K信號接入

 支持網絡IPC、NVR等設備類型作為網絡信號源輸入

 支持HDMI內嵌音頻輸入；音頻輸入支持16bit，48K Hz或者32K Hz采樣，支持雙聲道，立體聲

 支持HDMI1.4本地輸入，同時支持4路1080P@50/60 或2路4K@30輸入

視頻輸出

 支持HDMI 1.4視頻信號輸出，支持4K分辨率（3840 × 2160@30 Hz）超高清輸出

 支持兩種音頻輸出方式：HDMI內嵌音頻和外置音頻輸出

 采用幀同步技術，保證所有HDMI輸出口的圖像完全同步，畫面完整，播放流暢，無卡頓丟幀情況，無撕裂和拼縫現象

視頻編解碼

 采用H.264/H.265編碼標準，默認采用H.264，支持子碼流及主碼流編碼

 支持IP攝像頭/NVR等網絡源解碼，支持子碼流及主碼流解碼，可設置分割畫面自動取子碼流

 設備具有192個解碼通道，支持96路200W或192路720P視頻同時解碼上墻

 支持解碼不同分辨率碼流，支持3200w及以下的分辨率解碼

 解碼支持H.264、H.265、Smart264、Smart265、MJPEG、HIK264等主流格式，支持PS、TS、ES、RTP等主流封裝格式

 支持G.722、G.711A、G.726、G.711U、MPEG2-L2、AAC、MP3、PCM音頻格式的解碼

支持前端走廊模式解碼（支持定制），支持2560 × 1440及以下的分辨率解碼輸出

 支持主動解碼和被動解碼兩種解碼模式

 支持加密碼流、多軌碼流、智能碼流解碼；支持碼流修改和切換；支持解碼異常提示

 支持錄像文件的解碼上墻

電視墻功能

 支持單面電視墻拼接、開窗、窗口跨屏漫游、場景輪巡和窗口輪巡功能，單屏支持3個1080P或1.5個4K圖層

 支持單窗口1/2/4/6/8/9/12/16/25窗口分屏功能

 支持場景配置功能，zui大支持64個場景

 支持256個平臺預案輪巡組，每個預案可自定義設置點位、場景、時間

 支持分屏子窗口雙擊放大，雙擊縮小功能

 支持顯示輸出通道號顯示功能

 支持電視墻界面對網絡信號源云臺八個方向、自動掃描、光圈、調焦、聚焦、調用預置點等操作

 支持電視墻窗口開始/停止預覽、開始/停止解碼、開始/停止輪巡、打開/關閉聲音、置頂/置底等操作

 支持錄像回放功能，并可對錄像進行開始/停止回放、時間選擇

 支持通過smartwall客戶端，進行桌面/窗口投屏上墻

 支持RTP\RTSP協議進行網絡源預覽

設備接入

 支持對接3200W鷹眼、魚眼及常規前端IP攝像頭、DVR、NVR、XVR設備，兼容主流第三方廠家安防系統設備

 支持平臺以SDK的方式集成解碼設備

 支持ONVIF標準協議接入設備，支持GB28181-2022協議接入設備

 支持海康品牌的LCD屏幕信息交互，包括顯示設備信息獲取、圖像模式配置、串口控制、校時、背光參數配置與獲取、輸

出口自動綁定、錯誤碼上報等

運維管理

 支持網絡鍵盤/串口鍵盤接入進行設備控制，通過鍵盤操作實現視分屏切換、組操作及輪巡、場景切換、PTZ控制、電視墻

回放等

 支持PC客戶端、WEB方式訪問和操作，瀏覽器支持chrome 45及以上版本

 內置千兆交換網絡，支持光電自適應，支持NAT功能

 支持遠程獲取和配置參數，支持遠程導出和導入參數

 支持遠程獲取系統運行狀態、系統日志

 支持遠程重啟、恢復默認設置、升級等日常維護

 支持故障自動檢測和設備異常報警功能，包括網絡斷開、IP沖突、非法訪問、溫度超限、風扇狀態異常、解碼信號源異常、

設備異常等

 支持用戶權限管理，不同權限用戶可使用指的定資源和操作指的定電視墻模塊

 支持可視化運維，維護界面展示主控及子系統網絡拓補結構和關鍵節點網絡狀態

 支持手動校時或者NTP校時



DS-6A12UD-T �？低�視超高清4輸入12路輸出解的碼器 規格參數

機箱接口參數

網口

2個 RJ45 10M/100 M/1000 Mbps 自適應以太網接口

2個光口 100base-FX/1000base-X

支持光電自適應

報警輸入接口數 8路報警輸入

報警輸出接口數 8路報警輸出

串行接口 1個標準232接口 （RJ45），1個標準485接口

USB接口 2個USB 2.0接口

機箱電源參數

電源接口 內置 220 VAC

功耗 ＜120 W

電視墻參數

電視墻數量 1個

電視墻規模 ≤12

虛擬分屏 支持

單口畫面分割數 1,2,4,6,8,9,12,16,25

單屏圖層數 3個1080P或者1.5個4K

整機圖層數 單屏圖層數 × 輸出口數

場景數量 64

預案數量 支持256個平臺預案

通用參數

工作溫度 -10 ℃ ~ 55 ℃

工作濕度 0％ ~ 90％

凈重 ≤ 6.40 Kg

毛重 ≤ 7.80 Kg

產品尺寸（寬x高x深） 440 mm × 88 mm × 321 mm

裝箱清單

解的碼器*1

DB15M轉8*BNC（8路音頻轉接線）*1

DB15M轉4*BNC（4路音頻轉接線） *3

開箱必讀*1（含合格證/保修卡/元素表）

掛耳包*1

電源線*1

接地線*1

腳墊*4

音頻輸入

音頻輸入接口數 4

音頻輸入接口類型 HDMI內嵌

視頻輸入

視頻輸入接口數 4

視頻輸入接口類型 HDMI 1.4

視頻輸入分辨率

3840×2160@30Hz、1920×1200@60Hz、1920×1080@60Hz、1920×1080@50Hz、

1280×720@60Hz、1280×720@50Hz、1600×1200@60Hz、1280×960@60Hz、1680×1050@60Hz、

1440×900@60Hz、1366×768@60Hz、1280×1024@60Hz、1024×768@60Hz

視頻輸入zui大分辨率

4K@30

（同時支持4路1080P@50/60 或2路4K@30輸入）

視頻編碼

視頻編碼格式 支持H.265/H.264，默認H.264

視頻編碼通道數 4

視頻編碼能力 4路D1 20fps及以下規格（預覽），2路4K30或4路1080P60（輸入）

音頻編碼

音頻編碼格式 G722.1，G711_U，G711_A，AAC

視頻輸出

視頻輸出接口類型 HDMI 1.4

視頻輸出接口數 12

視頻輸出分辨率

3840×2160@30Hz、2560×1440@30Hz、1920×1200@60Hz、1920×1080@60Hz、

1920×1080@50Hz、1680×1050@60Hz、1600×1200@60Hz、1280×1024@60Hz、

1280×720@60Hz、1280×720@50Hz、1024×768@60Hz

視頻輸出zui大分辨率 4K（3840 × 2160@30Hz）

視頻輸出接口(BNC) 3路CVBS輸出(BNC接口)

視頻輸出分辨率(BNC)

PAL制式: 704 × 576@25Hz

NTSC制式: 704 × 480@30Hz

視頻解碼

視頻解碼格式 H.264，H.265，Smart264，Smart265，MJPEG

解碼分辨率 zui高3200W像素

視頻解碼通道 192

視頻解碼能力

H.264/H.265：支持6路3200 W，或6路2400 W，或12路1200 W，或24路800 W，或30路600W，

或48路400 W，或96路1080P，或192路720P及以下的分辨率實時解碼（每4個輸出口一組，共

享解碼能力）

MJPEG：12路1080P及以下的分辨率實時解碼

HIK264：6路720P及以下的分辨率實時解碼

音頻輸出

音頻輸出接口數 12

音頻輸出接口類型 HDMI內嵌或DB15轉BNC獨立音頻輸出

音頻解碼

音頻解碼格式 G711-A, G711-U, G722.1, G726-16/U/A, MPEG, AAC-LC, PCM



 訂貨型號

DS-6A12UD-T


DS-6A12UD-T 海康威視超高清4輸入12路輸出解的碼器 外形尺寸：
