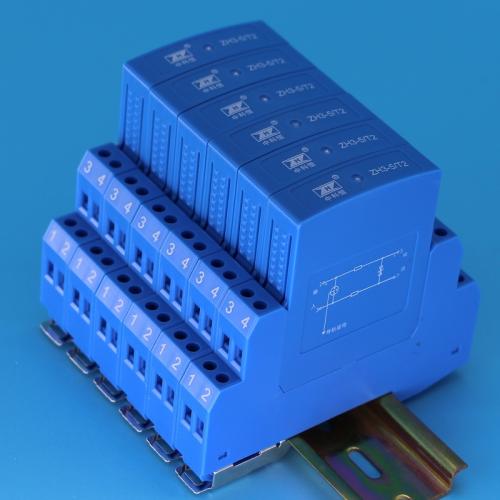

PLC儀表避雷模擬量開關量浪涌保護器 ZH3-24/T2
中恒二線制雙絞線控制信號防雷器（SPD、電涌保護器）是依據IEC和GB標準設計，主要用于工控系統數據控制信號、通訊專線、遙測信號、遙控信號的電涌保護器，應用在雷擊保護區1-2區和2-3區。
功能特點：
1、通流容量大：10KA(8/20μS)，高速反應（10-12納秒），低損耗（≤0.3db)；
2、內部采用兩級串聯式聯動保護，殘壓低，使用壽命長；
3、具有過流、過壓、箝位三重保護功能，反應速度快；
4、當雷擊電涌侵入時，無需中止用電設備，不影響正常設備正常運行；
5、外觀設計新穎，體積小，安裝方便；
6、傳輸速率高，使用頻率范圍大。
技術指標：
|
型號 |
ZH3-5/T2 |
ZH3-12/T2 |
ZH3-24/T2 |
|
標稱電壓Un |
5VDC |
12VDC |
24VDC |
|
最大直流工作電壓Uc |
6VDC |
18VDC |
32VDC |
|
通用標稱電流IL |
800mA |
800mA |
800mA |
|
總標稱放電電流In(8/20μs,C2) |
20kA |
20kA |
20kA |
|
每線標稱放電電流In(8/20μs,C2) |
10kA |
10kA |
10kA |
|
每線雷電沖擊電流Iimp(10/350μs) |
2.5kA |
2.5kA |
2.5kA |
|
保護電壓Up(8/20μs),C2 |
L-L≤40V |
L-L≤60V |
L-L≤60V |
|
L-PE≤550V |
L-PE≤550V |
L-PE≤550V |
|
|
保護電壓Up(1kV/μs),C3 |
L-L≤40V |
L-L≤60V |
L-L≤60V |
|
L-PE≤550V |
L-PE≤550V |
L-PE≤550V |
|
|
串聯阻抗 |
1Ω |
||
|
截止頻率fG |
1.0MHz |
||
|
響應時間 |
＜1ns |
||
|
工作溫度范圍 |
-40℃- +80℃ |
||
|
相對濕度 |
5%-95% |
||
|
外形尺寸（長*寬*高） |
90*12.5*77.5mm |
||
|
安裝方式 |
35mm DIN導軌 |
||
|
接地方式/導軌接地導線截面積 |
接地螺絲端子/4-6mm2 |
||
|
鎖緊扭矩 |
0.4Nm |
||
|
連接端子導線規格 |
0.2--2.5mm2 |
||
|
外殼材料 |
PA |
||
