避雷器/放電間隙避雷器原理/atex火花間隙保護器
避雷器是電力系統各類電氣設備（變壓器、電抗器、發電機、斷路器、接觸器等）絕緣配合的基礎，由避雷器的保護性能確定電力系統所有電器設備的內外絕緣指標（短時工頻耐壓、雷電沖擊耐壓和操作沖擊耐壓等）。
金屬氧化物避雷器是20世紀八十年代由美、日等國開始在國際上普及推廣的新一代避雷器，是常規壁壘其中最先進的產品。我國八十年代中期全面引進該項技術后，通過多年實踐消化，目前各專業避雷器廠產品性能與美、日、西歐等國的最先進產品差距并不大，真正達到了國際全部要求的產品也可以滿足國際IEC標準的全部要求。
該產品的核心工作元件采用以氧化鋅為主的多元素金素氧化物粉末燒制，具有優異的非線性伏—安特性，陡波響應快，通流容量大。有間隙產品采用自吹間隙，帶均壓照射結構，降低了放電的分散性，沖擊系數小。
一、火花間隙(Arc chopping)

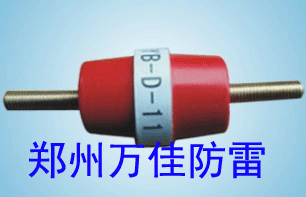

1、放電間隙:原理是兩個如牛角現狀的電極,距離很短,用絕緣材料分開,當兩個電極間的電場強度達到擊穿強度時,電極之間形成電流通路。當雷電波來到的時候首先在間隙處擊穿,使間隙的空氣電離,形成短路,雷電流通過間隙流入大地,而此時間隙兩端的電壓很低,從而達到保護線路的目的。電場強度低于擊穿間隙時,放電間隙型避雷器又恢復絕緣狀態。常用于高壓線路的避雷防護中。在低壓系統,常用于電源的前級保護。
火花間隙型避雷器產品的優劣,在于制成電極的材料、間隙距離及絕緣材料。
優點:具有很強放電能力、通流量大,10/350μs脈沖波形能夠疏導50KA的脈沖電流,用于8/20μs脈沖電流,可以大于100KA,很高的絕緣電阻以及很小的寄生電容,漏電流小。對正常工作的設備不會帶來任何有害影響。
缺點:殘壓高(2.5~3.5KV),反應時間長(≦100ns),動作電壓精度較低,有工頻續流,因此在保護電路中應串聯一個熔斷器,使得工頻續流迅速被切斷。
注:由于兩只放電管分別裝在一個回路的兩根導線上,有時會不同時放電,使兩導線之間出現電位差,為了使兩根導線上的放電管能接近統一時間放電,減少兩線之間的電位差,又研制了三級放電管�？梢钥醋魇怯蓛芍欢壏烹姽芎喜⒃谝黄饦嫵傻�。三級放電管中間的一級作為公共地線,另兩級分別接在回路的兩條導線上。
2、氣體放電管(Gas discharge tube,GDT):是一種陶瓷或玻璃封裝,管內再充以一定壓力的惰性氣體(如氬氣),開關型的保護元件,有二電極和三電極兩種結構。當電場強度達到擊穿惰性氣體強度時,就引起間隙放電,從而限制極間的電壓。8/20μs脈沖電流能夠疏導10KA。放電電壓不穩定,當電壓大于12V、電流電壓100mA時,會產生后續電流。通常用于測量、控制、調節技術電路和電子數據處理傳輸電路中。
