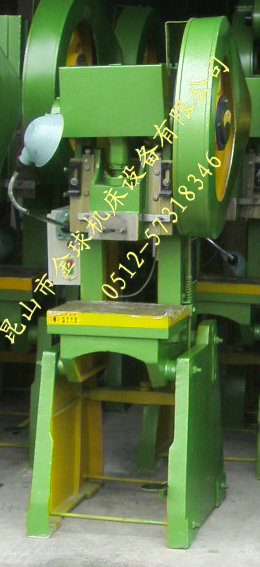

一、性能特點：
本產品機身采用鑄造型式、有較強的鋼性、熱處理轉鍵離合器、帶式動器、調整方便，
壓塌式保器，超載時整機不受損傷。
適應于板料的冷加工、沖壓、切斷、落料、沖孔、成形、彎曲、拉伸等冷沖壓工藝的制作。
結構簡單，通用性好，維修與超作方便，經濟實惠，耐用。
廣泛用于機械、航空、汽車、船舶、橋梁、鍋爐、機電、家電、五金等冷沖壓制作。
二、技術參數：
名 稱 |
型號 |
J23 |
J23 |
J23 |
J23 |
J23 |
J23 |
J23 |
J23 |
J23 |
|
單位 |
|||||||||||
公稱力 |
kn |
1250 |
1000 |
800 |
630 |
400 |
250 |
160 |
100 |
63 |
|
公稱壓力行程 |
mm |
12 |
9 |
8 |
6 |
5 |
5 |
4 |
3 |
2 |
|
滑塊行程 |
mm |
130 |
130 |
120 |
100 |
100 |
70 |
60 |
50 |
40 |
|
滑塊行程次數 |
spm |
45 |
45 |
45 |
50 |
50 |
70 |
140 |
145 |
140 |
|
最大封閉高度 |
mm |
400 |
380 |
380 |
330 |
300 |
200 |
180 |
150 |
120 |
|
封閉高度調節量 |
mm |
120 |
100 |
80 |
60 |
60 |
40 |
40 |
40 |
30 |
|
滑塊中心線到床身距離 |
mm |
325 |
280 |
250 |
230 |
200 |
200 |
170 |
130 |
110 |
|
工作臺尺寸 |
前 后 |
mm |
600 |
540 |
480 |
440 |
420 |
320 |
300 |
240 |
210 |
左 右 |
mm |
900 |
840 |
740 |
700 |
640 |
500 |
480 |
360 |
350 |
|
工作臺落料孔 |
前 后 |
mm |
340 |
200 |
220 |
140 |
150 |
160 |
110 |
100 |
80 |
左 右 |
mm |
530 |
370 |
340 |
300 |
300 |
220 |
220 |
180 |
160 |
|
直 徑 |
mm |
450 |
300 |
260 |
210 |
220 |
200 |
160 |
140 |
130 |
|
滑塊底面尺寸 |
前 后 |
mm |
370 |
270 |
250 |
240 |
220 |
170 |
150 |
150 |
130 |
左 右 |
mm |
510 |
360 |
300 |
300 |
250 |
230 |
230 |
170 |
140 |
|
模柄孔尺寸 |
直 徑 |
mm |
80 |
60 |
60 |
50 |
50 |
40 |
40 |
30 |
30 |
深 度 |
mm |
80 |
80 |
60 |
60 |
60 |
60 |
60 |
50 |
180 |
|
機身兩立柱間距 |
mm |
410 |
380 |
310 |
290 |
260 |
240 |
220 |
180 |
45 |
|
墊板厚度 |
mm |
100 |
100 |
95 |
80 |
75 |
50 |
50 |
50 |
30 |
|
機身最大可傾角度 |
° |
15 |
20 |
20 |
20 |
20 |
20 |
30 |
30 |
30 |
|
電 機 |
功 率 |
kw |
11 |
7.5 |
7.5 |
4 |
3 |
2.2 |
1.5 |
1.1 |
0.75 |
轉 速 |
r/min |
970 |
1440 |
1440 |
1440 |
1440 |
1440 |
1440 |
1440 |
1440 |
|
外型尺寸 |
前 后 |
mm |
2175 |
1880 |
1790 |
1700 |
1500 |
1200 |
1130 |
920 |
850 |
左 右 |
mm |
1290 |
1360 |
1320 |
1280 |
1150 |
900 |
750 |
650 |
660 |
|
高 度 |
mm |
3000 |
2800 |
2850 |
2470 |
2370 |
2050 |
1890 |
1660 |
1450 |
|
以上參數僅供參考，如有改動恕不另行通知。
