一、用途：

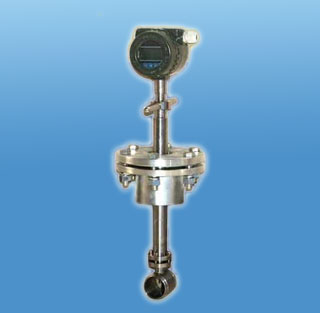

      LWGQ型及LWGB型插入式渦輪流量傳感器與顯示儀表配套組成插入式渦輪流量計�？蓮V泛應用于大口徑管道源水、循環水、凈水等測量液體的體積瞬時流量和體積總量。
二、特點：
　　★ LWGQ型插入式渦輪流量傳感器；抗雜質能力強，切向式葉輪在轉動時可隨時釋放流體中的懸浮雜物，使其不會纏繞在切向式葉輪的葉片上。
　　★ LWGQ型及LWGB型插入式渦輪流量傳感器：
　　（1）傳感器和顯示儀表的結構及原理都非常簡單，直觀，用戶特別容易掌握其使用和維修技術；
　�。�2）具有較高的抗電磁干擾和抗震能力，壓力力損失小，流量范圍寬，下限流速低葉輪具有防腐功能；
　　（3）傳感器可露天安裝，整個傳感器可長期湮沒在水中使用，水平、垂直，傾斜的管道均可使用。
　�。�4）有截止閥的傳感器，安裝和拆卸時都不須斷流。
　　（5）采用先進的超低功耗單片微機技術，整機功能強、功耗低、性能優越。具有非線性精度補償功能的智能流量顯示器。修正公式精度優于±0.02%。
　�。�6） 儀表系數可由按鍵在線設置，并可顯示在LCD屏上。采用EEPROM對累積流量、儀表系數掉電保護于10年。
三、主要技術參數：
　　★ 流量計規格，基本參數和性能指標（見表三）、（見表四）
　　★ 使用條件：
　　1、 環境溫度-20℃～50℃;
　　2、 被測介質溫度：-20℃～120℃;
　　3、 大氣壓力：86Kpa～106Kpa;
　　4、 防爆等級：ibⅡBT4.
　　★ 信號傳輸距離：傳感器至顯示器的距離可達1000m

四、 電氣特性：
1、 顯示方式：
　　（1）LWGQ型及LWGB型插入式渦輪流量傳感器，遠傳顯示：脈沖輸出（配顯示儀表）
　�。�2）LWGQ型及LWGB型插入式渦輪流量傳感器與顯示儀表配套組成插入式渦輪流量計， 現場顯示：液晶顯示累積流量，單位（m³） 液晶顯示瞬時流量，單位（m³/h）
　�。�3）LWGQ型及LWGB型插入式渦輪流量傳感器與變送器配套組成插入式渦輪流量變送器：（配顯示儀表）。
2、輸出功能：
　�。�1）LWGQ型及LWGB型插入式渦輪流量傳感器， 脈沖輸出，p-p值由供電電源確定；
　　（2）LWGQ型及LWGB型插入式渦輪流量變送器， 可帶脈沖輸出或4~20mA兩線制電流輸出；
3、供電電源：
　�。�1）LWGQ型及LWGB型插入式渦輪流量傳感器，遠傳顯示：DC5~24V；
　�。�2）LWGQ型及LWGB型插入式渦輪流量計，現場顯示：3V鋰電池安裝于儀表內部可連續使用3～5年以上；
　�。�3）LWGQ型及LWGB型插入式渦輪流量變送器：DC24V。
五、 儀表結構及安裝方式：
　　1、 儀表安裝采用有截止閥和無截止閥兩種（詳見有關“使用說明書”）
　　2、 安裝時液體流動方向應與傳感器外殼上指示流向的箭頭或定位桿方向一致，且上游直管段應≥20DS，下游直管段應 ≥7DS（DS為被測管道實測內徑）。
　　3、 傳感器與顯示儀表的接線，應根據放大器的電源來選擇接線方式，詳見有關“使用說明書”。
六、型號及規格說明：
　　LW C X X XX
　　LW 表示渦輪流量傳感器；
　　C：表示插入式；
　　X：Q表示切向式；
      B：表示軸流式；
　　X：“≤”、“≥”表示有截止閥；
 “-”：表示無截止閥；
　 XX：表示插入式渦輪流量傳感器口徑；
　　如：LWCQ-100：表示口徑為100mm,無截止閥，插入式渦輪流量傳感器；
LWCB≤400：表示口徑為≤400mm,有截止閥，插入式渦輪流量傳感器

(表三)
