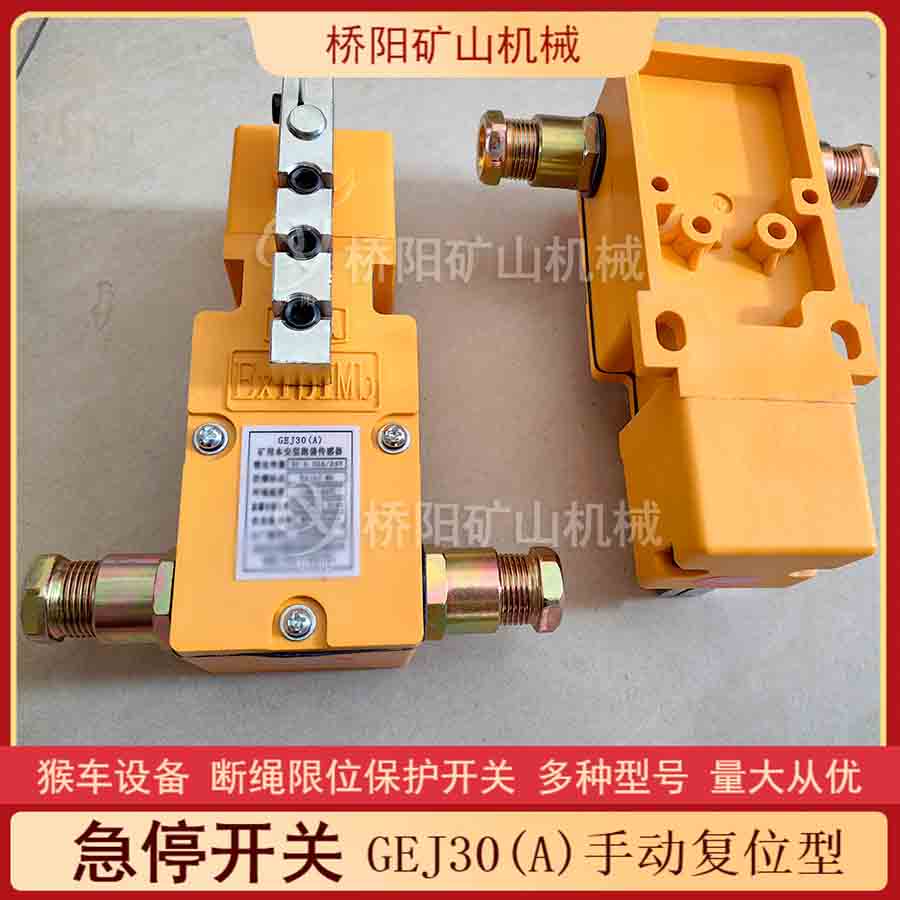

礦井設備索道用 GEJ30(A)手動急停開關

動作角度：30±3° 3.2

觸桿的動作力：20N～100N 3.3

復位角度：15±5° 3.4

觸桿的極限角度：≥70° 3.5

結構特征與工作原理

本產品外殼采用阻燃塑料精密鑄造；產品前端有150mm長的可滾動與伸縮的觸桿，末端有兩個引入裝置、手動復位裝置、動作狀態指示燈；殼內裝有LX19K行程開關。觸桿動作帶動行程開關觸點的動作并自鎖，同時指示燈亮，觸桿復位后由手動復位裝置對行程開關觸點復位，指示燈滅，實現機電的信號轉換或實現電路的通斷�？勺骺刂茩C械動作或限位控制用。

跑偏傳感器受動作力作用，觸桿轉動至動作角度時觸點應立即動作；動作力撤除，觸桿應自動返回原位，且必須經過復位按鍵恢復輸出狀態。
