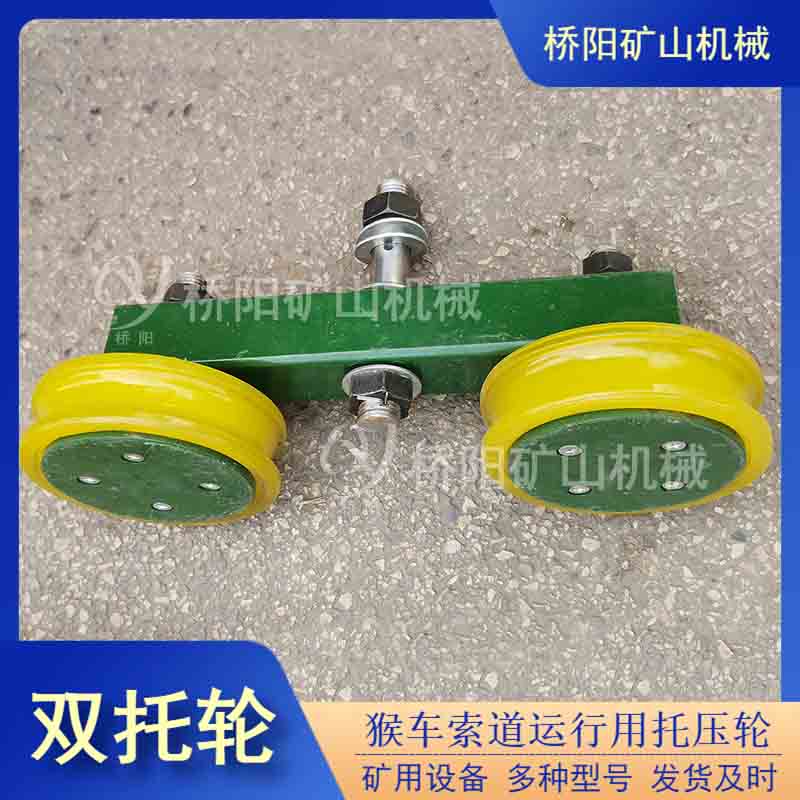

礦井下索道傳送托輪 雙托輪H型Φ180

抱索器索道轉彎用托壓輪，屬于煤礦固定抱索器索道轉彎裝置；提供一種能夠在巷道內實現索道水平轉彎運行的固定抱索器索道轉彎裝置。它包括輪架、設在該輪架上帶有導向槽的托輪；在托輪的一側上方有垂直設在輪架上的壓輪，該壓輪上的導向槽中心面與托輪的導向槽中心面共面。保證固定在鋼絲繩上的固定抱索器順利通過，具有結構比較簡單、安裝維修方便等特點；是一種適合于礦山使用的固定抱索器索道轉彎裝置。

雙托輪安裝于礦山斜井下猴車上，起到托繩的作用，適用于長距離巷道人員、貨物的運輸，可實現人員靜止上下車和大角度的水平轉彎。每個單托輪約承受120kg重量，變坡點托輪隨鋼絲繩張力與變坡角度大小不同而不同，zui大可達550kg。 因此，直線段采用單托輪，變坡點根據受力大小的不同采用雙托輪和雙壓輪。
