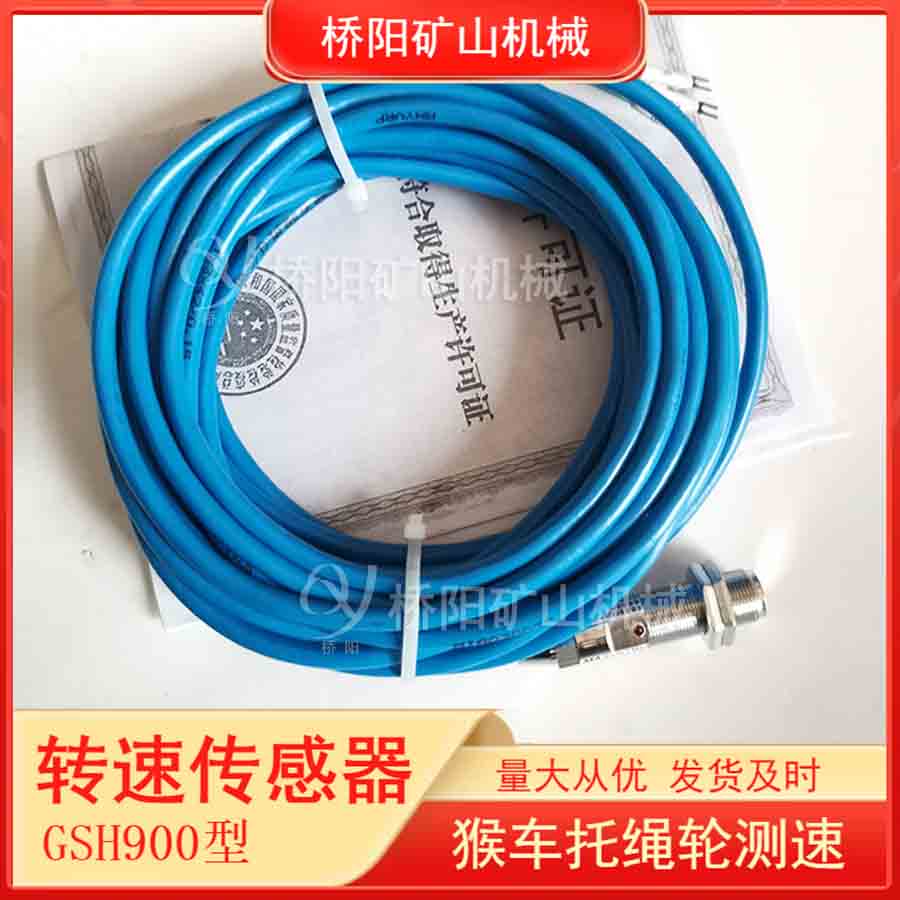

GSH900轉速傳感器 猴車速度位置檢測

安裝與接線：

1.傳感器由M16×1的螺母定位，安裝要求如圖所示。

2.導線及色標：電源12V+——紅色；信號OUT——藍色；地OV——白色。

GSH900型轉速傳感器是霍爾開關集成電路，配以電源組合而成的霍爾磁敏電子傳感器，它輸入的磁信號，輸出的是電信號，其輸出的波形前后沿陡直，可以直接驅動晶體管，可控硅，繼電器等小型電氣。該傳感器可為礦山井下做猴車托繩輪測速用傳感器。

轉速傳感器外殼材質為黃銅，并鍍鉻處理；內部印制電路板用硅膠填充固定在外殼內。傳感器檢測磁鋼N極信號，利用霍爾元件感應磁場強度控制觸發信號輸出。
