ZN-RVS 絞型連接用阻燃耐火軟電纜

ZN-RVS 絞型連接用阻燃耐火軟電纜

產品價格：￥3（人民幣）

規格：齊全

發貨地：河北大城

品牌：

最小起訂量：1米

QQ洽談點擊詢價進入商鋪

天津市電纜總廠橡塑電纜廠

誠信商家

會員級別：

金牌會員

認證類型：企業認證

企業證件：通過認證

認證信息：天津市電纜總廠橡塑電纜廠

商鋪名稱：天津市電纜總廠橡塑電纜廠

聯系人：任經理（先生）

聯系手機：

固定電話：

企業郵箱：tjsdlzcxsdlc@163.com

聯系地址：河北廊坊大城演馬工業區

郵編：65900

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

詳細介紹:

　　ZN-RVS 絞型連接用阻燃耐火軟電纜

本產品適用于凡是在火災時，仍需保持正常運行的線路如工業及民用建筑的消防系統，應急照明系統，救生系統，報警及重要的監控回路等。常用于：

1、消防泵，噴淋泵，消防電梯的供電線路及控制電線。

2、防火卷簾門，電動防火門，排煙系統風機，排煙閥，防火閥的供電控制線路。

3、消防報警系統的手動報警線路，消防廣播及電話線路。

4、高層建筑及機場，地鐵等重要設施中的安保閉路電視線路。

5、集中供電的應急照明線路，控制及保護電源線路。

6、大中型變配電所重要的繼電保護線路及操作電源線路。

7、計算機監控線路。

一、產品執行標準：企業標準

二、耐火型電線電纜的說明

耐火型電線電纜是指在規定試驗條件下，在火焰中燃燒一定時間內能保持正常運行的電纜。

(！)、按GB/T19216-2003《在火焰條件下電纜或光纜的線路完整性試驗》的標準要求，耐火電線電纜的必須在750℃下燃燒90min，2A熔絲不熔斷。

(2)、耐火型電線電纜采用耐高溫的有機隔火帶作耐火層。按照GB/T19666-2005，

耐火電線電纜可以分為阻燃耐火電線電纜和非阻燃耐火電線電纜。阻燃耐火電線電纜主要是在絕緣或護套中加入阻燃劑，就可以同時滿足阻燃特性。非阻燃耐火電線電纜就是在絕緣或護套中不添加阻燃劑，它不具備阻燃特性。

(3)、根據GB/T18380.3-2002規定的試驗條件，阻燃電線電纜分為A、B、C、D四個等級。見下表：

阻燃等級	供火溫度	供火時間	成束敷設電纜的非金屬材料體積	碳化高度	自息時間	適用產品
A	≥815℃	40min	≥7升/米	≤2.5米	≤1h	耐火阻燃電纜
B	≥815℃	40min	≥3.5升/米	≤2.5米	≤1h	耐火阻燃電纜
C	≥815℃	20min	≥1.5升/米	≤2.5米	≤1h	耐火阻燃電纜
D	≥815℃	20min	≥0.5升/米	≤2.5米	≤1h	耐火阻燃電纜

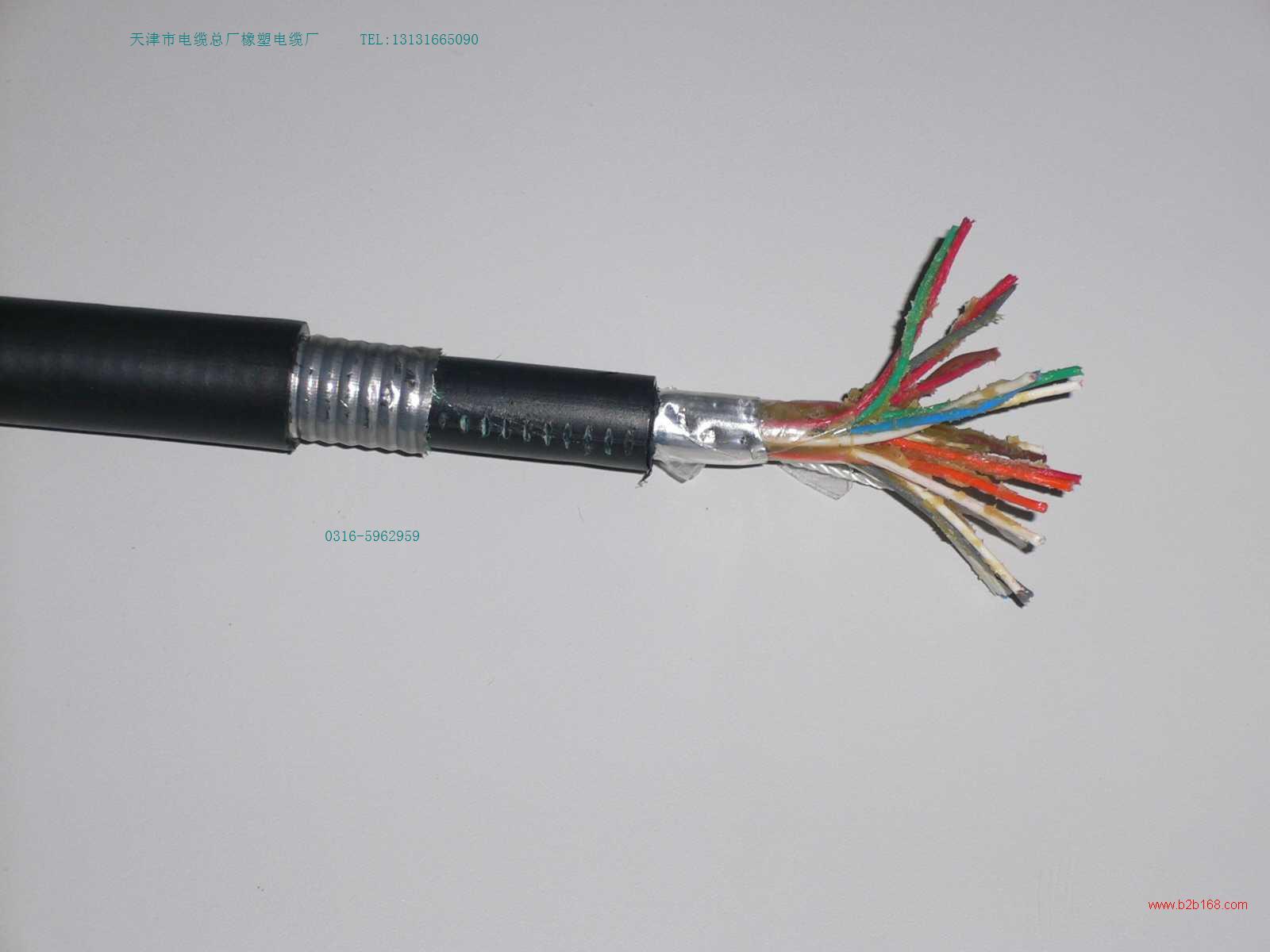

三、產品結構：

四、阻燃耐火型電纜產品表示方法

(1) 阻燃耐火電線電纜的型號表示方法：阻燃耐火電線電纜的型號是在普通電纜的型號前加○-△-□，○-是指阻燃代號用Z表示，△-是阻燃級別代號，阻燃級別分為A,B,C,D四個級別，□-是耐火電線電纜的代號，用N表示。

阻燃耐火A類耐火：ZAN 阻燃B類耐火：ZBN 阻燃C類耐火：ZCN

(2) 產品用型號、額定電壓、芯數、標稱截面和標準號表示。

五、電纜的型號及名稱：

型號	名稱	阻燃級別	芯數	截面m㎡	額定電壓V
ZN-BV	銅芯聚氯乙烯絕緣阻燃耐火電線	A、B、C、D	1	1.5-400	450/750
ZN-BVV	銅芯聚氯乙烯絕緣護套圓形阻燃耐火電纜	A、B、C、D	1-5	1.5-35	300/500
ZN-BVVB	銅芯聚氯乙烯絕緣聚氯乙烯護套扁形阻燃耐火電纜	A、B、C、D	2，3	0.75-10	300/500
ZN-BVR	銅芯聚氯乙烯絕緣阻燃耐火軟電纜	A、B、C、D	1	2.5-70	450/750
ZN-RVS	銅芯聚氯乙烯絕緣絞型連接用阻燃耐火軟電纜	A、B、C、D	1	0.75-2.5	300/300
ZN-RV	銅芯軟導體無護套阻燃耐火電纜	A、B、C、D	1	1.5-240	450/750
ZN-KVV	聚氯乙烯絕緣聚氯乙烯護套阻燃耐火控制電纜	A、B、C、D	2-61	1-10	450/750
ZN-KVV₂₂	聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套阻燃耐火控制電纜	A、B、C、D	2-61	1-10	450/750
ZN-KVVP₂	聚氯乙烯絕緣鋼帶屏蔽聚氯乙烯護套阻燃耐火控制電纜	A、B、C、D	2-61	1-10	450/750
ZN-KVVP_2-22	聚氯乙烯絕緣鋼帶屏蔽鋼帶鎧裝聚氯乙烯護套阻燃耐火控制電纜	A、B、C、D	2-61	1-10	450/750
ZN-KVJV	交聯聚乙烯絕緣聚氯乙烯護套阻燃耐火控制電纜	A、B、C、D	2-61	1-10	450/750
ZN-KVJV₂₂	交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套阻燃耐火控制電纜	A、B、C、D	2-61	1-10	450/750
ZN-KVJVP₂	交聯聚乙烯絕緣銅帶屏蔽聚氯乙烯護套阻燃耐火控制電纜	A、B、C、D	2-61	1-10	450/750
ZN-KYJVP_2-22	交聯聚乙烯絕緣銅帶屏蔽鎧裝聚氯乙烯護套阻燃耐火控制電纜	A、B、C、D	2-61	1-10	450/750
ZN-VV	聚氯乙烯絕緣聚氯乙烯護套阻燃耐火電力電纜	A、B、C、D	1-5	1.5-800	600/1000
ZN-VV₂₂	聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套阻燃耐火電力電纜	A、B、C、D	1-5	1.5-400	600/1000
ZN-YJV	交聯聚乙烯絕緣聚乙烯護套阻燃耐火電力電纜	A、B、C、D	1-5	1.5-800	600/1000
ZN-YJV₂₂	交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套阻燃耐火電力電纜	A、B、C、D	1-5	1.5-400	600/1000

六、使用特性

1、阻燃耐火電力電纜的額定電壓U₀/U為450/750，阻燃耐火電線電纜的額定電壓U₀/U為450/750及以下。

2、 PVC絕緣電纜長期允許工作溫度不超過70℃，XLPE絕緣電纜長期允許工作溫度不超過90℃。

3、安裝時環境溫度不宜低于0℃

4、電纜安裝時的最小彎曲半徑。

A、阻燃耐火電線外經(D)小于25mm，電纜的允許彎曲半徑應不小于4D，外經(D)為25mm及以上電纜的允許彎曲半徑應不小于6D。

B、阻燃耐火控制電纜：無鎧裝層的電纜應不小于電纜外徑的6倍，有鎧裝或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍。

C、阻燃耐火電力電纜的最小彎曲半徑。見表：(D—電纜的外徑)

項目	單芯電纜		多芯電纜
項目	無鎧裝	有鎧裝	無鎧裝	有鎧裝
安裝時最小彎曲半徑	20D	15D	15D	12D

5、多芯電纜中性線導體標稱截面表

主絕緣線芯導體標稱截面m㎡	中性線導體標稱截面m㎡
主絕緣線芯導體標稱截面m㎡	3+1，3+2，4+1芯	等4，5芯
4	2.5	4
6	4	6
10	6	10
16	10	16
25	16	25
35	16	35
50	25	50
70	35	70
95	50	95
120	70	120
150	70	150
185	95	185
240	120	240
300	150	300
400	185	400

6、單芯電纜導電線芯為圓形，16m㎡及以上者可以緊壓。多芯電纜線芯截面為35m㎡及以下者，線芯應為圓形，線芯截面在50m㎡及以上者為扇形，瓦型或半圓形。四芯電纜中第4芯(中性線芯)可以為圓形或扇形。五芯電纜中中性線可以為圓形或瓦型6m㎡及以下者允許由單根線組成。成型導體(扇形，瓦形或半圓形)應當緊壓。

七、電力電纜截面范圍：

芯數	截面m㎡
1	1.5-300
2	1.5-300
3	1.5-300
4	1.5-300
3+1	2.5-300
5	1.5-240
3+2	2.5-240
4+1	2.5-240

八、單芯鋼帶電纜僅適用于直流系統

九、絕緣線芯識別：

阻燃耐火電力電纜按照塑料絕緣電力電纜絕緣線芯識別要求進行分色，阻燃耐火控制電纜按照塑料絕緣控制電纜絕緣線芯識別要求進行分色，阻燃耐火電線電纜按照聚氯乙烯絕緣電線電纜絕緣線芯識別要求進行分色。

十、主要性能

1、成品電線電纜的耐火特性是在750℃的火焰下燃燒90min,且在額定電壓下不被擊穿。其耐火特性的試驗裝置應符合GB/T19216.11-2003及IEC60331-11:1999,耐火特性的試驗方法和要求符合GB/T19216.11-2003及IEC60331-11:1999

2、成品阻燃耐火電線的阻燃特性應能經受5個周期的垂直燃燒試驗，而不傳遞火焰，試驗后試樣持續燃燒時間不超過1h.成品電纜應進行成束電纜燃燒試驗，試驗后電纜燒焦或受影響部分達到的高度應不超過火焰作用點以上2.5m.

3、電線電纜應經受－15℃的低溫卷燒試驗或低溫沖擊試驗，試驗后試驗表單應無目力可見裂紋。

4、 70℃的成品電線絕緣體積電阻效應應不大于1*10¹⁰Ω.cm

5、成品阻燃耐火電線電纜應能經受2.5KV交流電壓試驗，5min不擊穿；成品阻燃耐火控制電纜應能經受3.5KV交流電壓試驗，5min不被擊穿。

6、阻燃耐火電線電纜采用高阻燃的聚氯乙烯塑料，氧指數大于30%

7、除具有以上特性外，其他性能與同類普通電纜相同。

天津市電纜總廠橡塑電纜廠天纜小貓集團公司（天津市電纜總廠橡塑電纜廠）
廠址：河北省大城縣演馬工業區
電話：0316-5962959
傳真：0316-5961158
手機：13131665090
13091302511
郵箱：ryx4766461@126.com
QQ：4766461ZN-RVS 絞型連接用阻燃耐火軟電纜
