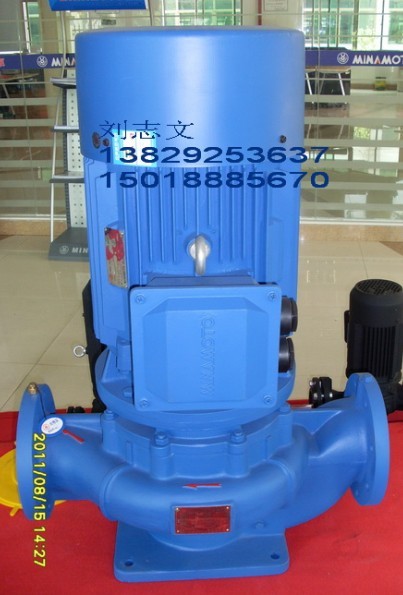

GDX型泵是管道式安裝的立式單級單吸清水離心泵。廣泛應用于農業給排水、自來水加壓、高層建筑消防生活供水以及空調冷暖循環系統
輸送介質
主要供吸送稀釋的、清潔的、不腐蝕的清水及物理化學性質類似水不含固體顆�；蚶w維的液體，介質最高工作溫度：80℃。
性能范圍
轉速 |
1450 r/min |
|
流量 |
3.5-1440 m3/h |
|
揚程 |
4.6-71 m |
|
功率 |
0.55～132 KW |
|
最大工作壓力 |
1.6MPa |
|
結構
GDX型泵采用專門設計制造的低速低噪音電機驅動，電機和葉輪等轉動部件作了平衡試驗，特別適用于對環境噪音要求高的場合。拆開泵蓋和葉輪時不需拆卸吸進和排出管路即可更換密封和葉輪。
出水口處于同一軸線，而且口徑相同，可以像閥門一樣裝在管路上，安裝方便簡單。
旋轉方向
從電機往泵方向看，水泵為順時針方向旋轉。
性能表
型 號 |
流 量 Q |
揚程H |
轉速n |
軸功率Pa |
配套電機 |
效率η |
必需汽蝕余量 |
出入口徑 |
備注 |
|
（m3/h） |
（L/s） |
(m） |
(r/min） |
（kW） |
（kW) |
(%) |
（NPSH)r（m） |
（mm） |
|
|
GDX32-5 |
3.75 |
1.04 |
5.4 |
|
0.13 |
|
43 |
2.0 |
|
|
6.30 |
1.74 |
5.0 |
1450 |
0.16 |
0.55 |
54 |
2.0 |
32 |
|
|
7.50 |
2.08 |
4.6 |
|
0.17 |
55 |
2.5 |
|
|
||
GDX32-8 |
3.75 |
1.04 |
8.5 |
|
0.25 |
|
35 |
2.0 |
|
|
6.30 |
1.74 |
8.0 |
1450 |
0.29 |
0.55 |
48 |
2.0 |
32 |
|
|
7.50 |
2.08 |
7.5 |
|
0.31 |
49 |
2.5 |
|
|
||
GDX32-12.5 |
3.75 |
1.04 |
13.0 |
|
0.41 |
|
33 |
2.0 |
|
|
6.30 |
1.74 |
12.5 |
1450 |
0.51 |
0.75 |
42 |
2.0 |
32 |
|
|
7.50 |
2.08 |
12.0 |
|
0.56 |
44 |
2.5 |
|
|
||
GDX32-20 |
3.75 |
1.04 |
21 |
|
0.91 |
|
23 |
2.0 |
|
|
6.30 |
1.74 |
20 |
1450 |
1.07 |
1.5 |
32 |
2.0 |
32 |
|
|
7.50 |
2.08 |
19 |
|
1.14 |
|
35 |
2.5 |
|
|
|
GDX32-20A |
3.5 |
0.97 |
18 |
|
0.78 |
|
22 |
2.0 |
|
|
5.9 |
1.63 |
17 |
1450 |
0.93 |
1.1 |
30 |
2.0 |
32 |
|
|
7.0 |
1.94 |
16 |
|
0.98 |
|
33 |
2.5 |
|
||
型號意義
GDX 100-50 A B:“GDX”表示低轉速低噪音泵，“100”表示泵吸入口徑為100mm，“50”表示泵設計點揚程50mm，“A”表示同型號葉輪直徑第一次切割，“B”表示同型號葉輪直徑第二次切割。
