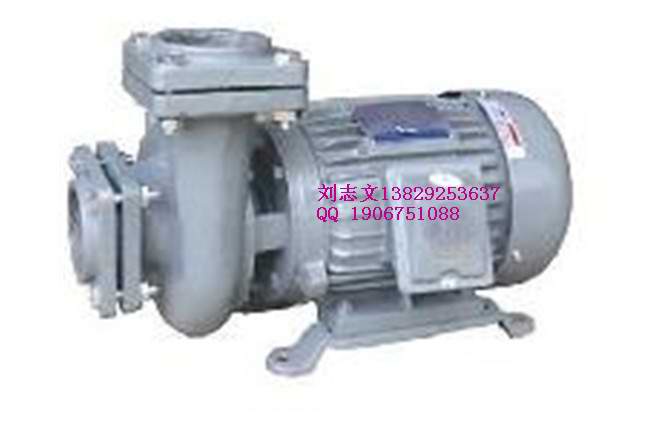

YLGW/YLGbW系列臥式管道泵簡介
YLGW/YLGbW系列臥式管道泵：
是單級單吸臥式離心泵，主要用來抽送常溫清水或物理化學性質類似于水的液體， 廣泛應用于供水、制冷、消防、電鍍、化工、污水處理，等系統及機械、設備配套。
YLGW/YLGbW系列臥式管道泵與其它類型的離心泵比較有如下主要特點：
1、安裝方便：泵與電機共軸,不需要調校軸線；
2、結構緊湊：泵為臥式直聯離心泵,與普通單級離心泵比較,可節省占地面積50%以上,減少重量30%以上；
3、使用壽命長: 與普通單級離心泵比較，噪聲低、效率高、極大的延長泵的使用壽命。
4、技術參數：
口 徑:25～100 ㎜
流 量:3.5～120 m3/h
揚 程:8～50 m
轉 速:2900 r/min
電機功率:0.37 kw～15 kw
介質要求:≤80℃的清水或物理化學性質類似于水的液體
說明：如客戶需要，可以訂做高溫水(油)泵[熱油泵]及特殊電壓水泵供客戶使用。
5、型號示例說明：
YLGW/YLGbW系列臥式管道泵區別
源立系列臥式管道泵(型號： YLGW)
1、采用日本進口軸承；
2、采用日本進口NSO軸封；。
3、泵法蘭為標準圓法蘭；
源申系列臥式管道泵(型號： YLGbW )
1、采用國產優質軸承，噪音低；
2、采用國產優質軸封，不漏水；
3、部分泵法蘭為方形法蘭；
YLGW系列臥式管道泵性能參數表
序 號 |
型號 |
流量 Q |
揚程 H |
轉速 n |
效率 η |
配用電機 Motor |
汽蝕余量 （NPSH）r |
適用 冷氣系統 |
重量 G |
||
l/min |
m3/h |
m |
r/min |
% |
kW |
V |
m |
T |
kg |
||
1 |
YLGWG25-14 (老0.5HP) |
85 |
5.0 |
13 |
2900 |
45 |
0.37 |
220/380 50Hz |
3.0 |
5～10 |
18 |
50 |
3.0 |
14 |
|||||||||
40 |
2.5 |
15 |
|||||||||
2 |
YLGW40-16 (老1HP) |
135 |
8.0 |
15 |
2900 |
46 |
0.75 |
220/380 50Hz |
3.2 |
15～20 |
28 |
100 |
6.0 |
16 |
|||||||||
60 |
3.6 |
17 |
|||||||||
3 |
YLGW40-32 |
120 |
7.2 |
31 |
2900 |
40 |
2.2 |
220/380 50Hz |
3.2 |
15～20 |
50 |
100 |
6.0 |
32 |
|||||||||
75 |
4.5 |
34 |
|||||||||
4 |
YLGW40-50 |
120 |
7.2 |
49 |
2900 |
35 |
4.0 |
220/380 50Hz |
3.2 |
15～20 |
72 |
100 |
6.0 |
50 |
|||||||||
75 |
4.5 |
51 |
|||||||||
5 |
YLGW50-18 (老2HP) |
225 |
13.5 |
17 |
2900 |
55 |
1.5 |
220/380 50Hz |
3.5 |
25～30 |
36 |
200 |
12.0 |
18 |
|||||||||
165 |
10.0 |
19 |
|||||||||
6 |
YLGW50-32 |
240 |
14.4 |
31 |
2900 |
65 |
3.0 |
220/380 50Hz |
3.5 |
25～30 |
50 |
200 |
12.0 |
32 |
|||||||||
120 |
7.2 |
33 |
|||||||||
7 |
YLGW50-40 |
180 |
10.8 |
42 |
2900 |
55 |
4.0 |
220/380 50Hz |
3.5 |
25～30 |
76 |
300 |
18.0 |
40 |
|||||||||
360 |
21.6 |
33 |
|||||||||
8 |
YLGW50-50 |
240 |
14.4 |
49 |
2900 |
48 |
5.5 |
380/660 50Hz |
3.5 |
25～30 |
80 |
200 |
12.0 |
50 |
|||||||||
120 |
7.2 |
51 |
|||||||||
9 |
YLGW65-20 (老3HP) |
420 |
25.0 |
19 |
2900 |
65 |
2.2 |
220/380 50Hz |
3.5 |
40～50 |
50 |
350 |
21.0 |
20 |
|||||||||
280 |
17.0 |
21 |
|||||||||
10 |
YLGW65-32 |
480 |
28.8 |
30 |
2900 |
65 |
5.5 |
380/660 50Hz |
3.5 |
40～50 |
84 |
400 |
24.0 |
32 |
|||||||||
240 |
14.4 |
34 |
|||||||||
11 |
YLGW80-20 (老5HP) |
650 |
43.0 |
19 |
2900 |
68 |
4.0 |
220/380 50Hz |
3.5 |
60～80 |
70 |
600 |
36.0 |
20 |
|||||||||
560 |
33.5 |
21 |
|||||||||
12 |
YLGW80-24 |
835 |
50.1 |
22.7 |
2900 |
65 |
5.5 |
380/660 50Hz |
3.5 |
60～80 |
88 |
695 |
41.8 |
24.2 |
|||||||||
420 |
25.1 |
25.7 |
|||||||||
13 |
YLGW80-32 |
960 |
57.6 |
30 |
2900 |
72 |
7.5 |
380/660 50Hz |
3.5 |
60～80 |
92 |
800 |
48.0 |
32 |
|||||||||
480 |
28.8 |
33 |
|||||||||
14 |
YLGW100-20 (老7.5HP) |
920 |
55.0 |
19 |
2900 |
65 |
5.5 |
380/660 50Hz |
4.0 |
80～100 |
82 |
800 |
48.0 |
20 |
|||||||||
760 |
45.5 |
21 |
|||||||||
15 |
YLGW100-20K (老10HP) |
1250 |
75.0 |
19 |
2900 |
65 |
5.5 |
380/660 50Hz |
4.0 |
80～100 |
95 |
1100 |
66.0 |
20 |
|||||||||
900 |
54.0 |
21 |
|||||||||
16 |
YLGW100-24 |
1670 |
100.0 |
22.7 |
2900 |
68 |
11 |
380/660 50Hz |
4.0 |
100～120 |
120 |
1390 |
83.5 |
24.2 |
|||||||||
835 |
50.1 |
25.7 |
|||||||||
17 |
YLGW100-32 |
1920 |
115.2 |
30 |
2900 |
76 |
15 |
380/660 50Hz |
4.0 |
120～150 |
125 |
1600 |
96.0 |
32 |
|||||||||
960 |
57.6 |
34 |
|||||||||
YLGW系列臥式管道泵外形安裝圖
