源立集團20年專業泵制造企業
中國銷售熱線：15018885670高成本，高質量，高售后http://hzlzw8123.cn.alibaba.com/WWW.LZW8123.comYLG系列管道泵簡介

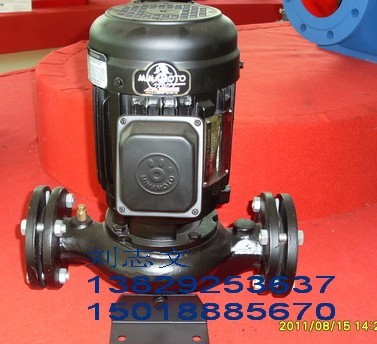

產品概述：
YLG系列管道泵是本公司按照單級單吸泵的特點，參照國內、國際標準，采用科學的水力模型設計而成的一個系列化的產品。其主要特點有：體積小、重量輕、占用空間少；采用兩極馬達，耗電量低，抽水力強。其主要優點有：結構完善、緊湊、低噪、高效節能、堅固耐用，維修方便等。
技術參數： 型號意義:
流 量:1～250 m3/h
揚 程:8～50 m
口 徑:32～125 ㎜
電機功率:0.37 kW～15 kW
轉 速:2900 r/min
介質要求:≤80℃的清水或物理化學性質類似于水的液體
結構：本泵主要由泵體、葉輪、中座（連接座）、電機等四部分組成，其結構特點：
l 泵與電機同軸，中座（連接座）直接連接在泵和電機上，電機為標準Y系列電機改軸為加長軸。
l
泵的進、出水口設計在同一水平軸線上，可以讓泵象閥門一樣安裝在管路的任何位置，安裝簡便。
l 泵的密封采用優質耐用的機械密封，無泄漏。
l 泵的進、出水口法蘭邊緣上設有排氣孔，便于排出泵內積存的氣體和測試水壓。
l 泵的底部設有支撐裝置，可使泵緊固在基礎上，便于安裝和提高泵運轉的穩定性。
l
泵的泵體上鑄有或電機上貼有電機旋轉方向標識，以防止安裝時泵的逆轉造成泵的運轉不良，另外泵電機的接線盒內粘貼有電源接線圖，便于用戶安裝接線。
材料：泵體、連接座、葉輪均采用常用的灰鑄鐵材料HT200。如用戶需采用銅合金、不銹鋼材質及進口機械密封，或高溫泵時，須在訂貨時特別注明。
說明：如客戶需要，可以訂做高溫 水泵及特殊電壓水泵供客戶使用。
YLG系列管道泵性能曲線圖:（右圖）
序 號 |
型號 |
流量 Q |
揚程 H |
轉速 n |
效率 η |
配用電機 Motor |
汽蝕余量 （NPSH）r |
適用 冷氣系統 |
重量 G |
||
l/min |
m3/h |
m |
r/min |
% |
kW |
V |
m |
T |
kg |
||
1 |
YLG32-14 (老0.5HP) |
85 |
5.0 |
13 |
2900 |
45 |
0.37 |
220/380 50Hz |
3.0 |
5～10 |
23 |
50 |
3.0 |
14 |
|||||||||
40 |
2.5 |
15 |
|||||||||
2 |
YLG40-16 (老1HP) |
135 |
8.0 |
15 |
2900 |
46 |
0.75 |
220/380 50Hz |
3.2 |
15～20 |
32 |
100 |
6.0 |
16 |
|||||||||
60 |
3.6 |
17 |
|||||||||
3 |
YLG40-32 (老3HP高揚程) |
120 |
7.2 |
31 |
2900 |
40 |
2.2 |
220/380 50Hz |
3.2 |
15～20 |
46 |
100 |
6.0 |
32 |
|||||||||
75 |
4.5 |
34 |
|||||||||
4 |
YLG40-50 |
120 |
7.2 |
49 |
2900 |
35 |
4.0 |
220/380 50Hz |
3.2 |
15～20 |
64 |
100 |
6.0 |
50 |
|||||||||
75 |
4.5 |
51 |
|||||||||
5 |
YLG50-18 (老2HP) |
225 |
13.5 |
17 |
2900 |
55 |
1.5 |
220/380 50Hz |
3.5 |
25～30 |
40 |
200 |
12.0 |
18 |
|||||||||
165 |
10.0 |
19 |
|||||||||
6 |
YLG50-32 (老4HP高揚程) |
240 |
14.4 |
31 |
2900 |
65 |
3.0 |
220/380 50Hz |
3.5 |
25～30 |
54 |
200 |
12.0 |
32 |
|||||||||
120 |
7.2 |
33 |
|||||||||
7 |
YLG50-50 |
240 |
14.4 |
49 |
2900 |
48 |
5.5 |
380/660 50Hz |
3.5 |
25～30 |
72 |
200 |
12.0 |
50 |
|||||||||
120 |
7.2 |
51 |
|||||||||
8 |
YLG65-20 (老3HP) |
420 |
25.0 |
19 |
2900 |
65 |
2.2 |
220/380 50Hz |
3.5 |
40～50 |
46 |
350 |
21.0 |
20 |
|||||||||
280 |
17.0 |
21 |
|||||||||
9 |
YLG65-32 |
480 |
28.8 |
30 |
2900 |
65 |
5.5 |
380/660 50Hz |
3.5 |
40～50 |
75 |
400 |
24.0 |
32 |
|||||||||
240 |
14.4 |
34 |
|||||||||
10 |
YLG65-50 |
480 |
28.8 |
48 |
2900 |
62 |
7.5 |
380/660 50Hz |
3.5 |
40～50 |
92 |
400 |
24.0 |
50 |
|||||||||
240 |
14.4 |
51 |
|||||||||
11 |
YLG80-20 (老5HP) |
650 |
43.0 |
19 |
2900 |
68 |
4.0 |
220/380 50Hz |
3.5 |
60～80 |
65 |
600 |
36.0 |
20 |
|||||||||
560 |
33.5 |
21 |
|||||||||
12 |
YLG80-24 |
835 |
50.1 |
22.7 |
2900 |
65 |
5.5 |
380/660 50Hz |
3.5 |
60～80 |
83 |
695 |
41.8 |
24.2 |
|||||||||
420 |
25.1 |
25.7 |
|||||||||
13 |
YLG80-32 |
960 |
57.6 |
30 |
2900 |
72 |
7.5 |
380/660 50Hz |
3.5 |
60～80 |
95 |
800 |
48.0 |
32 |
|||||||||
480 |
28.8 |
33 |
|||||||||
14 |
YLG100-20 (老7.5HP) |
920 |
55.0 |
19 |
2900 |
65 |
5.5 |
380/660 50Hz |
4.0 |
80～100 |
90 |
800 |
48.0 |
20 |
|||||||||
760 |
45.5 |
21 |
|||||||||
15 |
YLG100-24 |
1670 |
100.0 |
22.7 |
2900 |
68 |
11 |
380/660 50Hz |
4.0 |
100～120 |
180 |
1390 |
83.5 |
24.2 |
|||||||||
835 |
50.1 |
25.7 |
|||||||||
16 |
YLG100-32 |
1920 |
115.2 |
30 |
2900 |
76 |
15 |
380/660 50Hz |
4.0 |
120～150 |
195 |
1600 |
96.0 |
32 |
|||||||||
960 |
57.6 |
34 |
|||||||||
17 |
YLG125-20 (老10HP) |
1250 |
75.0 |
19 |
2900 |
68 |
7.5 |
380/660 50Hz |
4.0 |
100～120 |
142 |
1100 |
66.0 |
20 |
|||||||||
900 |
54.0 |
21 |
|||||||||
18 |
YLG125-20k (老15HP) |
3200 |
192.0 |
19 |
2900 |
78 |
11 |
380/660 50Hz |
4.0 |
150～180 |
176 |
2800 |
168.0 |
20 |
|||||||||
2650 |
159.0 |
21 |
|||||||||
19 |
YLG125-20k2 (老20HP) |
4000 |
240.0 |
19 |
2900 |
79 |
15 |
380/660 50Hz |
4.0 |
180～250 |
192 |
3500 |
210.0 |
20 |
|||||||||
3000 |
180.0 |
21 |
|||||||||
YLG系列管道泵性能參數表
YLG系列管道泵外形安裝圖
YLG系列管道泵外形安裝尺寸表
序號 |
型號 |
外形尺寸（mm） |
法蘭尺寸（mm） |
備注 |
|||||||||||||
A |
B |
C |
D |
H |
L |
W |
A1 |
C1 |
L1 |
W1 |
E |
φ |
φ1 |
n-φd |
|||
1 |
YLG25-14(老0.5HP) |
290 |
385 |
230 |
11 |
95 |
100 |
130 |
145 |
130 |
130 |
160 |
20 |
95 |
120 |
4-φ10 |
Ⅰ |
2 |
YLG40-16(老1HP) |
310 |
430 |
255 |
11 |
110 |
100 |
160 |
160 |
145 |
135 |
185 |
25 |
105 |
140 |
4-φ14 |
Ⅰ |
3 |
YLG40-32(老3HP高揚程) |
335 |
490 |
240 |
11 |
115 |
100 |
180 |
170 |
135 |
135 |
205 |
30 |
100 |
130 |
4-φ14 |
Ⅰ |
4 |
YLG40-50 |
335 |
505 |
305 |
14 |
105 |
200 |
170 |
170 |
170 |
230 |
200 |
30 |
100 |
130 |
4-φ14 |
Ⅱ |
5 |
YLG50-18(老2HP) |
315 |
460 |
265 |
11 |
120 |
100 |
180 |
160 |
150 |
135 |
210 |
25 |
120 |
155 |
4-φ14 |
Ⅰ |
6 |
YLG50-32(老4HP高揚程) |
335 |
515 |
250 |
11 |
115 |
100 |
180 |
170 |
140 |
135 |
205 |
30 |
110 |
140 |
4-φ14 |
Ⅰ |
7 |
YLG50-50 |
360 |
525 |
330 |
14 |
105 |
200 |
170 |
185 |
180 |
230 |
200 |
30 |
110 |
140 |
4-φ14 |
Ⅱ |
8 |
YLG65-20(老3HP) |
355 |
510 |
280 |
11 |
130 |
100 |
200 |
180 |
160 |
135 |
230 |
25 |
140 |
175 |
4-φ14 |
Ⅰ |
9 |
YLG65-32 |
355 |
545 |
330 |
14 |
125 |
150 |
150 |
180 |
180 |
180 |
180 |
30 |
130 |
160 |
4-φ14 |
Ⅱ |
10 |
YLG65-50 |
370 |
600 |
355 |
14 |
135 |
150 |
150 |
190 |
200 |
180 |
180 |
30 |
130 |
160 |
4-φ14 |
Ⅱ |
11 |
YLG80-20(老5HP) |
375 |
560 |
315 |
14 |
175 |
100 |
240 |
190 |
170 |
135 |
280 |
30 |
125 |
155 |
4-φ14 |
Ⅰ |
12 |
YLG80-24 |
390 |
565 |
300 |
14 |
140 |
240 |
210 |
200 |
190 |
275 |
250 |
30 |
150 |
185 |
4-φ14 |
Ⅱ |
13 |
YLG80-32 |
390 |
590 |
320 |
14 |
140 |
240 |
210 |
200 |
195 |
275 |
250 |
30 |
150 |
185 |
4-φ14 |
Ⅱ |
14 |
YLG100-20(老7.5HP) |
500 |
610 |
320 |
14 |
180 |
100 |
260 |
255 |
170 |
135 |
300 |
30 |
160 |
185 |
4-φ14 |
Ⅰ |
15 |
YLG100-24 |
460 |
750 |
460 |
14 |
170 |
240 |
210 |
240 |
250 |
275 |
250 |
30 |
170 |
200 |
4-φ15 |
Ⅱ |
16 |
YLG100-32 |
460 |
750 |
460 |
14 |
170 |
240 |
210 |
240 |
250 |
275 |
250 |
30 |
170 |
200 |
4-φ15 |
Ⅱ |
17 |
YLG125-20(老10HP) |
600 |
640 |
350 |
14 |
185 |
240 |
210 |
305 |
200 |
275 |
250 |
30 |
220 |
250 |
6-φ14 |
Ⅱ |
18 |
YLG125-20k(老15HP) |
600 |
785 |
460 |
14 |
185 |
240 |
210 |
305 |
250 |
275 |
250 |
30 |
220 |
250 |
6-φ14 |
Ⅱ |
19 |
YLG125-20k2(老20HP) |
600 |
785 |
460 |
14 |
185 |
240 |
210 |
305 |
250 |
275 |
250 |
30 |
220 |
250 |
6-φ14 |
Ⅱ |
泵的安裝及使用注意事項
管道泵安裝要求：
1. 安裝高度應小于允許吸上真空高度減去進水管路損失。在標準狀況下，安裝高度≤10.3-(NPSH)r-0.5-hw,為有吸入管路水力損失；
2. 泵出水口法蘭處應裝上壓力表,以便觀察和控制泵的運行工況；
3. 管路重量不得由泵承受；
4. 水泵應該安裝在通風的地方，室外安裝應加防護罩，避免太陽曝曬及雨淋；
安裝：
1．安裝前：應檢查其在運輸過程中有無變形或損壞，緊固件有無松動或脫落。
2．安裝配置進出水口管：管路安裝應盡可能減少管道流體阻力為原則。進水口管處應加過濾網，以防止硬質雜質或硬質固體顆粒進入泵腔內損傷軸封或水葉，導致水泵漏水或異常；進水口管處應加止回閥，以便于注水。
3．接線：必須按銘牌要求正確接線，接線時，接線端必須牢固，不允許有松動，否則，會造成接觸不良而導致缺相燒機。其接線線路上必須要用過載保護裝置，并根據電機銘牌上的電流要求調整保護裝置的設定值的大小。
4．安裝方法:立泵
1〉吸入水位高于泵上:可單泵和雙泵串聯或并聯使用如圖a圖b;
2〉吸入水位低于泵下:如水池抽送水如圖c。
泵安裝圖例
啟動：
1.泵在起動前應打開進水閘閥和泵排氣閥塞，關閉出口閘閥，泵腔內灌滿水，使泵能夠正常啟動。
2.點動電機，檢查轉向是否符合箭頭所示方向（從電機端看，即順時針方向旋轉）
運行：
1. 泵起動后逐漸打開出口閘閥，調整至所需工況點。
2. 泵在運行過程中，運行工況點流量以不大于性能參表中所給的大流量點的流量為宜，同時電機運行時電流不得超出額定電流。
3.停機順序：關閉出口管路上的閘閥—電機—壓力表
維護：
1.應經常檢查泵在運行過程中是否平穩，有無機械密封磨損及泄漏情況，及時更換密封件，防止壓力水進入電機。
2.經常檢查電機外殼的溫度變化，其最高溫度應不超過85℃,如發現溫度過高,應立即停機檢查。
3.泵長時間停用時，應排凈積水，去除銹垢，涂上防銹油脂，以便下次再用。
