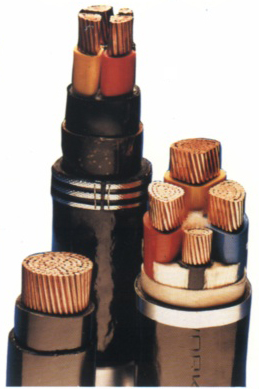

一：產品特點及用途
本產品適用于交流額定電壓0.6/1KV及以下作固定敷設用輸配線路、動力傳輸或電機引接線，具有耐高溫、耐腐蝕、耐酸堿及腐蝕性氣體、防水等特性，高溫環境電氣性能穩定，載流量大，使用壽命長，廣泛用于冶金、電力、石化、大型建筑、汽車制造等行業。
二：產品執行標準
Q/HHTZH001.2
阻燃耐火特性試驗執行GB12666-90標準
三：使用特性
1． 交流額定電壓：U0/U 0.6/1KV
2．最高工作溫度：聚全氟乙丙烯(F46)絕緣不超過200℃
可溶性聚四氟乙烯(PFA)絕緣不超過260℃
3． 最低環境溫度：氟塑料絕緣和護套
固定敷設-40℃，非固定敷設-15℃
4． 電纜安裝敷設溫度應不低于0℃(氟塑料、硅橡膠和丁腈護套電纜不低于-25℃)。
5．電纜允許彎曲半徑：單芯電纜最小為電纜外徑的15倍
多芯電纜最小為電纜外徑的10倍
四：基本型號及名稱
表1
型號 |
產品名稱 |
正常使用溫度℃ |
FF46 |
氟塑料絕緣和護套電力電纜 |
-60-200 |
FF46-22 |
氟塑料絕緣和護套鋼帶鎧裝電力電纜 |
-60-200 |
FF46P |
氟塑料絕緣和護套銅編織屏蔽電力電纜 |
-60-200 |
ZR-F46(FV) |
氟塑料絕緣阻燃聚氯乙烯護套電力電纜 |
-40-105 |
ZR-F46-22(FV22) |
氟塑料絕緣鋼帶鎧裝阻燃聚氯乙烯護套電力電纜 |
-40-105 |
ZR192-FF46 |
PFA絕緣和護套電力電纜(進口原料) |
-60-260 |
ZR192-FF46P |
PFA絕緣和護套銅編織屏蔽電力電纜(進口原料) |
-60-260 |
ZR192-FF46-22 |
PFA絕緣和護套鋼帶鎧裝電力電纜(進口原料) |
-60-260 |
YGC-F46(FG) |
氟塑料絕緣硅橡膠護套電力電纜 |
-60-180 |
YGC-F46-22(FG22) |
氟塑料絕緣鋼帶鎧裝硅橡膠護套電力電纜 |
-60-180 |
YVF-F46 |
氟塑料絕緣阻燃丁腈聚氯乙烯護套電力電纜 |
-60-105 |
YVF-F46-22 |
氟塑料絕緣鋼帶鎧裝阻燃丁腈聚氯乙烯護套電力電纜 |
-60-105 |
備注：軟結構電纜在原型號中加R，導體線芯中銅絲可以采用鍍錫。
五：代號名稱和含義
表2
代號 |
代號含義 |
系列代號 |
略 |
F(F46) |
聚全氟乙丙烯(F46) |
YVF |
丁腈膠 |
G |
硅橡膠 |
192 |
進口PFA絕緣和護套 |
ZR(V) |
阻燃聚氯乙烯(分阻燃70℃、90℃、105℃三種) |
22 |
鋼帶鎧裝 |
32 |
細鋼絲鎧裝 |
P |
銅編織屏蔽 |
R |
多股絞合導體 |
六：主要技術指標
1．成品電纜導體直流電阻(符合GB3956規定)參照附錄A表1。
2．20℃時絕緣電阻不小于500MΩ/KM，180℃時絕緣電阻不小于10MΩ/KM
3．成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。
