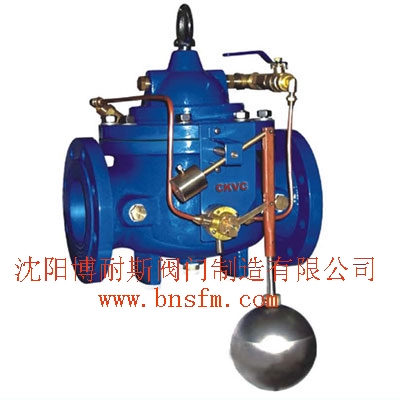

100X遙控浮球閥

結構特點和用途

    100X遙控浮球閥由主閥、針閥、球閥、浮球閥、微型過濾器等組成水力控制接管系統，調定后，自動控制液面高度。
    本產品直接利用液面控制，不需要其它裝置和能源，保養簡便，液面控制準確度高，不受水壓影響，密封可靠。
    本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統的水塔、水池等設施的液面控制。

工作原理

    當管道從進水端給水時，由于針閥、球閥、浮球閥是常開的，水通過微型過濾器、針閥、控制室、球閥、浮球閥進入水池，此時控制室不形成壓力，主閥開啟，水塔(池)供水。
    當水塔(池)的水面上升至設定高度時，浮球浮起關閉浮球閥，控制室內水壓升高，推動主閥關閉，供水停止。當水面下降時，浮球閥重新開啟，控制室水壓下降，主閥再次開啟繼續供水，保持液面的設定高度。

主要零件材料

公稱壓(Mpa)

殼體試驗壓力(MPa)

密封試驗壓力(MPa)

適用介質

介質溫度(℃)

1.0

1.5

1.1

水

0-80

1.6

2.4

1.76

2.5

3.75

2.75

主要零件材料

零件名稱

零件材料

閥體 閥蓋

WCB

閥座 閥盤

銅合金

密封圈 O型圈

丁腈橡膠

閥桿

2Cr13

彈簧

50CrVA

針型閥

銅合金

球閥

銅合金

浮球閥

銅合金

微型過濾器

不銹鋼

100X遙控浮球閥連接尺寸（PN 1.0-2.5MPa）

公稱通徑DN

L

H

H1

A

B

50

250

260

90

340

260

65

280

285

98

350

270

80

310

295

110

360

280

100

350

315

120

380

290

125

400

335

145

420

340

150

450

390

155

440

360

200

550

460

190

465

385

250

650

520

250

495

415

300

800

620

290

580

440

350

900

650

330

605

470

400

1000

710

360

630

490

450

1000

750

445

655

510

500

1100

800

495

685

545

600

1100

900

550

740

610

700

1450

1000

605

800

670

800

1560

1100

730

860

730

900

1800

1200

800

915

785

1000

2000

1330

910

985

855
