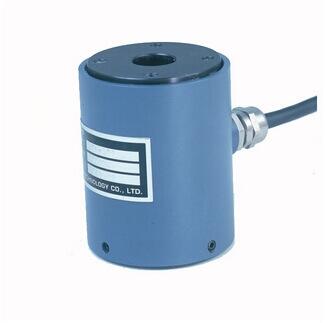

沖床用荷重元 型號：LCH
特點：
這是一款用于沖打、壓入、鉚接等的沖床業用傳感器，范圍由5KN到500KN。
可利用兩端面4個安裝孔，以凸緣治具連接上面的油壓缸軸和沖壓模具。
小型、重量輕，可簡單地安裝于舊有的沖床。廣泛使用于沖壓件的良否判定，和壓入至一定位移量的荷重管理
外型圖
規格
|
規格容量 |
5KN?9?1500KN |
|
規格輸出電壓 |
1mV/V±1％ |
|
非直線性 |
0.3％R.O. |
|
磁滯性 |
0.3％R.O. |
|
重復性 |
0.1％R.O. |
|
建議施加電壓 |
10V |
|
容許施加電壓 |
18V |
|
輸入/出阻抗 |
700Ω±1%(5KN為350±1%) |
|
絕緣阻抗 |
2000MΩ以上 |
|
溫度補償范圍 |
-10~+70℃ |
|
容許溫度范圍 |
-20~+100℃ |
|
溫度零點之影響 |
±0.01％R.O./℃ |
|
溫度對輸出之影響 |
±0.01%/℃ |
|
容許過負荷 |
120％R.C. |
|
電纜線 |
∮6、4芯隔離線，長3m |
尺寸表
|
型號 |
規格容量 |
φA |
φB |
C |
D |
φE |
φF |
G |
mass |
|
( kg ) |
|||||||||
|
LCH-5KN |
5kN |
40 |
35 |
50 |
1 |
24 |
10 |
2×4-M4 Depth 8 |
0.3 |
|
LCH-10KN |
10kN |
62 |
55 |
70 |
2 |
44 |
18 |
2×4-M5 Depth 8 |
0.95 |
|
LCH-20KN |
20kN |
62 |
55 |
70 |
2 |
44 |
18 |
2×4-M5 Depth 8 |
1 |
|
LCH-30KN |
30kN |
62 |
55 |
70 |
2 |
44 |
18 |
2×4-M5 Depth 8 |
1 |
|
LCH-50KN |
50kN |
62 |
55 |
70 |
2 |
44 |
18 |
2×4-M5 Depth 8 |
1 |
|
LCH-100KN |
100kN |
62 |
55 |
80 |
2 |
44 |
* |
2×4-M5 Depth 8 |
1.3 |
|
LCH-200KN |
200kN |
88 |
80 |
100 |
2 |
60 |
20 |
2×4-M8 Depth 12 |
2.9 |
|
LCH-300KN |
300kN |
100 |
90 |
120 |
2 |
70 |
20 |
2×4-M8 Depth 15 |
4.6 |
|
LCH-500KN |
500kN |
134 |
120 |
150 |
2 |
90 |
30 |
2×4M10 Depth 16 |
11 |
|
*LCH-100KN的中心貫穿孔上、下各6mm處為φ18，中間部分為φ12貫穿孔。 |
|||||||||
