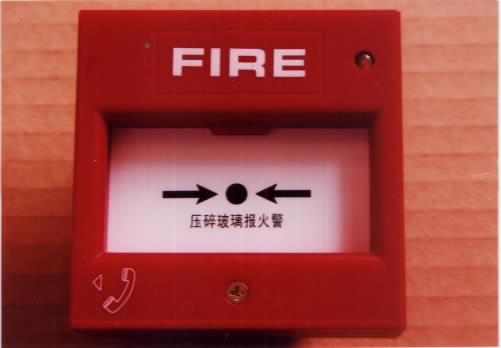

J-SAP-M-M500K/p手動報警按鈕采用非編碼設計，需通過輸入模塊接入報警總線，也可并聯于J-SAP-M-M500K編址手動報警按鈕的3（-）、4（+）端子上.火災發生時,人為壓碎玻璃,按鈕的火警燈即亮,控制器發出報警音響并顯示報警地址.安裝位置設置在樓梯口等處,距地面高度約1.5m.該手鈕工作電壓范圍寬,功耗小,備有特制的測試鑰匙,不用打碎玻璃,即可測試其報警功能,對于走廊或大廠房需要共用地址的場合,本手鈕也可并聯不編址的手動報警按鈕(J-SAP-M500K/P)以滿足此要求.隨機附帶的黑色鑰匙為開通調試時測試報火警功能之用.將鑰匙插入,手動按鈕燈恒亮,控制器顯示手鈕報火警,說明火警功能正常.安裝:該手鈕為嵌入式安裝,應選用標準76*76mm的預埋盒,水平安裝孔距60mm.注意:在完成所有必要的導線極性,電路通路和絕緣檢查前,不能將電路導線連接到該手動按鈕,其它現場裝置或控制器上,或者給系統的任一部分加電.編址手鈕如果要并聯不帶編址的手鈕時,要使用端子3(-),4(+).注意最后一個并聯型手鈕要接10K終端電阻,否則該手鈕會報故障.當并聯手鈕不止一個時,僅最后一個手鈕要接10K的終端電阻,位于中間的手鈕其終端電阻必須取掉,否則斷線不報故障.
主要電氣參數:
工作電壓:15~32VDC
工作電流:靜態≤300Ua
報警≤5mA
