產品技術指標參照IECl89和英國BS5308Q/320831SD005—1997

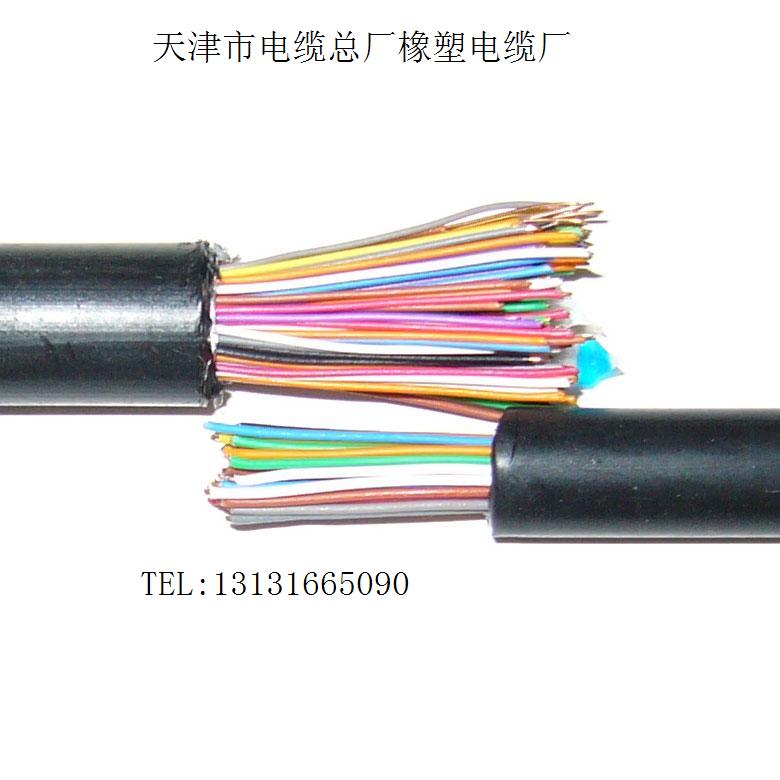

用途：電子計算機用屏蔽電纜，選用介點常數小的高壓聚乙烯絕緣。采用對絞、對屏、總屏(或三線組絞合、組屏蔽、組屏總屏)等結構形式，具有介質損耗小、傳輸信號能力強、抗干擾性能好等特點，能可靠地傳輸微弱的模擬信號或數字信號，可廣泛地用于發電、冶金、石油、化工、輕紡等部門的檢測和控制用計算機系統或自動化表置，以及一般的工業計算機上。

二、產品命名和代號

1、代號

DJ——(系列代號)電子計算機用屏蔽電纜

Y——(絕緣代號)高壓聚乙烯

F——(絕緣代號)氟塑料

V——(護套代號)聚氯乙烯

R——表示多股軟線芯

P——(屏蔽代號)銅網屏蔽；P1鍍錫銅絲屏蔽；P2銅帶屏蔽；

P3鋁塑復合膜屏蔽

2、產品用型號規格表示

3、產品型號規格舉例。

例1：訂購7對(14芯)1.0mm2計算機用屏蔽電纜可表示為：

(1)總屏蔽型DJYVP7×2×1.0mm2

(2)分對屏蔽多股軟線型DJYPVR7×2×1.0mm2

(3)對屏總屏型DJYPVP7×2×1.0mm2

例2：訂購3組3線芯(9芯)0.75mm2的計算機用屏蔽電纜可表示為：

(1)分組屏蔽型DJYPV3×3×0.75mm2

(2)組屏總屏型DJYPVP3×3×0.75mm2



三、型號名稱及使用范圍

型號
名稱
使用范圍

DJYVP

DJYPV

DJYPVP
聚乙烯絕緣總屏蔽聚氯乙烯護套電子計算機用電纜

聚乙烯絕緣組屏蔽聚氯乙烯護套電子計算機用電纜

聚乙烯絕緣組屏蔽總屏蔽聚氯乙烯護套電子計算機用電纜
1、固定敷設在室內、電纜溝或管道內。

2、電纜長期工作溫度：-20℃~+65℃

3、電纜敷設溫度不低于0℃，彎曲半徑不小于電纜外徑的10倍。

DJYVPR

DJYPVR

DJYPVPR
聚乙烯絕緣總屏蔽聚氯乙烯護套電子計算機用軟電纜

聚乙烯絕緣組屏蔽聚氯乙烯護套電子計算機用軟電纜

聚乙烯絕緣組屏蔽總屏蔽聚氯乙烯護套電子計算機用軟電纜

DJFFP

DJFPF

DJFPFP
氟塑料絕緣總屏蔽氟塑料護套計算機用電纜

氟塑料絕緣組屏蔽氟塑料護套計算機用電纜

氟塑料絕緣組屏蔽總屏蔽氟塑料護套計算機用電纜
1、固定敷設在室內、電纜溝或管道內。

2、電纜長期工作溫度：-20℃~+65℃

3、電纜敷設溫度不低于0℃，彎曲半徑不小于電纜外徑的10倍。

DJFVPR

DJFPVR

DJFPVRP
氟塑料絕緣總屏蔽聚氯乙烯護套計算機用軟電纜

氟塑料絕緣組屏蔽聚氯乙烯護套計算機用軟電纜

氟塑料絕緣組屏蔽總屏蔽聚氯乙烯護套計算機用軟電纜


說明：(1)阻燃型(氧指數大于30)電纜需要在型號前加代號“ZR"。

例如：ZR—DJYPV；ZR—DJYPVP等。

(2)鎧裝型(鋼帶鎧裝)電纜需在型號右下角加代號“22"。

例如：DJYPV22；DJYPVP22等。

該電纜主要用于交流或直流300V及以下的工作系統，在500V及以下時能正常工作。

四、電纜結構簡圖

1、二線組結構



說明：(1)對絞線組；(2)隔離層；(3)對屏蔽；(4)隔離層；(5)填充；(6)總屏蔽；(7)隔離層外護套

2、三線組結構



說明：(1)對絞線組；(2)隔離層；(3)對屏蔽；(4)隔離層；(5)填充；(6)總屏蔽；(7)隔離層外護套

五、交貨要求：

1、電纜交貨長度不小于100m，允許以不短于20m的短段交貨，其數量不超過交貨總長度的10%。

2、根據雙方協議，可以任何長度的電纜交貨
