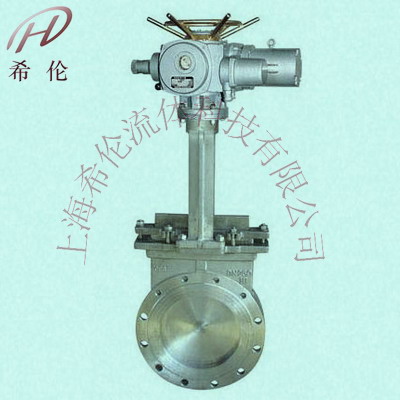

一、PZ973H電動對夾式刀型閘閥概述：
PZ973刀型閘閥超短結構長度，節省材料，可使管路系統整體重量大大減輕。占用有效空間小，能有效支持管道的強度，可減少管道振動的可能性。閘板選用奧氏體不銹鋼，耐腐性能大大提高，可有效的防止由于閘板腐蝕引起的密封泄漏。配有多回轉式電動裝置，使閥板作上下直線運動，實現遠程控制閥門的打開或關閉，閥體材質采用鑄鋼、不銹鋼，通徑范圍：DN50～DN1000，使用溫度：≤425℃，公稱壓力：1.0～1.6MPa。PZ973刀型閘閥應用于化工、煤炭、制糖、污水、造紙等領域，特別適合于造紙行業在管道上作調節與節流使用。
二、PZ973H電動對夾式刀型閘閥性能參數：
|
公稱壓力(MPa) |
0.66、1.0、1.6 |
|
殼體試驗(MPa) |
0.9、1.5、2.4 |
|
密封試驗(MPa) |
0.66、1.1、1.8 |
|
工作溫度 |
≤100℃ |
|
使用介質 |
紙漿、污水、煤渣、灰渣 |
三、PZ973H電動對夾式刀型閘閥零件材料：
|
體蓋 |
不銹鋼、碳鋼、灰鑄鋼 |
|
閘板 |
碳鋼、不銹鋼 |
|
閥桿 |
不銹鋼 |
|
密封面 |
橡膠、四氟、不銹鋼、硬質合金 |
四、PZ973H電動對夾式刀型閘閥連接尺寸：
|
公稱壓力 |
DN |
L |
D1 |
D2 |
H |
D0 |
L0 |
L1 |
L2 |
N-Φ |
電裝型號 |
|
0.6MPa |
50 |
43 |
90 |
110 |
600 |
125 |
215 |
318 |
197 |
4-M12 |
DZ10 |
|
65 |
46 |
110 |
130 |
670 |
125 |
215 |
318 |
197 |
4-M12 |
DZ10 | |
|
80 |
46 |
125 |
150 |
680 |
125 |
215 |
318 |
197 |
4-M16 |
DZ10 | |
|
100 |
52 |
145 |
170 |
700 |
125 |
215 |
318 |
197 |
4-M16 |
DZ10 | |
|
125 |
56 |
175 |
200 |
720 |
125 |
215 |
318 |
197 |
8-M16 |
DZ10 | |
|
150 |
56 |
200 |
225 |
790 |
125 |
215 |
318 |
197 |
8-M16 |
DZ10 | |
|
200 |
60 |
255 |
280 |
850 |
125 |
215 |
363 |
197 |
8-M16 |
DZ15 | |
|
250 |
68 |
310 |
335 |
1100 |
125 |
215 |
363 |
197 |
12-M16 |
DZ20 | |
|
300 |
78 |
362 |
395 |
1180 |
125 |
215 |
363 |
197 |
12-M20 |
DZ20 | |
|
350 |
78 |
412 |
445 |
1280 |
125 |
215 |
363 |
197 |
12-M20 |
DZ30 | |
|
400 |
102 |
462 |
495 |
1460 |
125 |
215 |
363 |
197 |
16-M20 |
DZ45 | |
|
450 |
114 |
518 |
550 |
1600 |
235 |
240 |
437 |
277 |
16-M20 |
DZ45 | |
|
500 |
127 |
568 |
600 |
1800 |
235 |
240 |
437 |
277 |
16-M20 |
DZ45 | |
|
600 |
154 |
670 |
705 |
2100 |
235 |
240 |
437 |
277 |
20-M22 |
DZ60 | |
|
700 |
165 |
775 |
810 |
2300 |
260 |
274 |
526 |
283 |
24-M22 |
DZ90 | |
|
800 |
190 |
880 |
920 |
2500 |
260 |
274 |
526 |
283 |
24-M27 |
DZ120 | |
|
900 |
203 |
980 |
1020 |
2700 |
295 |
319 |
554 |
309 |
24-M27 |
DZ180 | |
|
1000 |
216 |
1080 |
1120 |
2900 |
295 |
319 |
554 |
309 |
28-M27 |
DZ250 | |
|
1200 |
254 |
1295 |
1340 |
3400 |
295 |
319 |
554 |
309 |
32-M30 |
DZ250 | |
|
1.0MPa |
50 |
43 |
160 |
125 |
600 |
125 |
215 |
318 |
197 |
4-M16 |
DZ10 |
|
65 |
46 |
120 |
145 |
670 |
125 |
215 |
318 |
197 |
4-M16 |
DZ10 | |
|
80 |
46 |
135 |
160 |
680 |
125 |
215 |
318 |
197 |
4-M16 |
DZ10 | |
|
100 |
52 |
155 |
180 |
700 |
125 |
215 |
318 |
197 |
8-M16 |
DZ10 | |
|
125 |
56 |
185 |
210 |
720 |
125 |
215 |
318 |
197 |
8-M16 |
DZ10 | |
|
150 |
56 |
210 |
240 |
790 |
125 |
215 |
318 |
197 |
8-M20 |
DZ10 | |
|
200 |
60 |
265 |
295 |
850 |
125 |
215 |
363 |
197 |
8-M20 |
DZ15 | |
|
250 |
68 |
320 |
350 |
1100 |
125 |
215 |
363 |
197 |
12-M20 |
DZ20 | |
|
300 |
78 |
368 |
400 |
1180 |
125 |
215 |
363 |
197 |
12-M20 |
DZ20 | |
|
350 |
78 |
428 |
460 |
1280 |
125 |
215 |
363 |
197 |
16-M20 |
DZ30 | |
|
400 |
102 |
482 |
515 |
1460 |
235 |
240 |
437 |
277 |
16-M22 |
DZ45 | |
|
450 |
114 |
532 |
565 |
1600 |
235 |
240 |
437 |
277 |
20-M22 |
DZ45 | |
|
500 |
127 |
585 |
620 |
1800 |
235 |
240 |
437 |
277 |
20-M22 |
DZ60 | |
|
600 |
154 |
685 |
725 |
2100 |
260 |
274 |
526 |
283 |
20-M27 |
DZ90 | |
|
700 |
165 |
800 |
840 |
2300 |
260 |
274 |
526 |
283 |
24-M27 |
DZ120 | |
|
800 |
190 |
898 |
950 |
2500 |
295 |
319 |
554 |
309 |
24-M30 |
DZ180 | |
|
900 |
203 |
1005 |
1050 |
2700 |
295 |
319 |
554 |
309 |
28-M30 |
DZ180 | |
|
1000 |
216 |
1115 |
1160 |
2900 |
295 |
319 |
554 |
309 |
28-M30 |
DZ250 | |
|
1200 |
254 |
1325 |
1380 |
3400 |
295 |
319 |
554 |
309 |
32-M36 |
DZ250 |
五、PZ973H電動對夾式刀型閘閥注意事項：
1.安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；
2.各連接部位螺栓，要求均勻擰緊；
3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；
4.用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；
5.用戶在安裝閥門時，必須預留閥門驅動的必要空間；
6.驅動裝置的接線須按線路圖進行；
7.刀型閘閥必須定期保養，不得隨意碰撞及擠壓，以免影響密封。
六、PZ973H電動對夾式刀型閘閥訂貨說明：
1.電動對夾式刀型閘閥公稱壓力;
2.電動對夾式刀型閘閥公稱通徑;
3.電動對夾式刀型閘閥產品名稱;
4.電動對夾式刀型閘閥適用溫度;
5.對夾式刀型閘閥產品材料;
6.對夾式刀型閘閥使用介質;
7.對夾式刀型閘閥驅動方式(手動、傘齒輪、氣動、電動);
8.對夾式刀型閘閥密封(硬密封、軟密封);
8.如有特殊要求時請在訂購產品時注明。
9.若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
10.當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖由我們的希倫科技閥門專家為您審核把關。
