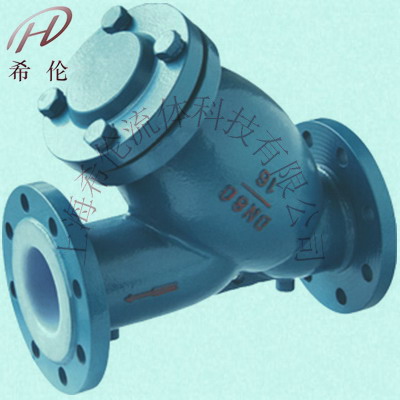

Y型襯氟過濾器

產品價格：￥1（人民幣）

規格：

發貨地：上海

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

上海希倫流體科技有限公司

免費會員

會員級別：

認證類型：未認證

企業證件：未通過

認證信息：未認證

商鋪名稱：上海希倫流體科技有限公司

聯系人：胡月（先生）

聯系手機：

固定電話：

企業郵箱：xilunlt@126.com

聯系地址：上海市松江區中山中路

郵編：201600

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

一、Y型襯氟過濾器概述：
閥體內腔和濾網全部襯氟塑料，該產品在幾乎所有的強酸強堿和有機溶劑等介質中均攤能使用，其介質流量與閥門開度基本呈流線性遞增，可用于控制閥的流量。
二、Y型襯氟過濾器主要特點：
1、整體式閥體設計；
2、可更換的過濾內件；
3、多種過濾結構設計；
4、濾網精度18—500目可選；
5、常規30目設計；
6、又排放接口；
7、標準法蘭連接
三、Y型襯氟過濾器1.0-1.6Mpa連接尺寸：

公稱通徑		標準值							參考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-Φd	H	H1
DN(mm)	NPS(inch)	PN1.0-1.6MPa
15	1/2	140	95	65	45	3	15	4-Φ14	70	150
20	3/4	150	105	75	55	3	17	4-Φ14	70	160
25	1	160	115	85	65	3	17	4-Φ14	80	160
32	11/4	190	140	100	75	3	19	4-Φ18	85	160
40	1¹/2	200	150	110	85	3	19	4-Φ18	90	170
50	2	230	165	125	100	3	21	4-Φ18	110	170
65	1¹/2	250	185	145	120	3	21	4-Φ18	115	210
80	3	280	200	160	135	3	21	4-Φ18	135	250
100	4	320	220	180	155	3	23	8-Φ18	155	300
125	5	400	250	210	185	4	24	8-Φ18	250	350
150	6	500	285	240	210	4	26	8-Φ23	285	400
200	8	600	340	295	265	4	26	8-Φ23	360	450

四、Y型襯氟過濾器2.5Mpa連接尺寸：

公稱通徑		標準值							參考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-Φd	H	H1
DN(mm)	NPS(inch)	PN2.5MPa
15	1/2	140	95	65	45	3	15	4-Φ14	70	150
20	3/4	150	105	75	55	3	17	4-Φ14	70	160
25	1	160	115	85	65	3	17	4-Φ14	80	160
32	11/4	190	140	100	75	3	19	4-Φ18	85	160
40	1¹/2	200	150	110	85	3	19	4-Φ18	90	170
50	2	230	165	125	100	3	21	4-Φ18	110	170
65	1¹/2	250	185	145	120	3	23	8-Φ18	115	210
80	3	280	200	160	135	3	25	8-Φ18	135	250
100	4	320	235	190	155	3	25	8-Φ22	155	300
125	5	400	270	220	185	4	28	8-Φ26	250	350
150	6	500	300	250	210	4	30	8-Φ26	285	400
200	8	600	360	310	275	4	32	12-Φ26	360	450

五、Y型襯氟過濾器訂貨說明：

1.過濾器產品名稱;
2.過濾器產品型號;
3.過濾器產品口徑;
4.過濾器使用介質;
5.過濾器使用溫度;
6.過濾器驅動方式;
7.過濾器公稱壓力;
8.過濾器產品材料;
9.是否帶附件以便為您正確選型;
10.如有特殊要求時請在訂購產品時注明。
11.若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
12.當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖由我們的希倫科技閥門專家為您審核把關。

廠家主要生產襯氟閥門:襯氟球閥,襯氟閘閥,襯氟蝶閥,襯氟過濾器,襯氟止回閥,襯氟放料閥,襯氟截止閥,襯氟旋塞閥,襯氟對夾蝶閥,襯氟立式止回閥,直流襯氟截止閥,直角襯氟截止閥,襯氟旋啟式止回閥, 電磁閥,不銹鋼閥門,隔膜閥,鍛鋼閥門,水力控制閥,減壓閥,排氣閥,過濾器,球閥,蝶閥,柱塞閥,針型閥,閘閥,截止閥, 疏水閥,漿液閥,刀閘閥,呼吸閥,阻火器,襯氟閥門,銅閥門,排污閥,襯膠閥門,平衡閥,止回閥等等各種閥門
