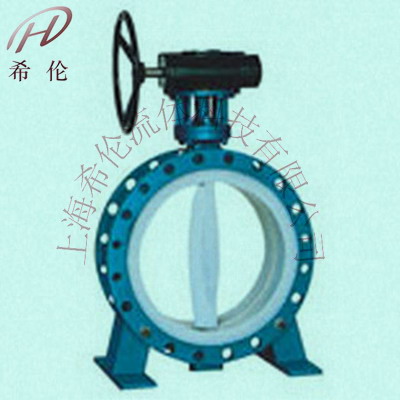

D341F襯氟蝶閥

產品價格：￥1（人民幣）

規格：

發貨地：上海

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

上海希倫流體科技有限公司

免費會員

會員級別：

認證類型：未認證

企業證件：未通過

認證信息：未認證

商鋪名稱：上海希倫流體科技有限公司

聯系人：胡月（先生）

聯系手機：

固定電話：

企業郵箱：xilunlt@126.com

聯系地址：上海市松江區中山中路

郵編：201600

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

一、D341F襯氟蝶閥概述：

蝶閥是用隨閥桿一起轉動的蝶板作啟閉件,用以實現閥門的開啟、關閉與調節。
蝶閥在管路中除了起節斷和截流用外，近年來已經把密封性能作為評價的主要指標，受到市場青睞。另外，蝶閥還有體積小、重量輕、結構簡單等優點，與同參數閘閥比較，平均減輕重量達30～50%，蝶板旋轉90°即可實現啟、閉過程，又由于轉軸兩側蝶板受介質作用力近似相等，轉矩相反，因此啟閉力矩較小。

二、D341F襯氟蝶閥結構特點：

1.中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線),具有雙向密封功能,壓力,流量可自由調節；
2.四級加載彈性密封，絕對保證了閥門內、外的零泄漏；
a.軸頭、蝶板園周連接處的特殊過渡曲線與閥座的合理過盈；
b.軸頭端面采用彈性O型圈和軸肩處剛性墊圈、彈性橡膠墊組合；
c.軸的徑向采用O型圈與金屬墊的組合；
d.閥座鑲在有彈性條的閥體的槽內；
3.采用可調彈性彈子定位。定位準確，結構簡單。

三、D341F襯氟蝶閥基本型號：

手動	DA41F/P 半襯	蝸輪傳動	DA341F/P 半襯
	DA41F3 全襯里		DA341F3 全襯里
	DA41F4 全襯里		DA341F4 全襯里
	DA41F46 全襯里		DA341F46 全襯里
氣動	DA641F/P 半襯	電動	DA941F/P 半襯
	DA641F3 全襯里		DA941F3 全襯里
	DA641F4 全襯里		DA941F4 全襯里
	DA641F46 全襯里		DA941F46 全襯里

四、D341F襯氟蝶閥零件材料：

零件名稱	材料
上下閥體	鑄鐵、鑄鋼、不銹鋼、襯F46、F3
閥座	鑄鋼
帶桿蝶板	鑄鋼、不銹鋼、襯F46、F3
填料	F4
襯墊	硅橡膠
蝸輪手柄	球墨鑄鐵

五、D341F襯氟蝶閥解剖圖：

六、D341F襯氟蝶閥連接尺寸：

公稱通徑		標準值								參考值
DN(mm)	NPS(inch)	L	D	D1	D2		f	b	Z-Φd	W	Do	H	WT(Kg)
DN(mm)	NPS(inch)	PN1.0MPa
40	1¹/2	106	145	110	85	3	18		4-Φ18	160		140	10
50	2	108	160	125	100	3	20		4-Φ18	200		160	12
65	1¹/2	112	180	145	120	3	20		4-Φ18	250		165	14
80	3	114	195	160	135	3	22		4-Φ18	250		170	16
100	4	127	215	180	155	3	22		8-Φ18	300		180	18
125	5	140	245	210	185	3	24		8-Φ18	300		275	20
150	6	140	280	240	210	3	24		8-Φ23		200	295	38
200	8	152	335	295	265	3	26		8-Φ23		200	320	74
250	10	250	390	350	320	3	28		12-Φ23		240	385	105
300	12	270	440	400	368	3	28		12-Φ23		240	390	142
350	14	290	500	460	428	4	30		16-Φ23		240	460	179
400	16	310	565	515	482	4	32		16-Φ25		280	510	220
450	18	330	615	565	532	4	32		20-Φ25		280	540	268
500	20	350	380	620	585	4	34		20-Φ25		320	570	378
600	24	390	780	725	685	4	36		20-Φ30		320	660	608
700	28	430	895	840	800	5	40		24-Φ30		360	710	1050
800	32	470	1010	950	905	5	44		24-Φ34		360	780	1320
900	36	510	1110	1050	1005	5	46		28-Φ34		380	885	1795
1000	40	550	1220	1160	1115	5	50		28-Φ34		400	990	1900
PN1.6MPa
40	1¹/2	106	145	110	85		3	18	4-Φ18	200		140	10
50	2	108	160	125	100		3	20	4-Φ48	200		160	12
65	1¹/2	112	180	145	120		3	20	4-Φ18	250		165	13
80	3	114	195	160	135		3	22	8-Φ18	250		170	14
100	4	127	215	180	155		3	24	8-Φ18	300		180	16
125	5	140	245	210	185		3	26	8-Φ18	300		275	18
150	6	140	280	240	210		3	28	8-Φ23		200	295	42
200	8	152	335	295	265		3	30	12-Φ23		200	320	78
250	10	250	405	355	320		3	32	12-Φ25		240	385	120
300	12	270	460	410	375		4	34	12-Φ25		240	390	145
350	14	290	520	470	435		4	38	16-Φ25		240	460	202
400	16	310	580	525	485		4	40	16-Φ30		280	510	235
450	18	330	640	585	545		4	44	20-Φ30		280	540	368
500	20	350	705	650	608		4	46	20-Φ34		320	570	420
600	24	390	840	770	718		5	54	24-Φ41		320	660	750
700	28	430	910	840	788		5	54	24-Φ41		360	710	1028
800	32	470	1020	950	898		5	54	24-Φ41		380	780	1690
900	36	510	1120	1050	998		5	54	28-Φ41		400	885	1815
1000	40	550	1255	1170	1110		5	60	28-Φ48		500	990	2050
PN2.5MPa
40	1¹/2	106	145	85	3		18		4-Φ18	200		140	11
50	2	108	160	100	3		20		4-Φ18	200		160	13
65	1¹/2	112	180	120	3		22		8-Φ18	250		165	14
80	3	114	195	135	3		22		8-Φ18	250		170	16
100	4	127	230	160	3		24		8-Φ23	300		180	18
125	5	140	270	188	3		28		8-Φ25	300		275	20
150	6	140	300	218	3		30		8-Φ25		240	295
200	8	152	360	278	3		34		12-Φ25		240	320	88
250	10	250	425	332	3		36		12-Φ30		280	385	145
300	12	270	485	390	4		40		16-Φ30		280	390	157
350	14	290	550	448	4		44		16-Φ34		320	460	222
400	16	310	610	505	4		48		16-Φ34		320	510	353
450	18	330	660	555	4		50		20-Φ34		360	540	405
500	20	350	730	610	4		52		20-Φ41		360	570	448
600	24	390	840	718	5		56		20-Φ41		380	660	795

七、D341F襯氟蝶閥訂貨說明：

1.襯氟蝶閥產品名稱;
2.襯氟蝶閥產品型號;
3.襯氟蝶閥產品口徑;
4.襯氟蝶閥使用介質;
5.襯氟蝶閥使用溫度;
6.蝶閥驅動方式( 蝸輪、手動、電動、氣動);
7.蝶閥公稱壓力;
8.蝶閥產品材料;
9.是否帶附件以便為您正確選型;
10.如有特殊要求時請在訂購產品時注明。
11.若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
12.當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖由我們的希倫科技閥門專家為您審核把關。

廠家主要生產襯氟閥門:襯氟球閥,襯氟閘閥,襯氟蝶閥,襯氟過濾器,襯氟止回閥,襯氟放料閥,襯氟截止閥,襯氟旋塞閥,襯氟對夾蝶閥,襯氟立式止回閥,直流襯氟截止閥,直角襯氟截止閥,襯氟旋啟式止回閥, 電磁閥,不銹鋼閥門,隔膜閥,鍛鋼閥門,水力控制閥,減壓閥,排氣閥,過濾器,球閥,蝶閥,柱塞閥,針型閥,閘閥,截止閥, 疏水閥,漿液閥,刀閘閥,呼吸閥,阻火器,襯氟閥門,銅閥門,排污閥,襯膠閥門,平衡閥,止回閥等等各種閥門
