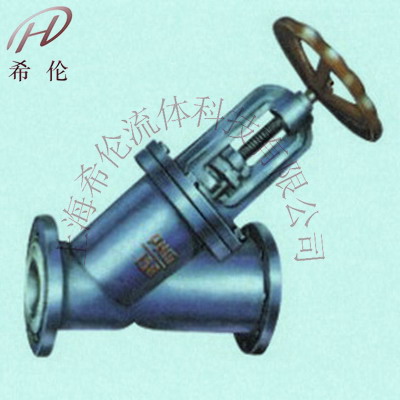

一、J45F直流襯氟截止閥概述：
截止閥是指關閉件(閥瓣)由閥桿帶動并沿閥座中心軸線做升降運動的閥門，在管路上主要用來接通或截止斷管路中的介質，但不能做節流用。
二、J45F直流襯氟截止閥基本結構：
1.氟塑料全襯里J41F46型直通式、J45F46型直流式、J44F46型角式截止閥，具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短(一般為公稱通徑1/4)等項優點，被廣泛應用在石油、化工等管路系統中做截斷介質用，但需要強調的是氟塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕 破壞密封面。
2.閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。
三、J45F直流襯氟截止閥技術標準：
|
公稱壓力 |
PN1.6MPa | |
|
強度試驗(Ps) |
密封耐壓 |
PN1.6MPa |
|
閥體耐壓 |
PN2.4MPa | |
|
工作壓力 |
PN1.6MPa | |
|
使用溫度 |
J45F2-1.6 |
-50°C-+120°C |
|
J45F46-1.6 |
-50°C-+120°C | |
|
適用介質 |
強腐蝕性介質 | |
四、J45F直流襯氟截止閥零件材料：
|
序號 |
零件名稱 |
灰鑄鐵 |
鑄鋼 |
不銹耐酸鑄鋼 |
超低碳不銹耐酸鑄閥 | ||
|
Z |
C |
P |
R |
PL |
RL | ||
|
1 |
閥體/端蓋/閘板 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
閥桿 |
35 |
2Cr13 |
1Cr18Ni9 |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr17Ni14Mo2 |
|
3 |
襯里/閥座 |
PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4) | |||||
|
4 |
填料/壓蓋 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M | |
|
5 |
填料 |
PTFE(F4) |
PTFE(F4) |
PTFE(F4) | |||
|
6 |
活節螺栓 |
35 |
1Cr17Ni2 |
1Cr17Ni2 | |||
|
7 |
閥桿螺母 |
ZCuAI10Fe3 |
ZCuAI10Fe3 |
ZCuAI10Fe3 | |||
|
8 |
緊固螺母 |
45 |
1Cr17Ni2 |
1Cr18Ni9Ti | |||
|
9 |
螺母 |
|
0Cr18Ni9 |
0Cr18Ni9 | |||
|
10 |
手輪 |
WCB |
WCB |
WCB | |||
五、 J45F直流襯氟截止閥連接尺寸：
|
公稱通徑 |
標準值 |
參考值 | ||||||||||||||||
|
DN(mm) |
NPS(inch) |
L |
D |
D1 |
D2 |
f |
b |
Z-Фd |
D0 |
H1 |
H2 |
WT(Kg) | ||||||
|
PN1.0MPa | ||||||||||||||||||
|
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-Ф14 |
100 |
165 |
180 |
6.5 | ||||||
|
20 |
3/4 |
150 |
105 |
75 |
55 |
2 |
16 |
4-Ф14 |
100 |
195 |
215 |
7 | ||||||
|
25 |
1 |
160 |
115 |
85 |
65 |
2 |
16 |
4-Ф14 |
120 |
210 |
235 |
7.8 | ||||||
|
32 |
11/4 |
180 |
135 |
100 |
78 |
2 |
18 |
4-Ф18 |
140 |
215 |
245 |
11 | ||||||
|
40 |
11/2 |
200 |
145 |
110 |
85 |
3 |
18 |
4-Ф18 |
140 |
260 |
295 |
13 | ||||||
|
50 |
2 |
230 |
160 |
125 |
100 |
3 |
20 |
4-Ф18 |
160 |
300 |
345 |
15 | ||||||
|
65 |
21/2 |
290 |
180 |
145 |
120 |
3 |
20 |
4-Ф18 |
180 |
320 |
380 |
23 | ||||||
|
80 |
3 |
310 |
195 |
160 |
135 |
3 |
22 |
4-Ф18 |
240 |
390 |
465 |
38 | ||||||
|
100 |
4 |
350 |
215 |
180 |
155 |
3 |
22 |
8-Ф18 |
240 |
450 |
540 |
42 | ||||||
|
125 |
5 |
400 |
245 |
210 |
185 |
3 |
24 |
8-Ф18 |
280 |
460 |
570 |
55 | ||||||
|
150 |
6 |
480 |
380 |
240 |
210 |
3 |
24 |
8-Ф23 |
320 |
530 |
665 |
77 | ||||||
|
200 |
8 |
600 |
335 |
295 |
265 |
3 |
26 |
8-Ф23 |
360 |
600 |
790 |
135 | ||||||
|
250 |
10 |
730 |
390 |
350 |
320 |
3 |
28 |
12-Ф23 |
400 |
720 |
940 |
220 | ||||||
六、J45F直流襯氟截止閥訂貨說明：
1.襯氟截止閥產品名稱;
2.襯氟截止閥產品型號;
3.襯氟截止閥產品口徑;
4.襯氟截止閥使用介質;
5.襯氟截止閥使用溫度;
6.襯氟截止閥驅動方;
7.襯氟截止閥公稱壓力;
8.襯氟截止閥產品材料;
9.是否帶附件以便為您正確選型;
10.如有特殊要求時請在訂購產品時注明。
11.若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
