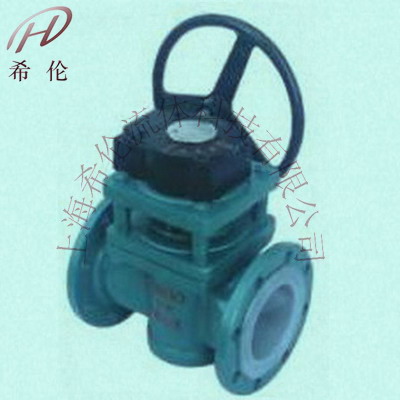

X43F襯氟旋塞閥

產品價格：￥1（人民幣）

規格：

發貨地：上海

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

上海希倫流體科技有限公司

免費會員

會員級別：

認證類型：未認證

企業證件：未通過

認證信息：未認證

商鋪名稱：上海希倫流體科技有限公司

聯系人：胡月（先生）

聯系手機：

固定電話：

企業郵箱：xilunlt@126.com

聯系地址：上海市松江區中山中路

郵編：201600

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

一、X43F襯氟旋塞閥概述：

旋塞閥是用帶通孔的塞體作啟閉件，塞體隨閥桿轉動，以實現啟閉動作的閥門。旋塞閥啟閉迅速、流體阻力小�；鞠盗杏幸r里旋塞閥(全襯型)和襯套旋塞閥(半襯型)。旋塞閥多用于截斷介質流動，也可進行介質分配(三通旋塞閥)。

二、X43F襯氟旋塞閥結構特點：

1、X43S型、X44S型屬全襯里型，所有過流部件、閥體、塞子表面均襯有高分子材料滿足各種工況需要。
2、X43F/P型、XD63F/R型、XC63F/R型屬襯套型，特殊設計的閥座襯套(聚四氟乙烯或對位聚苯)與鋼制塞體組成的密封副、塞子為不銹鋼(不襯)。密封性能好、使用壽命長、自潤滑、轉動靈活。

三、X43F襯氟旋塞閥技術規范：

設計標準	GB12233/GB12233
結構長度	GB12221
法蘭標準	JB/T79-94
法蘭標準	GB9113.1-26
檢驗試驗	GB/T13927
驅動方式	手動、電動、氣動
結構形式	直通、L型三通、T型三通
公稱壓力	0.6、1.0、1.6、2.5

四、X43F襯氟旋塞閥連接尺寸：

公稱通徑	PN1。6(Mpa)主要外形尺寸和連接尺寸(mm)
DN	L	D	D1	D2	f	b	z-Φd	D0	H
15	130	95	65	45	3	15	4-Φ14	140	85
20	130	105	75	55	3	17	4-Φ14	140	90
25	140	115	85	65	3	17	4-Φ14	200	100
32	165	140	100	75	3	19	4-Φ18	200	100
40	165	150	110	85	3	19	4-Φ18	260	130
50	203	165	125	100	3	21	4-Φ18	260	130
65	222	185	145	120	3	21	4-Φ18	280	135
80	241	200	160	135	3	21	4-Φ18	350	165
100	305	220	180	155	3	23	8-Φ18	350	180
125	356	250	210	185	4	24	8-Φ18	200	210
150	394	285	240	210	4	26	8-Φ23	200	450
200	457	340	295	265	4	26	8-Φ23	240	490
250	533	405	355	320	4	28	12-Φ26	240	550
公稱通徑	PN1。6(Mpa)主要外形尺寸和連接尺寸(mm)
DN	L	D	D1	D2	f	b	z-Φd	D0	H
15	130	95	65	45	3	15	4-Φ14	140	85
20	130	105	75	55	3	17	4-Φ14	140	90
25	140	115	85	65	3	17	4-Φ14	200	100
32	165	140	100	75	3	19	4-Φ18	200	100
40	165	150	110	85	3	19	4-Φ18	260	130
50	203	165	125	100	3	21	4-Φ18	260	130
65	222	185	145	120	3	21	4-Φ18	280	135
80	241	200	160	135	3	21	4-Φ18	350	165
100	305	220	180	155	3	23	8-Φ18	350	180
125	356	250	210	185	4	24	8-Φ18	200	210
150	394	285	240	210	4	26	8-Φ23	200	450
200	457	340	295	265	4	26	8-Φ23	240	490
250	533	405	355	320	4	28	12-Φ26	240	550

備注：DN125以上D0尺寸為渦輪手輪尺寸，DN125以下D0尺寸為手柄尺寸

五、X43F襯氟旋塞閥訂貨說明：

1.旋塞閥產品名稱;
2.旋塞閥產品型號;
3.旋塞閥產品口徑;
4.旋塞閥使用介質;
5.旋塞閥使用溫度;
6.旋塞閥驅動方式;
7.旋塞閥公稱壓力;
8.旋塞閥產品材料;
9.是否帶附件以便為您正確選型;
10.如有特殊要求時請在訂購產品時注明。
11.若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
12.當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖由我們的希倫科技閥門專家為您審核把關。

廠家主要生產襯氟閥門:襯氟球閥,襯氟閘閥,襯氟蝶閥,襯氟過濾器,襯氟止回閥,襯氟放料閥,襯氟截止閥,襯氟旋塞閥,襯氟對夾蝶閥,襯氟立式止回閥,直流襯氟截止閥,直角襯氟截止閥,襯氟旋啟式止回閥, 電磁閥,不銹鋼閥門,隔膜閥,鍛鋼閥門,水力控制閥,減壓閥,排氣閥,過濾器,球閥,蝶閥,柱塞閥,針型閥,閘閥,截止閥, 疏水閥,漿液閥,刀閘閥,呼吸閥,阻火器,襯氟閥門,銅閥門,排污閥,襯膠閥門,平衡閥,止回閥等等各種閥門
