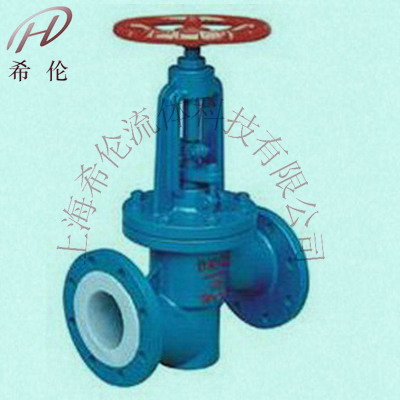

J41F襯氟截止閥

J41F襯氟截止閥

產品價格：￥1（人民幣）

規格：

發貨地：上海

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

上海希倫流體科技有限公司

免費會員

會員級別：

試用會員

認證類型：未認證

企業證件：未通過

認證信息：未認證

商鋪名稱：上海希倫流體科技有限公司

聯系人：胡月（先生）

聯系手機：

固定電話：

企業郵箱：xilunlt@126.com

聯系地址：上海市松江區中山中路

郵編：201600

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

一、J41F襯氟截止閥概述：

截止閥是指關閉件(閥瓣)由閥桿帶動并沿閥座中心軸線做升降運動的閥門，在管路上主要用來接通或截止斷管路中的介質，但不能做節流用。

二、J41F襯氟截止閥基本結構：

1.氟塑料全襯里J41F46型直通式、J45F46型直流式、J44F46型角式截止閥，具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短(一般為公稱通徑1/4)等項優點，被廣泛應用在石油、化工等管路系統中做截斷介質用，但需要強調的是氟塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面。
2.閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。
三、J41F襯氟截止閥技術規范：

設計標準	GB12233/GB12233
結構長度	GB12221
法蘭標準	JB/T79-94
法蘭標準	GB9113.1-26
檢驗試驗	GB/T13927
驅動方式	手動、電動、氣動
結構形式	直通、直流、角式
公稱壓力	0.6、1.0、1.6、2.5

四、J41F襯氟截止閥零件材料：

序號	零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低碳不銹耐酸鑄閥
		Z	C	P	R	P_L	R_L
1	閥體/端蓋/閘板	HT250	WCB	CF8	CF8M	CF3	CF3M
2	閥桿	35	2Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	襯里/閥座	PTFE(F₄)、PCTFE(F₃)、FEP(F₄₆)、PFA(可溶性₄)
4	填料/壓蓋	WCB		CF8	CF8M	CF3	CF3M
5	填料	PTFE(F₄)		PTFE(F₄)		PTFE(F₄)
6	活節螺栓	35		1Cr17Ni2		1Cr17Ni2
7	閥桿螺母	ZCuAI10Fe3		ZCuAI10Fe3		ZCuAI10Fe3
8	緊固螺母	45		1Cr17Ni2		1Cr18Ni9Ti
9	螺母			0Cr18Ni9		0Cr18Ni9
10	手輪	WCB		WCB		WCB

五、J41F襯氟截止閥連接尺寸：

公稱通徑		標準值											參考值
DN(mm)	NPS(inch)	L	D	D1		D2		f	b	Z-Фd			D0	H1	H2		WT(Kg)
		PN1.0MPa
15	1/2	130	95		65		45			2	14	4-Ф14			100	165	180	6.5
20	3/4	150	105		75		55			2	16	4-Ф14			100	195	215	7
25	1	160	115		85		65			2	16	4-Ф14			120	210	235	7.8
32	1¹/4	180	135		100		78			2	18	4-Ф18			140	215	245	11
40	1¹/2	200	145		110		85			3	18	4-Ф18			140	260	295	13
50	2	230	160		125		100			3	20	4-Ф18			160	300	345	15
65	2¹/2	290	180		145		120			3	20	4-Ф18			180	320	380	23
80	3	310	195		160		135			3	22	4-Ф18			240	390	465	38
100	4	350	215		180		155			3	22	8-Ф18			240	450	540	42
125	5	400	245		210		185			3	24	8-Ф18			280	460	570	55
150	6	480	380		240		210			3	24	8-Ф23			320	530	665	77
200	8	600	335		295		265			3	26	8-Ф23			360	600	790	135
250	10	730	390		350		320			3	28	12-Ф23			400	720	940	220

公稱通徑		標準值							參考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-Фd	D0	H1	H2	WT(Kg)
DN(mm)	NPS(inch)	PN1.6MPa
15	1/2	130	95	65	45	2	14	4-Ф14	100	165	180	7
20	3/4	150	105	75	55	2	16	4-Ф14	100	195	215	7.6
25	1	160	115	85	65	2	16	4-Ф14	120	210	235	8.2
32	1¹/4	180	135	100	78	2	18	4-Ф18	140	215	245	12
40	1¹/2	200	145	110	85	3	18	4-Ф18	140	260	295	14
50	2	230	160	125	100	3	20	4-Ф18	160	300	345	18
65	2¹/2	290	180	145	120	3	20	4-Ф18	180	320	380	26
80	3	310	195	160	135	3	22	8-Ф18	240	390	465	40
100	4	350	215	180	155	3	24	8-Ф18	240	450	540	50
125	5	400	245	210	185	3	26	8-Ф18	280	460	570	65
150	6	480	280	240	210	3	28	8-Ф23	320	530	665	85
200	8	600	335	295	265	3	30	12-Ф23	360	600	790	150
250	10	730	405	355	320	3	32	12-Ф25	400	720	940	245
PN2.5MPa
15	1/2	130	95	65	45	2	16	4-Ф14	120	165	180	7.5
20	3/4	150	105	75	55	2	16	4-Ф14	120	195	215	8
25	1	160	115	85	65	2	16	4-Ф14	140	210	235	9
32	1¹/4	180	135	100	78	2	18	4-Ф18	160	215	245	13
40	1¹/2	200	145	110	85	3	18	4-Ф18	180	260	295	15
50	2	230	160	125	100	3	20	4-Ф18	180	300	345	20
65	2¹/2	290	180	145	120	3	22	8-Ф18	240	320	380	28
80	3	310	195	160	135	3	22	8-Ф18	280	390	465	42
100	4	350	230	190	160	3	24	8-Ф23	320	450	540	57
125	5	400	270	220	188	3	28	8-Ф25	320	460	570	71
150	6	480	300	250	218	3	30	8-Ф25	360	530	665	90

六、J41F襯氟截止閥訂貨說明：

1.襯氟截止閥產品名稱;
2.襯氟截止閥產品型號;
3.襯氟截止閥產品口徑;
4.襯氟截止閥使用介質;
5.襯氟截止閥使用溫度;
6.襯氟截止閥驅動方式;7.襯氟截止閥公稱壓力;
8.襯氟截止閥產品材料;
9.是否帶附件以便為您正確選型;
10.如有特殊要求時請在訂購產品時注明。
11.若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
12.當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖由我們的希倫科技閥門專家為您審核把關。

廠家主要生產襯氟閥門:襯氟球閥,襯氟閘閥,襯氟蝶閥,襯氟過濾器,襯氟止回閥,襯氟放料閥,襯氟截止閥,襯氟旋塞閥,襯氟對夾蝶閥,襯氟立式止回閥,直流襯氟截止閥,直角襯氟截止閥,襯氟旋啟式止回閥, 電磁閥,不銹鋼閥門,隔膜閥,鍛鋼閥門,水力控制閥,減壓閥,排氣閥,過濾器,球閥,蝶閥,柱塞閥,針型閥,閘閥,截止閥, 疏水閥,漿液閥,刀閘閥,呼吸閥,阻火器,襯氟閥門,銅閥門,排污閥,襯膠閥門,平衡閥,止回閥等等各種閥門
