一、產品介紹：

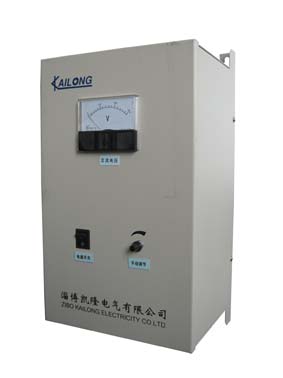

KL-RQD-55型軟起動器，是一種交流電機軟起動裝置�？蓮V泛應用于各種交流電機需要斜坡起動的場合,避免交流電機直接起動時電流過大等弊端。本軟起動器采用先進的智能晶閘管控制模塊，配以軟啟動電路，自動旁路的輸出功能。由于采用模塊化配置，具有結構簡單、安裝方便、免調試、免維護
二、技術條件：
輸入電壓AC 380V, 50Hz
輸出電壓AC 0-380V。
起動時間0-30S可調,
啟動功率 120KW，
峰直控制電流 500A，
三、使用條件
1．海拔高度應不超過2000米；
2. 工作環境溫度-25—45攝氏度；
3. 空氣相對濕度不大于85%；
4. 設備應放在沒有導電塵埃和各種腐蝕性氣體，且通風良好的地方；
5. 電源電壓輸入AC380V±10%（三相四線）,頻率50Hz,電壓不對稱度小于5%；
6. 設備要有良好接地.。
四、設備操作要求
1.使用該設備應外接快熔或空氣開關，將空氣開關輸出的三相380V電源及零線接入軟起動器輸入端及外部接觸器的一端.并將其中的一根相線（B或C）接于接觸器線圈一端,另一端與軟啟動器引出的旁路火線A相接；
2.輸出與接觸器的另一端接上交流電機后即可操作；
3.按下啟動按鈕，軟起動器開始按設定時間起動,起動時間可由軟起動板上的50K電位器KR調節.起動之后軟起動板輸出旁路信號接通外部的接觸器工作,同時軟起動器退出工作；
4.按下停止按鈕后,電機停止運轉；
5.如果需外引起動、停止按鈕，可直接從軟啟動器起動按鈕引線上外接起動、停止按鈕即可；
6.如果用戶想調整輸出端電壓，可打開機箱上蓋，用小平口螺絲刀慢慢旋轉軟啟動盒上外露的10K藍色小電位器（順時針調節輸出變大、逆時針調節輸出變�。�注意：順時針調節輸出變大時，輸出端電壓等于輸入端電壓后不可再調，如果再調會導致電機失控！
五． 設備維修
1、沒有輸出時首先檢查三相交流電源是否正常，如斷電或三相不平衡應及時排除故障。
2、檢查空氣開關是否動作，熔斷器是否燒蝕。及時恢復空氣開關至ON位置，熔斷器如損壞及時更換。
3、檢查開關電源是否工作正常，常用方法為用萬用表直流檔測量±12V輸出端電壓，正常值在13V到11V之間，過高或過低都會導致不能正常工作。
4、上述故障不存在或排除后還不能正常輸出或無法調整，請用萬用表測量中間繼電器常開常閉點是否吸合正常。
5、按上述方法檢查后故障仍存在，請及時與我公司聯系。
六．設備的保養
1． 定期檢查各處連接螺栓是否松動，如有松動應擰緊。
2． 模塊每一年卸下重新涂導熱硅脂后壓緊螺栓。
3． 連接線及端子間如有銹蝕及時更換，防止接觸不良。
4． 開關及快速熔斷器燒蝕后應及時更換，不能用其他不符合設備使用要求的物品代替。
.附：電氣原理圖
