一．概述

均速管威力巴流量計是基于皮托管原理設計生產的一種新型插入式流量測量裝置。均速管威力巴流量計集中地反映均速管流量計的最新研究成果。傳感器形狀,符合流體動力學原理,能產生精確、穩定、可靠的差壓信號,強度高、不滲漏、防堵塞。具有測量精度高、可靠性、穩定性好等優點�？捎糜跍y量氣體、液體、蒸汽和腐蝕性介質等多種流體,適應各種尺寸的管道,應用于高溫高壓的場合。

二、特點

◆差壓信號穩定,測量精度高 ,防堵設計,壓損極小，能耗低,免維護。

◆結構獨特,一體化雙腔結構,強度高,適應高溫高壓場合。

◆應用范圍廣泛,適應各種尺寸的圓管和方管。

◆可帶溫度、壓力測量,進行密度補償。

◆開孔小、安裝方便,直管段要求低,可在線帶壓安裝和檢修。

三、主要技術參數

量程比：在保證精度為±0.5～±1.0％時，量程比1：10，特殊場合可達1：60；

通用管徑：8mm～15000mm；

通用介質：滿管、單向的氣體、蒸汽以及粘度不大于10厘泊的液體；

直管段要求：通常情況下前7D、后3D保證測量精度0.5％～1.0％；

測量精度：±0.5％～±1.0％；

重復精度：±0.1％；

適用壓力：0～25Mpa，特殊應用可達40Mpa；

適用溫度：-100℃～500℃,特殊應用可達800℃；

適用介質：空氣、煤氣、煙氣、天然氣、自來水、鍋爐給水、含腐溶液；飽和蒸汽、過熱蒸汽等

四、結構形式

根據均速管威力巴結構和安裝形式均速管威力巴可分為：分體式、一體化、帶管道安裝等

五、型號標記方法

            BN-LGW-DN□  均速管威力巴流量計

BN——基本型號；-LGW——均速管威力巴流量計

DN□——公稱通徑（㎜）例如DN500，為公稱通徑500㎜。

在線安裝拆卸型威力巴：
     對于部分無法停產安裝的測點和含有雜質的介質可選用在線安裝拆卸型威力巴。
    在線安裝拆卸型威力巴可在不停產的情況下安裝或檢修探頭，特別適用于無法停產安裝的測點或介質很臟需定期檢修的測點。
   特點：可以在不停產的情況下進行安裝、拆卸、檢修、清洗。
   適用條件：通常用于低壓空氣、水、煤氣、蒸汽等介質。
   注意：在線安裝或拆卸時要滿足t≤120℃    P≤2.5MPa

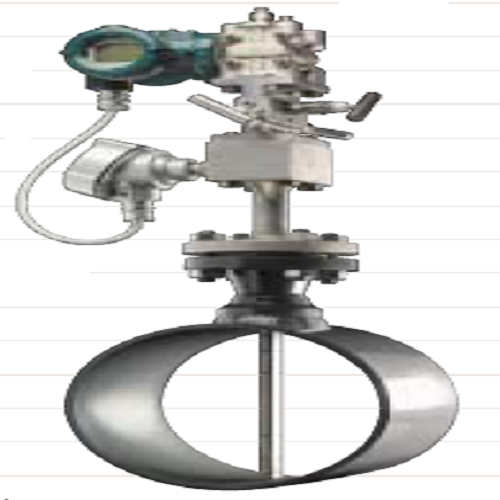

結構形式如圖所示 ：
