220KV便攜式高壓接地線雙簧掛鉤式接地棒3米雙舌掛鉤接地棒廠家

一、高壓接地線概述：

（1）高壓接地線作用：

用于線路和變電施工，為防止臨近帶電體產生靜電感應觸電或誤合閘時 安全之用。

（2）結構：

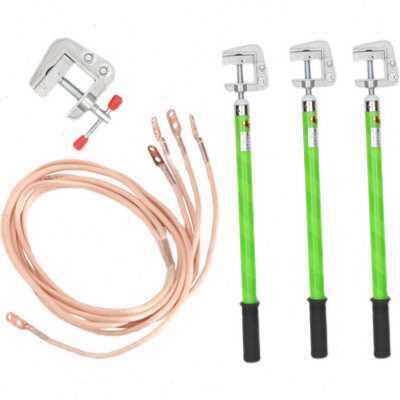

攜帶型短路接地線由絕緣操作桿、導線夾、短路線、接地線、接地瑞子、匯流夾、接地夾。

（3）制作工藝：

導線夾、接地夾是采用 鋁合金壓鑄成形；操作棒采用環氧樹脂彩色管，絕緣性能好，強度高、重量輕、色彩鮮明、外表光滑；接地軟銅線采用多股 軟銅線絞合而成，并外覆柔軟 的透明絕緣護層，可以防止使用中對接地銅線的磨損，銅線達到疲勞度測試需求，確保作業人員在操作中的安全。

二、110KV接地線技術要求：

     1．標稱截面：35mm2

     2．總根數：1136

     3．平均直徑（mm）：0.2mm

     4．計算截面：（mm2）：35.67

     5．絕緣桿部分長度：1360 mm

     6．握手部分長度：700 mm

二、110KV接地線的分類及簡述

（1）平口螺旋壓緊式接地線  JDX-NL-110KV

     簡述：

         產品規格：  JDX-NL-110KV接地線

產品類型：  螺旋壓緊式接地線

使用范圍：  110KV戶內母排，變電母排

接電夾型式：鋁平口螺旋壓緊式接電夾

接電夾規格：接電夾開口口距35mm，開口口距130mm

適用電壓等級：110KV

 （2）手握式接地線  JDX-NS-110KV

簡述：

產品規格：  JDX-NS-110KV接地線

產品類型：  手握式接地線

使用范圍：  110KV戶內母排，變電母排

接電夾型式：手握鋁平口壓緊式接電夾

接電夾規格：接電夾開口口距35mm，開口口距130mm

適用電壓等級：110KV

 （3）圓口螺旋壓緊式接地線JDX-WL-110KV

     簡述：

產品規格：  JDX-WL-110KV接地線

產品類型：  線路掛鉤式接地線

110KV戶外線路，變電線路

接電夾型式：圓口螺旋壓緊式

接電夾規格：接電夾開口口距35mm，開口口距65mm

適用電壓等級：110KV

（4）線路掛鉤式接地線JDX-WS-110KV

     簡述：

產品規格：  JDX-WS-110KV接地線

產品類型：  線路掛鉤式接地線

使用范圍：  110KV戶外線路，變電線路

接電夾型式：雙簧卡口式

接電夾規格：接電夾開口口距35mm，開口口距130mm

適用電壓等級：110KV

     7．金屬接頭部分長度：140 mm

     8．節數：2

     9．桿徑：30mm

     10．總長（不包括線夾）：2200 mm

三、10KV接地線的使用和維護

1．要愛護接地線。接地線在使用過程中不得扭花，不用時應將軟銅線盤好，接地線在拆除后，不得從空中丟下或隨地亂摔，要用繩索傳遞，注意接地線的清潔工作，預防泥沙、雜物進入接地裝置的孔隙之中，從而影響正常使用的零件。

2．接地線應存放在干燥的室內，要 定人 保管、維護，并編號造冊，定期檢查記錄。應注意檢查接地線的質量，觀察外表有無腐蝕、磨損、過度氧化、老化等現象，以免影響接地線的使用效果。

 220KV便攜式高壓接地線雙簧掛鉤式接地棒3米雙舌掛鉤接地棒廠家
