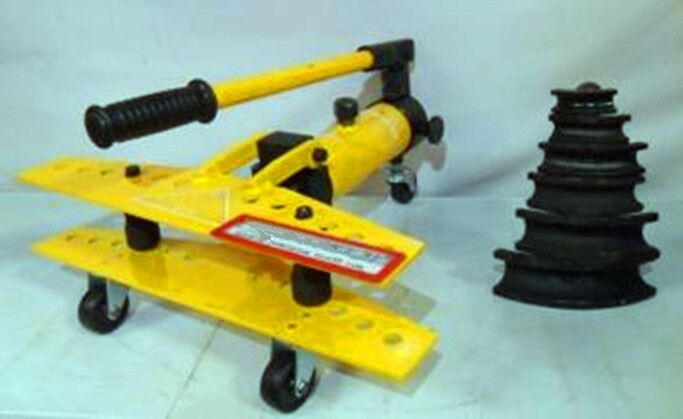

手動液壓彎管機 小型手動彎管機供應

使用范圍：適用一般水管、導線管、瓦斯管、厚鋼管等，角度彎曲

手動液壓彎管機概述：

手動彎管機，液壓部分用快慢手搖泵并設置超負荷卸荷機構及濾油器，故該機具有結構合理，重量輕、體積小、使用壽命長的特點，為建筑、化工、水暖、石油、煤炭等部門理想的手動彎管工具。
手動液壓彎管機性能參數：

（1）SWJ-1手動液壓彎管機

彎管壁厚：2-3.5mm

管子外直徑：13-34mm

出力：10T

行程：170mm

壓接范圍：1/4-1寸

自重：20kg

所配磨具：(1/4)13mm  (5/16)16mm (3/8)19mm （1/2）22mm  （3/4）28mm  （1寸）34mm

（2）SWJ-2手動液壓彎管機

彎管壁厚：2.75-4.5mm

管子外直徑：22-60mm

出力：16T

行程：250mm

壓接范圍：1/2-2寸

自重：49.5kg

所配磨具：（1/2）22mm  （3/4）28mm  （1寸）34mm  42mm  48mm   60mm

（3）SWJ-3手動液壓彎管機

彎管壁厚：2.75-4.5mm

管子外直徑：22-89mm

出力：18T

行程：320mm

壓接范圍：1/2-3寸

自重：98kg

所配磨具：（1/2）22mm  （3/4）28mm  （1寸）34mm  42mm  48mm   60mm

75.5mm  89mm  3寸

（4）SWJ-4手動液壓彎管機

彎管壁厚：2.75-6mm

管子外直徑：21.5-108mm

出力：21T

行程：370mm

壓接范圍：1/2-4寸

自重：200kg

所配磨具：（1/2）22mm  （3/4）28mm  （1寸）34mm  42mm  48mm   60mm

109mm

手動液壓彎管機使用方法
l、將手動液壓彎管機開關擰緊、支承輪和模子與被彎工件接觸部位涂潤滑油脂。
2、根據所彎管材大小，選擇相應的彎模，裝在活塞桿頂端，將兩個支承輪相應的尺寸槽面向著彎模，特別注意支承輪應放在翼板面邊的所相應尺寸孔內，“規格外孔。以此類推。避免兩支承輪位置不對稱，造損壞模子及機件。
3、放好工件后將上翼板蓋上，先用快泵使彎模壓到工件件，再用慢泵將工件壓到所需角度，彎好后打開關,工作活塞將自動復位，翻開上翼板，將工件取出。
手動液壓彎管機注意事項：1、手動液壓彎管機使用前先檢查油箱內的油是否充足，如不足應加滿。
2、工作前開關—定要關死；否則壓力打不上，并把加油螺塞擰松，以便油箱通氣.
3、所彎管材的外徑一定要與彎模凹槽貼合，否則工件會產生凹癟現象或將模子漲裂。
4、焊接管的焊縫在要處于彎曲處正外側或正內側。彎曲過程中兩支承輪要同時轉動且工件在支承輪的凹槽內滑動，如單面不動應停止操作。
5、手動液壓彎管機平時做好設備的清潔保養工作，加油要清潔，—定要經80目以上濾網過濾，油濾裝置要定期清洗
6、手動液壓彎管機使用15號機械油。
