VLI200744-N型號輕型交叉滾子轉盤軸承

SX系列型號結構與DZ/RB系列類似，外環是兩分割的結構，通過三個彈簧卡環連接，內環一體設計，適用于要求內環旋轉精度高的地方。

XSU08型（內外圈一體型）

XSU08系列與RU系列相近，內外環已進行了安裝孔的加工，就不需要固定法蘭和支撐座。另外，由于采用采用帶座的的一體化內外環結構，安裝對性能幾乎沒有影響，因此能夠獲得穩定的旋轉精度和扭矩。能用于外環和內環旋轉。

VLI200744-N型號輕型交叉滾子轉盤軸承

結構特點：采用小球設計，具備優秀的高速性能，高剛度和低發熱性。

●套圈材料：采用IQ級高純凈軸承鋼，配合特殊的熱處理工藝，冷處理工藝以及材料改性技術，使得該系列軸承疲勞壽命大幅度提高。

●接觸角：30o(BAR10系列)和40o(BTR10系列)，軸承寬度尺寸特殊；軸承外徑尺寸偏差特殊化處理，使得軸承外圈外徑與軸承座內徑之間有間隙，即不承受徑向載荷，只能承受軸向載荷；組配方式為背對背安裝。

●保持架：采用球引導尼龍保持架；可長期在120oС以下穩定工作。

●滾動體：鋼球（BAR10S;BTR10S）和陶瓷球（BAR10H;BTR10H）。

●速度因子：BAR10S系列 油脂潤滑  DmN≤750000  即 極限轉速N≤750000/Dm

                    Dm—軸承中徑  油（最少量）潤滑    DmN≤950000

                    BTR10S系列 油脂潤滑  DmN≤650000  即 極限轉速N≤650000/Dm

                    Dm—軸承中徑   油（最少量）潤滑    DmN≤850000

                    BAR10H系列 油脂潤滑  DmN≤850000  即 極限轉速N≤850000/Dm

                    Dm—軸承中徑 油（最少量）潤滑    DmN≤1050000

                    BTR10H系列 油脂潤滑  DmN≤750000  即 極限轉速N≤750000/Dm

                    Dm—軸承中徑 油（最少量）潤滑    DmN≤950000

● 適用范圍：與圓柱滾子軸承配合使用，主要用于高轉速，高軸向精度旋轉等工況。例如：數控磨床大砂輪主軸，數控車床主軸，無心磨床砂輪軸，軸承滾道磨床砂輪主軸，高速精密機械等。

LYDZZC高精度角接觸球軸承（標準系列）

718系列；719系列；70系列；72系列

洛陽東軸軸承有限公司，擁有雄厚技術和生產力量，LYDZ主打產品：精密轉盤軸承（包括無齒，外齒輪，內齒輪結構，四點接觸球轉盤軸承，交叉滾子轉盤軸承，三排滾子轉盤軸承，雙排球轉盤軸承，球株混合轉盤軸承），精密交叉滾子軸承，YRT轉臺軸承，FAG替代進口的，RU系列精密軸承，圓柱滾子軸承，深溝球軸承，圓錐滾子軸承，推力軸承生產領域達到了國內先進水平。尺寸范圍從內徑30-內徑5000毫米。我們生產的精密軸承包括交叉圓柱滾子軸承和交叉圓錐滾子軸承兩大類、八種結構形式，將近200個型號：尺寸范圍從內徑25mm至2000mm；旋轉精度等級有P6,P5,P4。

我們的生產設備包括：6米數控車床，加工中心，數控鉆床，內圓磨床，外圓磨床，熱處理機械，滾齒機械等。

同時我們堅持以“誠信為本、品質為先”為宗旨，竭誠為用戶提供質優價廉的產品和的服務。

東軸宗旨：為客戶創造精品為社會創造財富為員工創造價值

東軸精神：精益求精科技先導互利雙贏

東軸理念：效益質量服務雙贏

RA型（外圈分割型）

RA型系列其構造是外環是分割型，內環是一體設計，帶保持架滿裝滾子軸承。適合于要求內環旋轉精度高的部位。

DZ/RB型（外圈分割型）

DZ/RB系列型號為交叉圓柱滾子軸承的基本型，內、外環尺寸被最小限度地小型化，其構造是外環是分割型，內環是一體設計，適合于要求內環旋轉精度高的部位。

RE型（內圈分割型）

RE系列型號是由XDZ/RB型的設計理念產生的新型式，主要尺寸與XDZ/RB型相同。其構造是內環是分割型，外環是一體設計，適合于要求外環旋轉精度高的部位。

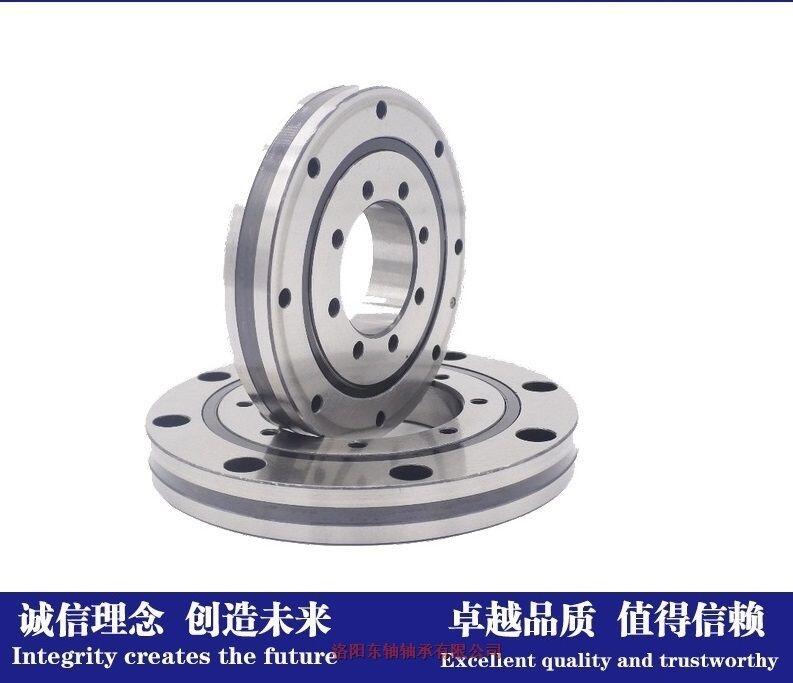

RU型（內、外圈一體型）

RU系列型號由于已進行了安裝孔的加工，就不需要固定法蘭和支撐座。另外，由于采用采用帶座的的一體化內外環結構，安裝對性能幾乎沒有影響，因此能夠獲得穩定的旋轉精度和扭矩。能用于外環和內環旋轉。

CDZ/RBH型（內、外圈一體型）

CDZ/RBH系列型號內、外環都是一體結構，用于外環和內環旋轉。

RA型（外圈分割、超薄型）

RA系列型號是將DZ/RB型內、外環厚度減小到極限的緊湊型。適合于需要重量輕、緊湊設計的部位，例如機器人和機械手旋轉部位。

SX型（外圈分割型）

在交叉滾子軸承中，因圓柱滾子在呈90度的V形溝槽滾動面上通過隔離塊被相互垂直地排列，所以交叉滾子軸承可承受徑向負荷、軸向負荷及力矩負荷等多方向的負荷。內外圈的尺寸被小型化，極薄形式更是接近于極限的小型尺寸，并且具有高鋼性，所以適合于工業機器人的關節部和旋轉部、機械加工中心的旋轉臺，機械手旋轉部、精密旋轉工作臺、醫療機器、計算器、IC制造裝置等設備。
