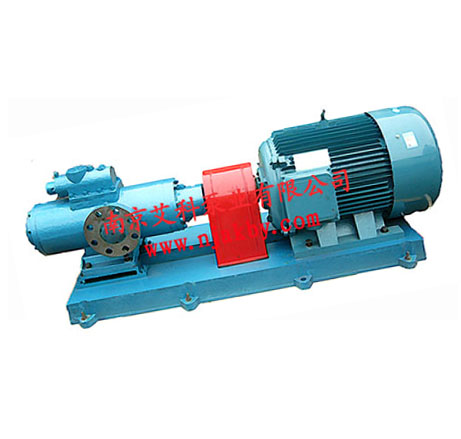

SM系列三螺桿泵 | ||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||
|
SMH三螺桿泵，SMS三螺桿泵,SMF三螺桿泵
|
適用介質：稀油, 油質, 渣油, 熱油, 膠類樹脂
特點
1.轉子液壓平衡，振動小，噪音低。
2.輸出穩定，無脈動。
3.高效率。
4.具有很強的自吸能力。
5.零部件采用通用性強的系列化設計，具有多種安裝方式。
6.結構緊湊，體積小，重量輕，可在較高轉速、較高壓力下工作。
輸送介質種類
a. 潤滑性液體：如機械油，滑油，重油，渣油
b. 低潤滑性液體：如輕柴油，重柴油，含蠟稀油
c. 粘性液體：如各種合成橡膠液和人造膠液，乳化液
d. 根據所輸送介質需要還可提供加熱或冷卻結構。
應用
·在供熱設備中用做燃油，燃油供應和, 輸送泵。
·在機械工業中用做液壓，潤滑和搖控馬達泵。
·在化學石油化工和食品工業中用做裝載，輸送和供液泵。
·在船舶上用做輸送、增壓、燃油噴射和潤滑油泵以及船用液壓裝置泵。
(1).從驅動端看，若要求泵軸順時針轉動，則選R，逆時針轉動，則選L。
1. 系列
|
系列 |
主要特征 |
最大流量[l/min] |
規格范圍 |
最大排出壓力[MPa] |
|
SM |
中壓，單吸軸向力液壓平衡 |
2200 |
40～2200 |
10.0 |
2. 型式
|
符號 |
結構說明 |
|
H F S E D B |
臥式地腳安裝泵 端法蘭聯接泵 立式柱腳安裝泵 泵轉子組件，桿套插裝泵 進口浸沒泵 進出口同側法蘭聯接泵 |
3.結構特性及軸承軸封
|
符號 |
結構說明 |
適用范圍 |
|
U2 |
內置雙列球軸承，填料密封 |
介質潤滑性較差，粘度大 溫度≤150℃ |
|
K2 |
外置球軸承，填料密封 |
介質潤滑性較差，粘度大 溫度≤150℃ |
|
U12.1 |
內置滾動軸承，軸承由介質潤滑機械密封 |
介質潤滑性良好 溫度≤80℃ |
|
E6.7 |
外置滾動軸承，可用潤滑噴嘴注潤滑脂機械密封 |
介質潤滑性較差，工作溫度高T≤150℃ |
|
E15 |
外置滾動軸承，可用潤滑噴嘴注潤滑脂機械密封 |
介質潤滑性較差，工作溫度高T≤200℃ |
4. 泵體
|
符號 |
說明 |
備注 |
|
無標記 |
標準泵體 適用于輸送流動性好的潤滑性液體 |
|
|
Y |
雙層泵體可用熱蒸汽或熱傳輸液體作載體對介質進行加熱 適用于輸送高粘度加流動性差的液體,介質溫度≤200℃ |
泵安裝圖與標準型不同向廠家索取 |
|
T |
單層焊接泵體，適用于有特殊要求的場所 |
泵安裝圖與標準型不同向廠家索取 |
5. 常用材料組合
|
材料組合代碼 |
泵體 |
襯套 |
適用范圍 |
|
W3 |
QT42-10 |
ZL109 |
用于小規格泵和大規格低壓泵輸送潤滑性好，如潤滑油等。 |
|
W23 |
QT42-10 |
ZCuSn5Pb5Zn5 |
用于小規格泵和大規格低壓泵輸送潤滑性較差的液體，如重油、燃油等。 |
|
W27 |
ZG35 |
ZL109 |
用于大規格泵高壓輸送潤滑性較好的液體，如潤滑油等。 |
|
W28 |
ZG35 |
ZCuSn5Pb5Zn5 |
用于大規格泵輸送潤滑性較差的液體如重油、燃油等 |
|
W29 |
焊接泵體 |
ZCuSn5Pb5Zn5 |
用于特殊要求環境 |
現貨供應多種常規型號三螺桿泵：
|
HSN三螺桿泵 |
SN三螺桿泵 |
HSJ三螺桿泵 |
3GR三螺桿泵 |
SPF三螺桿泵 |
|
HSN40-46 |
SNH40R46U12.1W2 |
HSJ40-46 |
3GR70×2 |
SPF20R38G10W2 |
|
HSN80-46 |
SNH80R46U12.1W2 |
HSJ80-46 |
3GR100×2 |
SPF20R46G10W2 |
|
HSN120-46 |
SNH120R46U12.1W2 |
HSJ120-46 |
3GR25×4 |
SPF20R56G10W2 |
|
HSN210-46 |
SNH210R46U12.1W2 |
HSJ210-46 |
3GR25×6 |
SPF40R46G10W2 |
|
HSN280-46 |
SNH280R46U12.1W2 |
HSJ280-46 |
|
|
|
SNH440R46U12.1W2 |
HSJ440-46 |
|
SPF40R54G10W2 | |
|
HSN660-46 |
SNH660R46U12.1W2 |
HSJ660-46 |
|
|
|
HSN940-46 |
SNH940R46U12.1W2 |
|
|
|
|
HSN1300-46 |
SNH1300R46U12.1W2 |
|
|
|
|
HSN1700-46 |
SNH1700R46U12.1W2 |
|
|
|
|
HSN2200-46 |
SNH2200R46U12.1W2 |
|
|
|
南京艾科泵業有限公司主要產品有：三螺桿泵，雙螺桿泵G型單螺桿泵、2G、2GRN、2Gbs系列雙螺桿泵、3G、3GR、3GS、3GBW、3GSBW、HSNH、HSND、QSNH、HSP、SPF、HSNJ、SNH、SNJ、SNF、SM、SH系列三螺桿泵、HW、YW系列雙吸雙螺桿泵。
