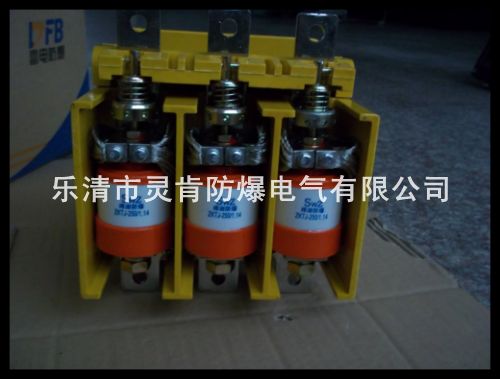

CKJ5系列真空接觸器適用于交流50HZ，額定工作電壓至1140（660）V，額定工作電流63—630A的電力網絡，供直接或遠距離接 通和分斷主電路之用。因主觸頭在高真空環境中工作，因此居有電弧不外露、體積小、重量輕、壽命長、維修周期長等優點，特別適宜于組成各種路燈控制器及工作于油田、化工等場合。

一、工作條件

1．  海撥高度不超過2000米。

2．  環境空氣溫度：-25～+40℃。

3．  空氣相對濕度：環境空氣溫度為+25℃時不超過50％，在較低溫度下可以有較高的相對濕度。最濕月份的平均溫度為+25℃時，月平均最大相對濕度為90％。

4．  安裝面與垂直面的傾斜度不超過15°。安裝類別通常為第Ⅲ類。

5．  環境污染等級為3級。

6．  振動不大于30米/秒的場。

二、主要技術參數

三、結構及工作原理

觸器由真空開關管、絕緣架，動臂、磁路支撐架、電磁操作機構及整流裝置組成。電磁操作機構由鐵心、線圈、磁極板、銜鐵板、轉軸、動臂等組成。

真空開關管靜導電板通過螺釘固定在絕緣架上，絕緣架與左右支撐板及磁路支撐架用螺釘聯結。當線圈通電后銜鐵吸合，帶動動臂和動導桿等，使真空開關管動觸頭運動，與靜觸頭接觸，使接觸器處于閉合狀態。當線圈斷電后，在反力彈簧作用下銜鐵板釋放，動靜觸頭分離使接觸器處于分斷狀態。

電磁操作機構由鐵心、線圈、磁極板、銜鐵板、轉軸、動臂等組成。

輔助觸頭位于銜鐵板一端，由銜鐵上下運動帶動輔助觸頭運動。

四、          安裝、調整及更換天關管

1．  安裝

⑴安裝前應檢查安裝平面，安裝面不平時用墊片調整。

⑵用螺釘加防松墊圈將接觸器固定在安裝板上。

⑶接好主回路進出線，將交流控制電源線接在接線端子上，并接好地線。

2．  調整

當觸頭參數不符合要求或更換真空開關管后需作如下調整：

⑴松開球面接頭鎖緊螺母。

⑵轉動球面接頭法蘭，使觸頭剛剛斷開（用萬用表低阻檔測）并反復調整，使三管保持一致。

⑶順時針轉動球面接頭到法蘭，使開距達到標準要求。

⑷擰緊動法蘭鎖緊螺母。由于結構尺寸上保證，超程不必再調整。

⒊更換真空開關管當真空度下降或其他原因損壞時需更換真空開關管。

⑴當動靜觸頭分開狀態下，用2500V兆歐表測動靜觸頭間絕緣電阻小于60兆歐時應更換真空開關管。

⑵擰松主電路與軟聯接線連接螺釘，脫開軟聯接線。

⑶擰下靜導電板絕緣框的螺釘。

⑷向動端壓縮觸頭彈簧將銷釘轉90度。

⑸將真空開關管組件取下。

⑹卸下球面接頭組件，取下開關管。

⑺將待換的真空開關管按上述相反順序安裝到接觸器上。擰緊鎖緊螺母時，注意不使波紋管處于扭曲狀態。更換開關管后要重新調節開距。

五、使用與維修

1．  接觸器的工作電壓及工作電流不應超過額定值（控制回路原理圖見圖四、圖五、）。

2．  對新換的真空開關管要事先檢查其真空度。要求在10-2帕（10-4托）以上�？�

用工頻耐壓法檢查：觸頭間距在標準要求范圍內，要求耐壓8KV以上（經三次試驗后，不允許有擊穿或連續閃絡現象）。

3．  平時建議用2500V兆歐表檢查。當絕緣電阻小于100M 時應加強監視。小于60M

時應更換真空開管。檢查時應區分陶瓷表面受潮或其他原因引起的絕緣下降。

4．  在小負荷感性負載使用真空接觸器時，建議配用RC阻容吸收盒，接入接觸器主電路負載側。

5．  凡屬下列情況之一時應對接觸器作全面檢查和調整。

⑴每年一次例行檢查和清潔工作。

⑵動作一萬次以后。

⑶真空開關管損壞后。

檢查及調整內容：

⑴真空開關管真空度�？捎霉ゎl試驗法。

⑵輔助觸頭觸點接觸情況。接觸不良要調換新觸頭或以維修。

⑶檢查開距及三管同步。

⑷所有螺釘螺母有否松動�；顒硬课挥蟹窨ㄗ‖F象。

⑸絕緣耐壓程度檢查，用測試儀或2500V兆歐表。

六、   隨機文件

1．  產品合格證

2．  使用說明書

3．  裝箱單

七、   訂貨須知

訂貨時必須說明

1．  真空接觸器的型號、名稱、額定電壓、額定電流。

2．  控制電源電壓

3．  臺數

4．  所需備件及數量

5．  如有特殊要求請與我公司協商解決。
