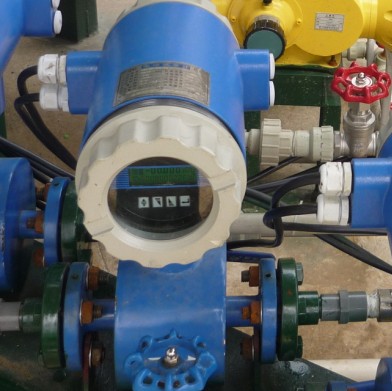

電磁流量計原理：
電磁流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料非導磁合金短管。兩只電極沿管徑方向穿通壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勱磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為Ｂ的工作磁場。此時，如果具有一定電導率的液體流經測量管，將切割磁力線感應出電動勢Ｅ。電動勢Ｅ正比于磁通量密度Ｂ,測量管內徑d與平均流速V 的乘積。電動勢Ｅ（流量信號）由電極檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，摸擬電流等信號，用于流量的控制和調節。

電磁流量計特點：
1.儀表結構簡單、可靠，無可動部件，工作壽命長。
2.無截流阻流部件，不存在壓力損失和流體堵塞現象。
3.無機械慣性，響應快速，穩定性好，可應用于自動檢測、調節和程控系統。
4.具有管道式、插入式便于安裝。
5.具備一體型和分體型便于選擇。
6.測量精度不受被測介質的種類及其溫度、粘度、密度、壓力等物理量參數的影響。
7.采用聚四氟乙烯或橡膠材質襯里和Hc、Hb、316L、Ti等電極材料的不同組合可適應不同介質的需要。
8.采用EEPROM存貯器，測量運算數據存貯保護安全可靠。
9.多種信號傳輸方式和電源供電方式。
10.高清晰度LCD背光顯示。

電磁流量計技術參數：
項目 管道式 插入式
公稱痛徑 DN15～DN2600 ≥DN200
介質電導率 ≥5μS/cm ≥5μS/cm
基本誤差 0.5級，1.0級（隨口徑區分） ±2.5%F.S
流速范圍 0.5～10m/s 推薦1～5m/s 0.5～10m/s
環境溫度 傳感器-40℃～80℃，轉換器-15℃～50℃ -40℃～+55℃
介質溫度 ≤120℃（聚四氟乙烯或F46）被測介質大于120℃時，訂貨時加以說明 -20℃～+55℃

連接方式 GB/T9119-2000標準法蘭 GB/T9119-2000標準法蘭螺紋連接，球閥規格：DN50

工作壓力 DN15～DN80:4.0Mpa, DN100-DN150:1.6Mpa,≥ND400:1.0Mpa,特殊規格訂貨請注明 0.25Mpa～4.0Mpa特殊規格訂貨時請注明

輸出信號 電流輸出：4～20mADC(負載電阻0～500Ω)，頻率輸出：0～1kHZ(負載電阻≥3000Ω)，電壓輸出：0～5VDC
消耗功率 ≤15W ≤15W
供電電源 交流：～220V,50Hz:直流：+24V 交流：～220V,50Hz:直流：+24V
襯里材料 聚四氟乙烯；橡膠；F46；聚氟合乙烯（FS）；聚氨酯橡膠 無
電極材料 0Cr18Ni12Mo2Ti,哈氏合金B,哈氏合金C，鉭，鈦，不銹鋼涂覆碳化鎢
通信接口 RS-232;RS-485;HART RS-232;RS-485;HART
安裝形式 一體式；分體式 一體式；分體式
勵磁方式 低頻脈沖直流勵磁 低頻脈沖直流勵磁
電氣接口 M20×1.5螺紋 M20×1.5螺紋

電磁流量計應用：
1.濃酸、堿等強腐蝕性介質
2.衛生類介質
3.水、污水（工業和生活）、弱磨損性的泥漿礦漿
4.中性強磨損性的泥漿、礦漿、煤漿
電磁流量計參考流量范圍

口徑mm 流量范圍m3/h 口徑mm 流量范圍m3/h
φ15 0.06~6.36 φ450 57.23～5722.65
φ20 0.11～11.3 φ500 70.65～7065.00
φ25 0.18～17.66 φ600 101.74～10173.6
φ40 0.45～45.22 φ700 138.47～13847.4
φ50 0.71～70.65 φ800 180.86～18086.4
φ65 1.19～119.4 φ900 228.91～22890.6
φ80 1.81～180.86 φ1000 406.94～40694.4
φ100 2.83～282.60 φ1200 553.90～55389.6
φ150 6.36～635.85 φ1600 723.46～72345.6
φ200 11.3～1130.4 φ1800 915.62～91562.4
φ250 17.66～176.25. φ2000 1130.4～113040.00
φ300 25.43～2543.40 φ2200 1367.78～136778.4
φ350 34.62～3461.85 φ2400 1627.78～162777.6
φ400 45.22～4521.6 φ2600 1910.38～191037.6
