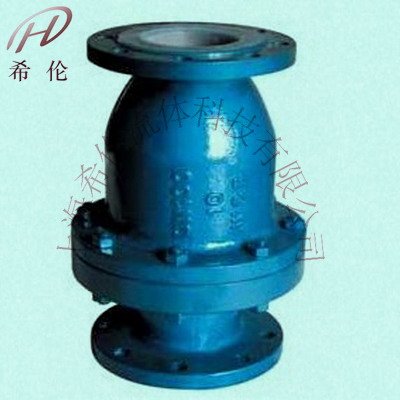

一、H44J旋啟式襯膠止回閥概述：
止回閥是一種依靠介質本身的流動而自動啟、閉閥瓣用來阻止介質逆向流動的自動閥門。
二、H44J旋啟式襯膠止回閥技術規范：
|
遵循規范 |
STANDARD |
|
設計與制造 |
GB/T 12235、GB/T12236 |
|
結構長度 |
GB/T 12221、JB/T 96 |
|
法蘭尺寸 |
JB/T 78、JB/T 79 |
|
壓力試驗 |
GB/T 13927 |
|
標志 |
GB/T 12220 |
|
供貨 |
GB/T 12252 |
三、H44J旋啟式襯膠止回閥特點：
法蘭連接止回閥
設計與制造符合中國國家標準
基本結構形成：旋啟式，直通升降式
公稱壓力：PN1.0~1.6(MPa)
公稱通徑：DN15~500(mm)
基本型號：H41F3、H41F46、H44F3、H44F4
四、H44J旋啟式襯膠止回閥連接尺寸：
|
公稱通徑 |
標準值 |
參考值 | |||||||||
|
DN |
NPS |
L1 |
D |
D1 |
D2 |
f |
b |
Z-Φd |
Do |
H |
WT(Kg) |
|
PN0.6Pa | |||||||||||
|
15 |
1/2 |
130 |
80 |
55 |
40 |
2 |
12 |
4-Φ12 |
105 |
55 |
4 |
|
20 |
3/4 |
150 |
90 |
65 |
50 |
2 |
14 |
4-Φ12 |
115 |
58 |
5 |
|
25 |
1 |
160 |
100 |
75 |
60 |
2 |
14 |
4-Φ12 |
128 |
60 |
6 |
|
32 |
11/4 |
180 |
120 |
90 |
70 |
2 |
16 |
4-Φ14 |
145 |
75 |
7 |
|
40 |
11/2 |
200 |
130 |
100 |
80 |
3 |
16 |
4-Φ14 |
160 |
82 |
8 |
|
50 |
2 |
230 |
140 |
110 |
90 |
3 |
16 |
4-Φ14 |
178 |
95 |
10 |
|
65 |
21/2 |
290 |
160 |
130 |
110 |
3 |
16 |
4-Φ14 |
205 |
105 |
20 |
|
80 |
3 |
310 |
185 |
150 |
125 |
3 |
18 |
4-Φ18 |
230 |
120 |
25 |
|
100 |
4 |
350 |
205 |
170 |
145 |
3 |
18 |
4-Φ18 |
255 |
135 |
30 |
|
125 |
5 |
400 |
235 |
200 |
175 |
3 |
20 |
8-Φ18 |
305 |
158 |
50 |
|
150 |
6 |
480 |
260 |
225 |
200 |
3 |
20 |
8-Φ18 |
345 |
180 |
65 |
|
200 |
8 |
495 |
315 |
280 |
255 |
3 |
22 |
8-Φ18 |
415 |
215 |
137 |
|
250 |
10 |
600 |
370 |
335 |
310 |
3 |
24 |
12-Φ18 |
490 |
240 |
150 |
公稱通徑 標準值 參考值 DN(mm) NPS L1 D D1 D2 f b Z-Φd B H WT(Kg) PN1.0MPa 15 1/2 130 95 65 45 2 14 4-Φ14 105 55 5 20 3/4 150 105 75 55 2 16 4-Φ14 115 58 7 25 1 160 115 85 65 2 16 4-Φ14 128 60 9 32 11/4 180 135 100 78 2 18 4-Φ18 145 75 11 40 11/2 200 145 110 85 3 18 4-Φ18 160 82 13.5 50 2 230 160 125 100 3 20 4-Φ18 178 95 18 65 21/2 290 180 145 120 3 20 4-Φ18 205 105 22 80 3 310 195 160 135 3 22 4-Φ18 230 120 28 100 4 350 215 180 155 3 22 8-Φ18 255 135 34 125 5 400 245 210 185 3 24 8-Φ18 305 158 58 150 6 480 280 240 210 3 24 8-Φ23 345 180 72 200 8 495 335 295 265 3 26 8-Φ23 415 215 150 250 10 622 390 350 320 3 28 12-Φ23 490 240 165 PN1.6MPa 15 1/2 130 95 65 45 2 14 110 55 6 20 3/4 150 105 75 55 2 16 120 58 7.8 25 1 160 115 85 65 2 16 135 60 10 32 11/4 180 135 100 78 2 18 150 75 12.5 40 11/2 200 145 110 85 3 18 165 82 14.5 50 2 230 160 125 100 3 20 185 95 19.5 65 21/2 290 180 145 120 3 20 210 105 25.5 80 3 310 195 160 135 3 22 235 120 30 100 4 350 215 180 155 3 24 260 135 36 125 5 400 245 210 185 3 26 310 158 62 150 6 480 280 240 210 3 28 350 180 78 200 8 495 335 295 265 3 30 420 215 156 250 10 600 405 355 320 3 32 505 240 172
(inch)
五、H44J旋啟式襯膠止回閥訂貨說明：
1.旋啟襯膠止回閥產品名稱；
2.旋啟襯膠止回閥產品型號；
3.旋啟襯膠止回閥產品口徑；
4.旋啟襯膠止回閥使用介質；
5.旋啟襯膠止回閥使用溫度；
6.旋啟襯膠止回閥驅動方式；
7.旋啟襯膠止回閥公稱壓力；
8.旋啟襯膠止回閥產品材料；
9.是否帶附件以便為您正確選型;
10.如有特殊要求時請在訂購產品時注明。
11.若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
12.當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖由我們的希倫科技閥門專家為您審核把關。
