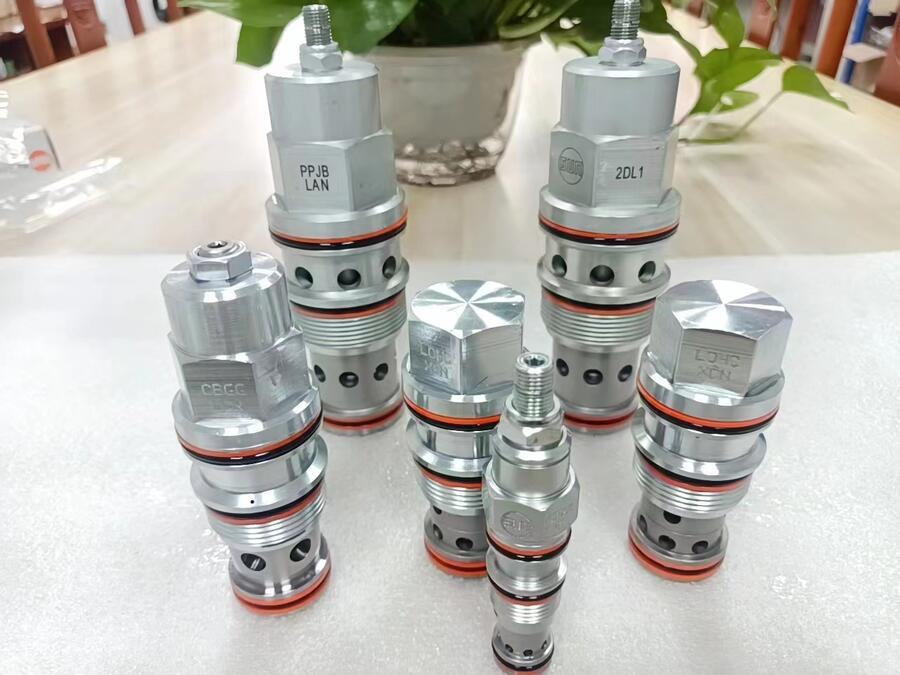

直動式溢流閥
流量: 95 L/min. | 插孔: T-10A

技術特性

技術數據

性能曲線
CAD文件

常見問題

Related Models

額外來源
全部收起
技術特性[ - ]
直動式溢流閥為常閉壓力限制閥，常用來保護液壓元件，以防止其受瞬態壓力的沖擊。當壓力在進口（口1）達到閥的設定值，閥開始向油箱（口2）溢流，節流以限制壓力上升。此類閥調節平穩、噪聲小，基本為零泄漏，抗油 污能力強，防堵塞并且響應速度快。

可在口2接受最大壓力；適合應用在交叉端口的溢流油路中。
調節螺桿的密封暴露在系統壓力下。這意味著只有當壓力被移除時，此閥才可被調節。設定流程為；檢查設定，移除壓力，調節閥，檢查新設定。
此閥對變動的油液溫度和油液污染不敏感。
選擇溢流閥的彈簧范圍時，為確保最大的可重復性，目標溢流設定值要接近最小和最大壓力的中間范圍。
適合使用在負載鎖緊應用中。
油箱口（口2）處的背壓直接以1:1的比例增加到閥的設定值上。
配置EPDM密封圈的插裝閥可用在磷酸酯液壓油系統。暴露在石油基液壓油或潤滑油脂中會損壞密封圈。
各范圍的測試壓力如下: A 范圍 - 2000 psi (138 bar), B 范圍 - 1000 psi (69 bar), C 范圍 - 4000 psi (276 bar), D 范圍 - 800 psi (55 bar), E 范圍 - 400 psi (28 bar), S 范圍 - 150 psi (10 bar), W 范圍 - 3000 psi (207 bar)。
回座高于90%測試設定壓力。實際設定低于測試設定時，回座百分比可能會降低。
所有2口溢流閥（除了先導溢流閥）在尺寸和功能上可互換（如：給定的外形結構尺寸閥擁有相同的流道，相同的插孔）。
利用Sun浮動結構減少由于過量安裝扭矩或插孔/插裝閥加工誤差帶來的內部零件粘結的可能性。
回到首頁
技術數據[ - ]
注意：技術參數可能因產品配置而不同。請查看產品配置部分。
插孔 T-10A
系列 1
通流能力 95 L/min.
最大操作壓力 350 bar
工廠默認的設定值 15 L/min.
回座時最大泄漏 0,7 cc/min.
額定響應時間 2 ms
復位 >90% of setting
調節 - 從最小設定到最大設定的順時針圈數 6
閥頭部安裝六角尺寸 22,2 mm
閥安裝扭矩 41 - 47 Nm
調節螺栓的內六角尺寸 4 mm
鎖緊螺母六角尺寸 15 mm
鎖緊螺母力矩 9 - 10 Nm
型號重量 0.17 kg.
Seal kit - Cartridge Buna: 990310007
Seal kit - Cartridge EPDM: 990310014
Seal kit - Cartridge Viton: 990310006
回到首頁
