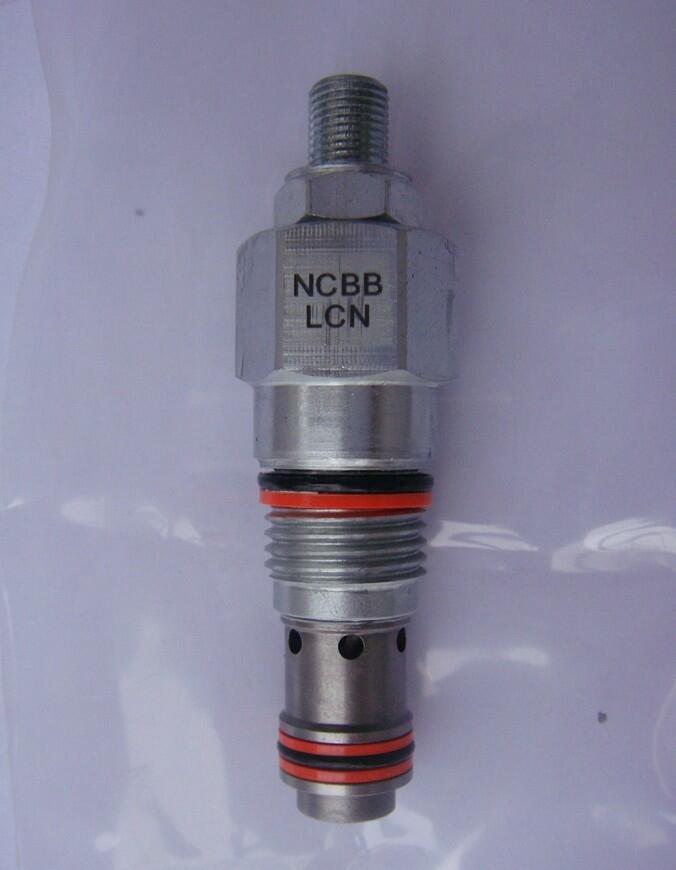

3通, 直動式, 換向閥 帶口4外泄 - 常閉
流量: 28 L/min. | 插孔: T-21A

技術特性

技術數據

性能曲線
CAD文件

常見問題

Related Models

備注

額外來源
全部收起
技術特性[ - ]
常閉，直動式，2通換向閥為切換裝置，常用在中等流量油路中。它們可以單獨使用或者用來驅動更大流量的先導控制換向閥或者邏輯閥。當口1與口4之間的壓差超出設定時，此閥將切換。

3口可以作為工作油口。
2口和3口之間的流道是雙向的。
由于采用了直動式的設計，這些閥具備了低內部泄漏以及低先導流量損失的特性。
直動式和先導式的插裝閥是可以相互替換的。他們復合相同的孔型，以及相同的流道。
4口的壓力直接作用在閥的設定值上。
這個閥并不是雙穩態的；其在所示的兩個位置之間是可以調節的。
3口的最大壓力需要限制在3000psi（210bar）。這是基于疲勞強度的要求而非工作運行的要求。
Sun浮動式的結構可以最大限度地減少由于過大的安裝扭矩以及孔型加工的誤差所造成的干涉現象。
回到首頁
技術數據[ - ]
注意：技術參數可能因產品配置而不同。請查看產品配置部分。
插孔 T-21A
系列 1
通流能力 28 L/min.
最大操作壓力 350 bar
工廠默認的設定值 15 L/min.
110 SUS (24 cSt)下的最大泄漏 30 cc/min.
調節 - 從最小設定到最大設定的順時針圈數 5
閥頭部安裝六角尺寸 22,2 mm
閥安裝扭矩 41 - 47 Nm
調節螺栓的內六角尺寸 4 mm
鎖緊螺母六角尺寸 15 mm
鎖緊螺母力矩 9 - 10 Nm
型號重量 0.19 kg.
Seal kit - Cartridge Buna: 990021007
Seal kit - Cartridge Polyurethane: 990021002
Seal kit - Cartridge Viton: 990021006
回到首頁
