鼻尖到鼻側自由流 單向閥
流量: 900 L/min. | 插孔: T-18AU

技術特性

技術數據

性能曲線
CAD文件

常見問題

額外來源
全部收起
技術特性[ - ]

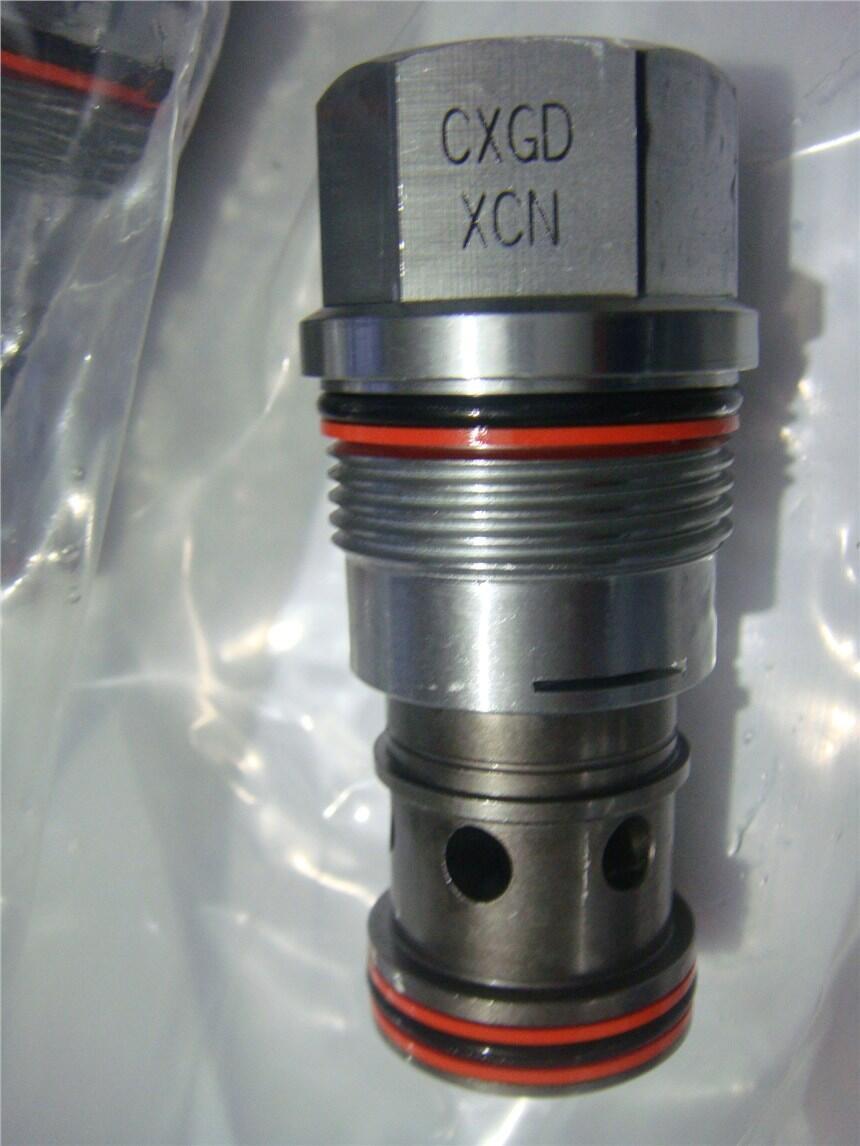

自由流，鼻端孔到側孔單向閥為開/關液路元件，它允許液流從進口（口1）向出口（口2）自由流動，截止其反向液流。

這些閥將可以工作在標準的T-18A孔型上，只是此時流量等級將會稍低。如需完全獲得標稱流量，將需要采用T-18AU的孔型。
配置EPDM密封圈的插裝閥用于磷酸酯液壓油系統。暴露在石油基液壓油或潤滑油脂中會損壞密封圈。
單向閥具備非常低的泄漏等級，其中最大泄漏量每分鐘少于1滴（0.07cc/min。）
1口和2口均可承受5000psi（350bar）的壓力。
抗腐蝕閥是針對腐蝕環境下使用的，其型號通過后綴“/AP”區分（查閱如下可選項）。外部零件是由不銹鋼，同時可能的情況下帶有鈦或者黃銅，內部的零件由碳鋼制作，就如同標準閥。如需要知道更詳細的信息，請查看結構材料頁面。
Sun浮動式的結構可以最大限度地減少由于過大的安裝扭矩以及孔型加工的誤差所造成的干涉現象
回到首頁
技術數據[ - ]
注意：技術參數可能因產品配置而不同。請查看產品配置部分。
插孔 T-18AU
系列 4
通流能力 900 L/min.
最大操作壓力 350 bar
110 SUS (24 cSt)下的最大泄漏 0,07 cc/min.
閥頭部安裝六角尺寸 41,3 mm
閥安裝扭矩 474 - 508 Nm
型號重量 0.92 kg.
Seal kit - Cartridge Buna: 990018007
Seal kit - Cartridge EPDM: 990018014
Seal kit - Cartridge Viton: 990018006
回到首頁
性能曲線[ - ]
