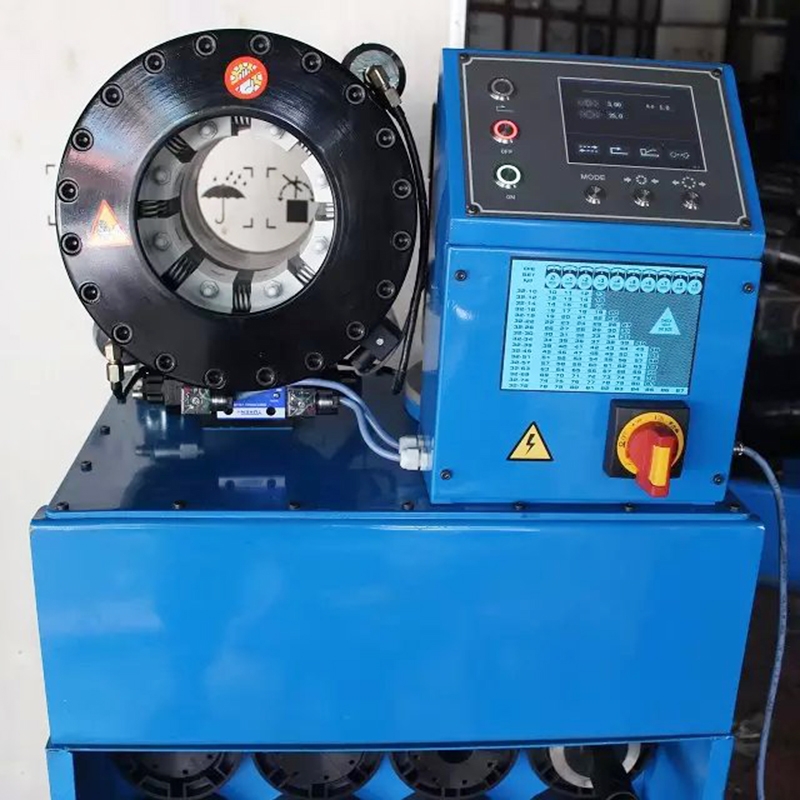

V32快換壓管機技術參數(Technical Specification)
扣壓膠管通徑(Max.Hose ID): 2.5寸
扣壓力(Max Crimping Force)： 600T
模具收擴(Die Opening & Closing)： 26mm
張口(Opening Without Dies)： 132mm
電機功率(Motor)： 3Kw
電源(Voltage)： 380V/50Hz 220V/50Hz通用
張合總耗時(Full Crimp Cycle)：6S
扣壓控制精度(Accuracy)： 0.01mm
扣壓后產品不圓度(Un-even)： ≤0.1mm
整機重量(Weight)： 300Kg
配送模具(Die-sets)： 13套(6-64mm即2分-2.5寸)
外型尺寸(Dimensions)： 600*840*1300
包裝尺寸 650*300*640/750*650*700

重量 約300KG

V32壓管機模具使用范圍(Die-chart)

扣壓操作

1. 壓管機初次使用時應空載扣壓20~30次，觀察各部位均正常后方可使用。2. 壓管機在冬季使用時應空載扣壓20~30次，以使油溫增高一些。3. 按下張開按鈕，模座張開后，根據所扣壓膠管規格選用相應的模具安裝在模座上，并調整千分尺刻度。4. 把套好接頭的膠管置于壓管機頭內適當位置，使得一次扣壓全部長度。5. 按下扣壓按鈕執行扣壓操作，直至壓管機頭停止扣壓自動張開模具為止。6. 取出扣壓好的膠管總成，用游標卡尺檢測扣壓后的接頭外套外徑尺寸，如與參數表不符應微調千分尺刻度，直到下一根膠管扣壓符合要求為止

工作原理

油泵安裝于油箱內浸泡在液壓油里達到科學散熱靜音的設計目的，油泵在電機驅動下，輸出液壓油，推動扣壓油缸內的柱塞運動，致使模座徑向收縮，實現模具對膠管接頭外套的擠壓。當收縮量達到千分尺設定值時，擠壓自動停止，電磁換向閥換向后，油缸內的柱塞反向運動，模具隨之張開，扣壓膠管完成

安裝調試

搬運：壓管機適宜采用叉車搬運，并以壓管機底部受力，壓管機嚴禁倒置。特別添加抬手，方便沒有叉車的用戶隨意搬置。嚴禁搬抬壓管機頭及電機、電器箱部位。

安裝：壓管機需水平放置在穩固的地基上，并作接地處理。
注油：打開油箱蓋，油箱中加入46液壓油到油位表2/3位置。

接電：將電源線接在壓管機規定的電源上，啟動電機觀察轉向，電機轉向應與電機所標方向一致。如果電機轉向和所標方向不一致，請調換其中兩根火線位置。

千分尺：用于調節扣壓膠管收縮量的大小，逆時針半周多壓進1mm，順時針半周少壓進1mm。

壓力調整：壓管機系統大壓力為31.5Mpa，靠溢流閥調整，順時針調整壓力增大，逆時針調整壓力減�。ǔ鰪S時已調好，可以自行調整）。模具張開速度調整：模具張開速度的快慢，由分流閥控制，順時針調整，張開速度加快，逆時針調整，張開速度減慢，但張開速度過快會使噪音增大，佳值不大于10Mpa（出廠時已調好可以自行調整）。

注意事項

1.扣壓時要盡可能將接頭置于模具中心，不要壓在六角螺母上。
2.防止工具和其他異物進入壓管機頭內。
3.每次在工作完畢后使八塊模座張開到大程度，這樣可使彈簧處于張開狀態保養好彈簧，油缸也處于泄壓狀態延長油封的壽命。
