挖機液壓膠管壓管機 液壓高壓管壓管機 油管扣壓機DX69壓管機/扣壓機/扣管機/啤管機（380V),壓管機英文名為Crimping Machine 或Crimping,是一種用于扣壓管件總成的液壓設備，市場上又叫扣壓機、扣管機、啤管機、啤喉機、鎖管機、縮管機，利用油泵安裝于油箱內浸泡在液壓油里達到科學散熱靜音的設計目的，油泵在電機驅動下，輸出液壓油，推動扣壓油缸內的柱塞運動，致使模座徑向收縮，實現模具對膠管接頭外套的擠壓。當收縮量達到千分尺預定值時，擠壓自動停止，電磁換向閥換向后，油缸內的柱塞反向運動，模具隨之張開，扣壓膠管完成。

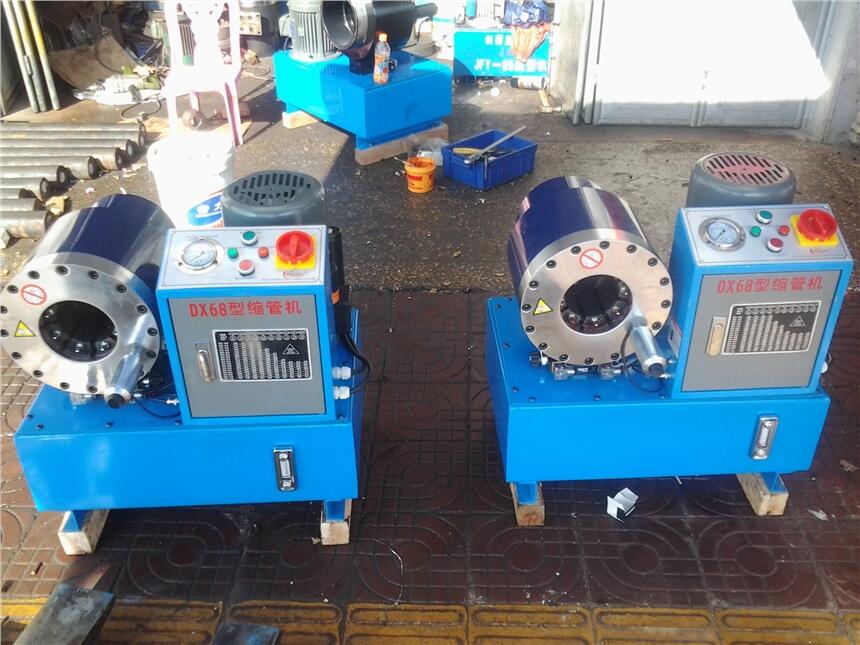

 DX68壓管機（220V)使用臺灣進口油泵，壓力大，采用八瓣式模具, 模具采用強磁力安裝，具有結構緊湊，操作簡單，油路設計**,安裝簡單快捷，更換速度快，效率高，性能可靠，扣壓速度快,扣壓效果好等特點�？蹓汗芊秶�：內徑6-51mm，適合一層至六層鋼絲的高壓油管，液壓油管，膠管，鐵氟龍管，金屬接頭的扣壓加工。

DX68壓管機與DX69壓管機有什么區別

DX68壓管機與DX69壓管機區別就是電壓的不同，DX68壓管機是單相電220V，DX69壓管機是三相電380V，其他都是一樣的，這就是他們的區別。

配置

DX68壓管機專業螺絲鎖模、 高精度水平調節尺雙錐度斜面直觀壓力表操作指示燈數顯液位計活塞綠色環保烤漆保護裝置，高配置、扣壓壓力大、保護措施強、質量穩定、壽命長。DX68壓管機出口型壓管機。

配置：1.油箱  2.電磁換向閥   3.分流閥   5.液控閥    6.模具擋塊  7.模座彈簧   8.模具   9.模座   10.油泵關   11.電源指示     12.手動/自動旋鈕   13.油泵開  14.開模  15.合模   16.壓力表   17.電器箱  18.電機   19.空氣過濾器   20.油缸  21.標尺   22.溢流閥

液壓膠管壓管機 液壓高壓管壓管機 高壓油管扣壓機技術參數

DX68壓管機技術參數(Technical Specification)

扣壓膠管通徑(Max.Hose ID):    2寸

扣壓力(Max Crimping Force)：      450T

扣壓范圍(pipe diameter)：           6-51MM

模具收擴(Die Opening & Closing)： 25mm

張口(Opening Without Dies)：  120mm

閉合(Minimum closure)         90mm

電機功率(Motor)：                 3Kw

電源(Voltage)：                   220V-50HZ

張合全程總耗時(Full Crimp Cycle)：8S

扣壓控制精度(Accuracy)：          0.01mm

扣壓后產品不圓度(Un-even)：       ≤0.1mm

整機重量(Weight)：                220Kg

配送模具(Die-sets)：              10套（2分-2寸）

外型尺寸(Dimensions)：            700×500×700mm

包裝尺寸                          800*660*800

凈重                              200KG

毛重                              220KG

液壓膠管壓管機 液壓高壓管壓管機 高壓油管扣壓機使用說明

使用說明

1.加好液壓油，使用46號抗磨液壓油30公斤。

2.接好電源.

3.安裝好你所需要的模具。

4.電機開關控制電動機。

5.啟動開機后看電動機是否順時針方向運轉。

6.微調應與進退開關配合使用，向順時針方向旋轉即大，反之即小，然后再按一下進退按鈕，即停止工作。

7.進退開關的“合�！睘榭s小，“開�！睘橥碎_

8.客戶要拆裝磁吸開關清洗，要按照我公司的線路圖安裝。（如擅自更改顏色及拆裝，不遵守線路圖裝置，本公司一律不負責保修）

壓管機安裝調試

1.搬運：壓管機適宜采用叉車搬運，并以壓管機底部受力，壓管機嚴禁倒置。特別添加抬手，方便沒有叉車的用戶隨意搬置。嚴禁搬抬壓管機頭及電機、電器箱部位。

2.安裝：壓管機需水平放置在穩固的地基上，并作接地處理。

3.注油：打開油箱蓋，油箱中加入46液壓油到油位表2/3位置。

4.接電：將電源線接在壓管機規定的電源上，啟動電機觀察轉向，電機轉向應與電機所標方向一致。如果電機轉向和所標方向不一致，請調換其中兩根火線位置。千分尺：用于調節扣壓膠管收縮量的大小，逆時針半周多壓進1mm，順時針半周少壓進1mm。

5.壓力調整：壓管機系統壓力為31.5Mpa，靠溢流閥調整，順時針調整壓力增大，逆時針調整壓力減�。ǔ鰪S時已調好，需要時可以自行調整）。模具張開速6.度調整：模具張開速度的快慢，由分流閥控制，順時針調整，張開速度加快，逆時針調整，張開速度減慢，但張開速度過快會使噪音增大，不大于10Mpa（出廠時已調好，需要時可以自行調整）。

扣壓操作

1. 壓管機初次使用時應空載扣壓20~30次，觀察各部位均正常后方可使用。

2. 壓管機在冬季使用時應空載扣壓20~30次，以使油溫增高一些。

3. 按下張開按鈕，模座張開后，根據所扣壓膠管規格選用相應的模具安裝在模座上，并調整千分尺刻度。

4. 把套好接頭的膠管置于壓管機頭內適當位置，使得一次扣壓全部長度。

5. 按下扣壓按鈕執行扣壓操作，直至壓管機頭停止扣壓自動張開模具為止。
